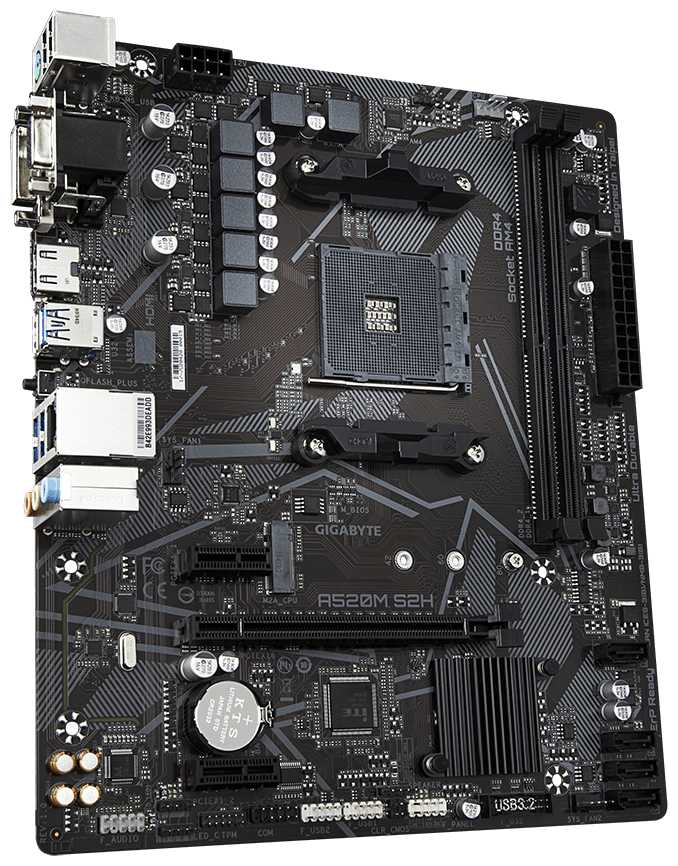

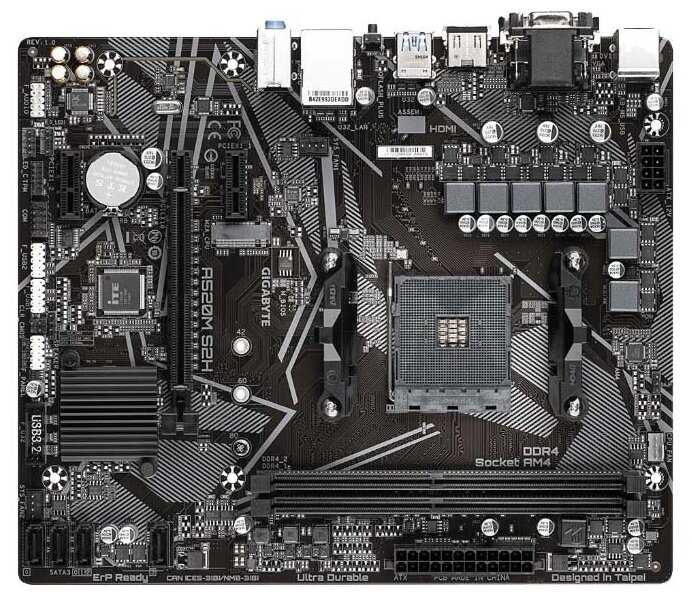

Отзывы о Материнская плата GIGABYTE A520M S2H (rev. 1.0)
Краткие характеристики:
- форм-фактор: microATX
- сокет: AM4
- память: 2 x DDR4 DIMM
- поддержка ECC/non-ECC (2133-5000 МГц)
- количество слотов M.2: 1
- тип интерфейса M.2: PCI-E/SATA 3.0
- поддержка PCI Express: 3.0
- беспроводные интерфейсы: без Wi-Fi
- внешние интерфейсы: D-Sub
- DVI
144 отзывов пользователей o GIGABYTE A520M S2H (rev. 1.0)
Пользовались
GIGABYTE A520M S2H (rev. 1.0)?
Поделитесь своим опытом и помогите другим сделать правильный выбор
- +
Хорошая бюджетная материнская плата. PCI-E x1 разъёмы расположены так, что приустановке видеокарты, занимающей 2 слота, оба разъёма PCI-E x1 могут быть задействованы под платы расширения, что для платы формата MicroATX - редкость. AMI UEFI BIOS имеет в том числе и русский язык интерфейса, что ещё один плюс. В настройках UEFI BIOS понравился раздел SmartFan, где есть подробная иформация о работе вентиляторов и о температуре, есть даже диаграмма, там же можно настроить скорость вращения ветиляторов. На задней панели 2 x USB 2.0, 4 x USB 3.2 Gen 1, на плате 1 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin), что для большинства пользователей достаточно. Три разъёма для подключения монитора, которые могут быть использованы, если процессор имеет встроенное графическое ядро. Для своей цены весьма неплохая материнка. С работой PCI Express накопителя M.2 (M) проблем не обнаружено, работает стабильно.
- -
Зона VRM не закрыта радиатором, поэтому лучше брать кулер такой конструкции, чтобы обдувал и процессор, и зону VRM, и память, и даже немного накопитель M.2 (M), например, DEEPCOOL GAMMA ARCHER PRO V2. Была небольшая проблема - светилась подсветка на клавиатуре при выключеннном системнике. Решение - надо зайти в настройки BIOS, найти параметр ErP, по умолчанию он выключен, надо его включить, сохранить настройки F10, при следующем включении до нажатия кнопки Power подсветка клавиатуры/мыши не будет гореть.
Хорошая бюджетная материнская плата. PCI-E x1 разъёмы расположены так, что при установке видеокарты, занимающей 2 слота, оба разъёма могут быть задействованы, но нужно иметь в виду, что разъём PCI-E x1, находящийся после видеокарты, лучше не использовать, если необходимость в только в одной плате расширения PCI-E x1, то её можно вставить в PCI-E x1 разъём, находящийся до видеокарты, если же разъём PCI-E x1, находящийся до видеокарты уже использован, например, под звуковую карту, то в PCI-E x1, находящийся после видеокарты можно установить небольшую по размеру плату расширения, например, PCI-E USB 3.x контроллер, чтобы не перекрывать поток воздуха вентилятора видеокарты. После апгрейда компьютера с использованием данной материнки Windows 10 стала предлагать обновиться до Windows 11, но пока этого делать не хочу.

- + Хорошая бюджетная материнская плата. PCI-E x1 разъёмы расположены так, что приустановке видеокарты, занимающей 2 слота, оба разъёма PCI-E x1 могут быть задействованы под платы расширения, что для платы формата MicroATX - редкость. AMI UEFI BIOS имеет в том числе и русский язык интерфейса, что ещё один плюс. В настройках UEFI BIOS понравился раздел SmartFan, где есть подробная иформация о работе вентиляторов и о температуре, есть даже диаграмма, там же можно настроить скорость вращения ветиляторов. На задней панели 2 x USB 2.0, 4 x USB 3.2 Gen 1, на плате 1 x USB 3.2 Gen 1 (19 pin), 2 x USB 2.0 (9 pin), что для большинства пользователей достаточно. Три разъёма для подключения монитора, которые могут быть использованы, если процессор имеет встроенное графическое ядро. Для своей цены весьма неплохая материнка. С работой PCI Express накопителя M.2 (M) проблем не обнаружено, работает стабильно.
- - Зона VRM не закрыта радиатором, поэтому лучше брать кулер такой конструкции, чтобы обдувал и процессор, и зону VRM, и память, и даже немного накопитель M.2 (M), например, DEEPCOOL GAMMA ARCHER PRO V2. Была небольшая проблема - светилась подсветка на клавиатуре при выключеннном системнике. Решение - надо зайти в настройки BIOS, найти параметр ErP, по умолчанию он выключен, надо его включить, сохранить настройки по F10, при следующем включении до нажатия кнопки Power подсветка клавиатуры/мыши не будет гореть.

- + Бюджетная качественная плата. Низкая цена! Наличие 3х видеоинтерфейсов для встроенного видео (у меня 2 монитора: VGA + HDMI)
- - Нет. Характеристикам соответствует! Кому нужен разгон, более мощные процессоры и видеокарту PCI-E 4.0 ставить - ищите под DDR5. И это уже совсем другая цена

- + В комплекте 2 sata- кабеля, а в b450m-k был 1. Поддерживает разгон оперативной памяти до 5100 МГц. Поддержка двух корпусных вентиляторов pwm. Есть кнопка для обновления Биоса. Нет дурацкого пластмассового зажима для ssd.m2.
- - Пока не нашел. Разве что Биос показался менее удобным по сравнению с b450m-k.
- +
Есть HDMI, DVI-D
- -
Нет DP
Работает почти 2 года, можно сказать каждый день с утра до вечера на процессоре 5 5600G и 32Гб оперативки. Для работы самое то
SSD PCIe 3.0 - а что Вы хотите за 5тр??

- +
Отличная бюджетная плата
- -
нет
Всё завелось из коробки с Ryzen 5 5500. Можно брать.

- + Работает, вроде не перегревается.
- - Очень урезанная по размеру, все слоты расположены очень близко, ни с одной видеокартой ни один из mini-PCIE слот использовать нельзя, видяшка перекрывает и SATA порты, для них получилось использовать только G образные коннекторы у проводов, слотов памяти всего два
Всего два слота памяти, ну это ладно.
Под видяшкой оказались sata порты. Их и так мало, но они ещё и накрыты видяшкой плотно, еле еле можно туда воткнуть G-образные разъёмы sata.
Материнка работает, но урезанность очень уж огорчает.
Какой смысл делать слоты, если использовать их не получится никак?
- +
Может и были бы, но как-то не повезло...
- -
Сломалась через 2 недели
Решили обновить старшей дочери комп. Был в наличии проц, рязань 5 2600, и поэтому искали материнку на АМ4. Ну и еще дочь захотела регулируемую подсветку и купила корпусные вентили с Argb на 5 вольт. Контроллер брать не захотели и взяли эту материнку, т.к. она самая доступная была с таким разъёмом. Всё включилось/завелось сразу после сборки и две недели работало без нареканий. Но потом просто в один момент комп перестал запускаться после включения. Вентили крутятся, подсветка есть - изображения нет. После принудительного выключения подсветка и корпусные вентили продолжали работать. Меняли всё остальное - результата не было. Вывод один - материнка "сдохла". Сдал в сервисный центр. Вот СЦ реально порадовал - быстро пришёл ответ, что материнская плата неисправна и надо менять или вернуть деньги. Взял материнку другого бренда, доплатив 1,5 тыс.руб. Посмотрим, как та себя покажет. Надеюсь, лучше чем Гигабайт.
Поставил 2 звезды только из-за быстрой работы СЦ. Самому товару, конечно, 1.

- +
Брал для офисного пк с Ryzen 3200g всё заводится сразу (ревизия 1.3) (версия биоса F18)
3 видеовыхода что идеально для сборки на встроенной графике
- -
не заметил
Память ADATA XPG GAMMIX D35 завелась на xmp 3200

- +
Мне пришла rev1.3 (в днс указана rev1.0) цвет у неё чёрно серый а не рыжий. Запутилась сразу на r5600, rx7600, ssd m2 patriot, оперативка Aparcer NOX. Все разъёмы довольно удобные.
- -
нету
Ни в коем случае не ставьте в биосе ultra fast boot (если кто то не знал) перед установкой винды на первом синем экране нажимайте shift + f10 и меняйте в cmd формат диска на gpt, как это сделать фотку приложил

- +
Хз
- -
Не завелась с атлоном 200ге, райзен 5 3600, райзен 5 3400г.
Не завелась на трёх разных процах, оперативу тоже разных видов ставил. Из-за этого обновил Биос, причем сразу на на последнюю F19d через флешку. Не помогло. Может надо было поочередно обновлять, хз. А какая версия стояла из коробки тоже хз.

- +
Недорогая, завелась сразу с 5 5500
- -
Слоты sata перекрывает видеокарта если у нее будет больше 1 вертушки
Брал за 5499, завелась сразу с райзеном 5 5500. Была 1.3 ревизия с биосом 18f

- +
Возможность подключения подсветки, и цена
- -
Версия PCI 3.0 и отсутствие радиатора
Спокойно завелась с 7 5700x сама предложила скачать все нужные драйвера и обновления, за 6 стоить брать, но не за 7

- + Отличная плата за свою цену. AMD Ryzen 5 PRO 4655G запустился без проблем.
- - Пока не выявлено.

- + Компактная, приемлемая цена
- - Писк при работе

- + Отличная материнка. Всё просто, понятно и сходу работает, даже уже установленная под другую систему Win10 и старенький Asus Radeon 5770.
Пройдя реально несколько кругов ада, в полном мраке неведенья и уже отчаявшись, что собранная конфигурация заработает, поменял материнку на эту и сходу, с первой попытки - бац и я в Винде, без бубнов, танцев и взрывов мозга - ценно очень, спасибо производителю!
- + цена, функционал
- - нет
- +
Делаю отзыв буквально с колëс, так как попользовался компьютером с новой материнкой буквально 15 минут. Очень торопился на смену на работу. Так вот...заработала с полпинка, проц взял Rayzen 5 5500. Оперативы 16 Гигов, SSD 250 GB, видюха RX 580 8Gb 2048SP. Биос не трогал, то есть не перепрошивал, не вижу смысла. Охлад Deepcool G300. После замены с FX 4300 /8Gb/, а я поменял старую материнку с памятью и процессором запустил свой Warface и честно говоря обалдел от пропасти между старьëм и новым пк. ФПС был около 90, а теперь 240 !!! Это реально большая разница. Доволен как слон. Будут нюансы, обязательно дополню отзыв, а пока всё.
- -
Нет
Чудо техника, я доволен.

- +
Удобная материнка , есть все разьемы которые только могут понадобиться
- -
Эргономика , видеокарта может перекрывать сата разьем но на работу не влияет
Хорошая мать за свои деньги

- +
Обновление биоса с кнопки. Заранее скачал на флешку. А когда собирал ещё толком ничего не собрал уже обновил
- -
Очень не удобное расположение sata. Видео карта их там занимает очень. Ну покрайнемерее моя 1660 super от asus
В целом прекрасная мать под r5 3600

- +
+ Нормальный минимальный питальник, под под 6-8 ядер без разгона. (не Х-версий процессоров)
+ Нормальный по качеству звук встройки.
+ 2 разъёма под корпусные вентиляторы, не считая процессорного.
+ HDMI 2.1
- -
- Чем больше видеокарта - тем меньше останется в доступе SATA портов.
- 2 слота ОЗУ.
- Отсутствие радиатора на VRM. Горячие "X" процессоры будут напрягать плату.
- Не маленькая цена за такой обрубок (цена на 13.11.2023 - 8000р).
Нормальная, базовая материнка под негорячие процессоры типа Ryzen 5600G / 5600 / 5700 / 5700G. Ставьте 8-ядерник, и два модуля по 16ГБ (32ГБ) и платформы хватит за глаза на что угодно ближайшие лет 5.
Крайне рекомендую организовать обдув цепей питания. Если ставите стандартную башню - то обдуваться питальник не будет, что не очень хорошо для этой платы. В остальном всё нормально. Посмотрим сколько прослужит. Предыдущая "A520M K V2" умерла спустя 6 месяцев и сдана по гарантии, заменена на эту.

- +
Недорогая, качественно сделана, много полезных функций, работает стабильно
- -
Батарейка биоса находится рядом со слотом под видеокарту - не критично, но жутко бесит когда приходится часто сбрасывать биос - нужноя постоянно снимать видяху. Так же прямо под видеокартой (у меня 1070) находится 1 из разъемов SATA, кабель в него никак не подключишь, т.е. это минус 1 разъем просто из-за криворукости проектировщика. Надеюсь для того кто додумался там его расположить уготовано отдельное место в аду.
В общем и целом конечно пойдёт - поставил и забыл. За свою цену хороший вариант.

- +
за свою цену топ, не не без изьянов
- -
очень и очень не удобное размещение sata портов
даже с 1660 нет возможности подлезть и подключить диск
нужно снимать видеокарту, что же будет с картой классом выше(
+ обязательно использовать Г-образный sata кабель
при отключении usb3, порт коннектора оторвался от платы(сам пластик)
сами пины остались без повреждений так что на работу не повилияло, воткнул назад при сборке

- +
нет
- -
первую отдавал по гарантии т.к. кроме логотипа биоса дальше не продвигалась. Сервисный центр одобрил замену. У второй выданной на замену проблема точно такая же.
2 брака подряд, не рекомендую

Лучшие цены сегодня на GIGABYTE A520M S2H (rev. 1.0)
График изменения цены GIGABYTE A520M S2H (rev. 1.0)
Обзоры и руководства на GIGABYTE A520M S2H (rev. 1.0)
Характеристи GIGABYTE A520M S2H (rev. 1.0)
Процессор | |
Производитель процессора : | AMD |
Сокет : | AM4 |
Поддерживаемые процессоры : | AMD Ryzen 3rd Gen |
Количество сокетов : | есть |
Чипсет | |
Производитель чипсета : | AMD |
Чипсет : | AMD A520 |
Память | |
Количество слотов оперативной памяти : | 2 |
Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
Режим работы оперативной памяти : | двухканальный |
Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
Максимальная частота памяти : | 5100 МГц |
Максимальный объем памяти : | 64 ГБ |
Слоты расширения | |
Количество разъемов M.2 : | есть |
Слоты PCI-E подробно : | PCI-E 3.0 x16, PCI-E 4.0 x4 |
Слоты накопителей подробно : | 4 x SATA 6G |
USB подробно : | 6 x USB 2.0 Type-A, USB 3.2 Gen1 Type-A, USB 3.2 Gen1 Type-C |
Аудио/видео | |
Производитель звукового чипа : | Realtek |
Звук : | HDA |
Звуковая схема : | 7.1 |
Звуковой чип : | Realtek ALC887 |
Сеть | |
Скорость Ethernet : | 1000 Мбит/с |
Чипсет Ethernet : | Realtek RTL8118AS |
Беспроводные интерфейсы : | без Wi-Fi |
Дополнительные параметры | |
Поддержка RAID : | SAS RAID 0, 1, 10, SATA RAID 0 |
Поддержка RAID : | есть |
Область применения : | игровая |
Особенности : | поддержка UEFI |
Форм-фактор материнской платы : | microATX |
Комплектация : | Материнская плата, диск с ПО, документация, кабель SATA x2 |
Тип системы охлаждения : | пассивное |

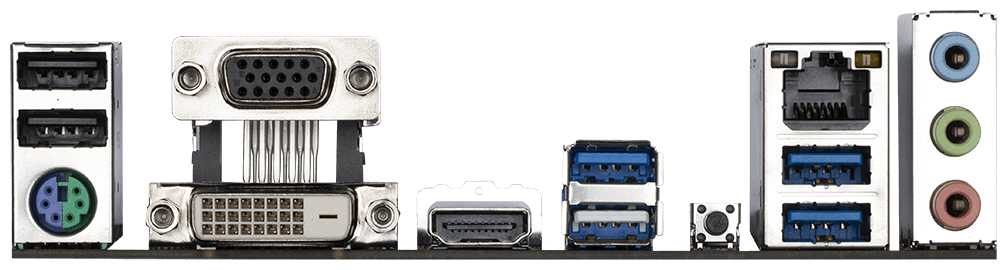

Задняя панель | |
Разъемы на задней панели : | 2 x USB 2.0 Type-A, 4 x USB 3.2 Gen1 Type-A, DVI, HDMI, LAN RJ-45, PS/2 (клавиатура), PS/2 (мышь), VGA |
Внутренние разъемы | |
Внутренние слоты и разъемы : | питания процессора 8-pin, поддержка PCI-E 3.0, разъем для подключения ленты RGB, разъем питания 24-pin |
Дополнительная информация : | Ширина 205, Глубина 244, Аудио разъемы 3.5 мм 3, Выход D-Sub видео, Аудио-контроллер Realtek |
