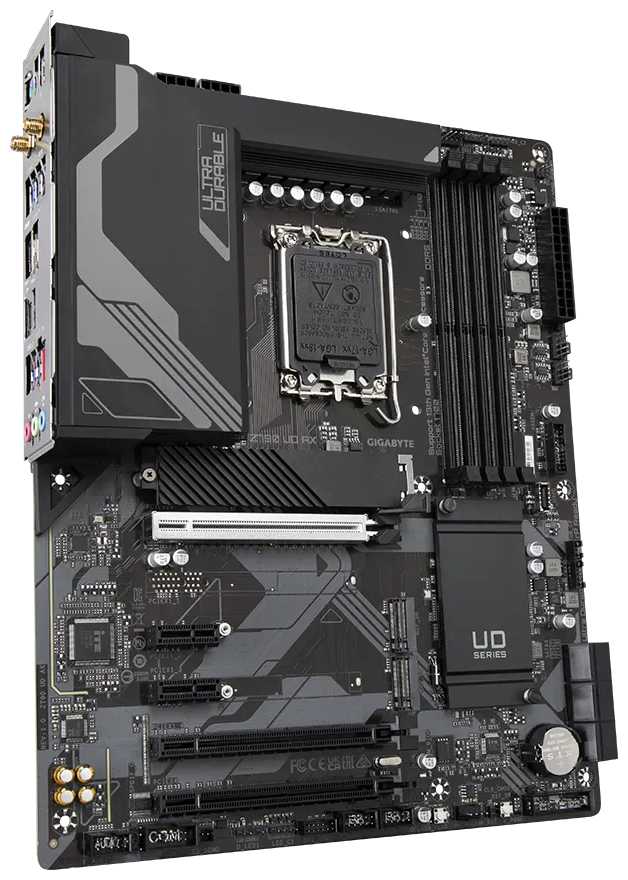

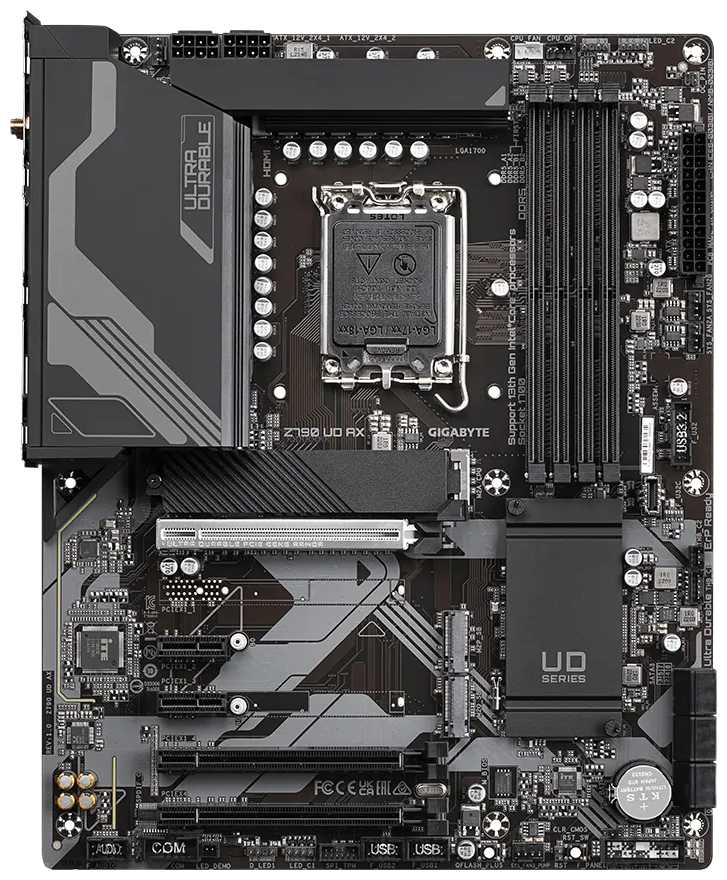

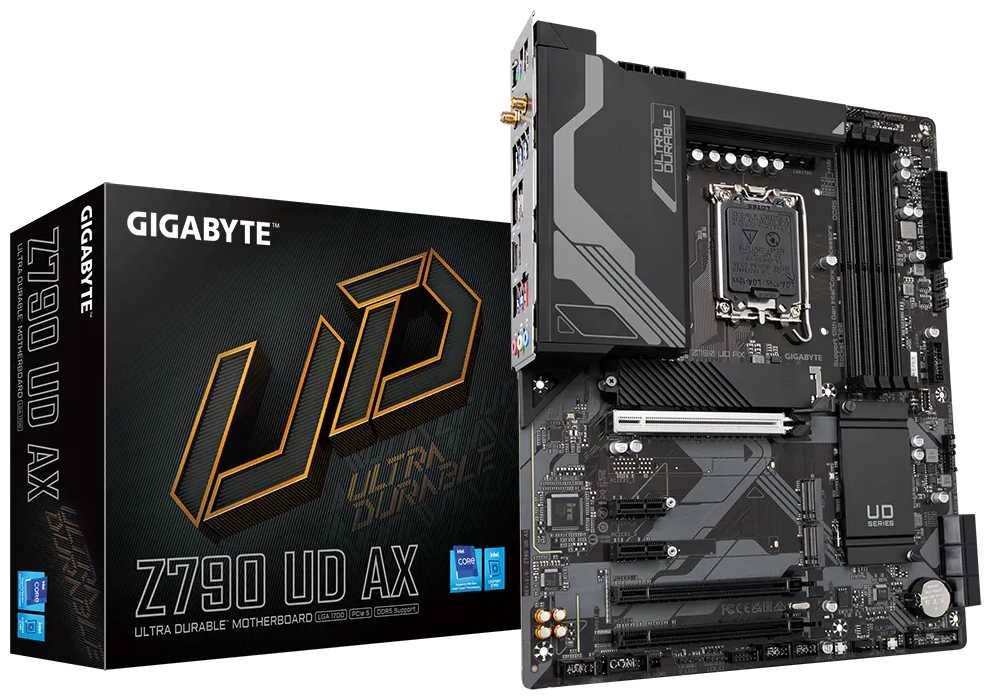

Отзывы о Материнская плата GIGABYTE Z790 UD AX (rev. 1.x)
Плюсы по отзывам пользователей - Почему стоит купить GIGABYTE Z790 UD AX (rev. 1.x)?:
- Стабильная работа с памятью DDR5 и поддержка XMP:
- Пользователи отмечают, что плата корректно работает с XMP-профилями памяти до 6000 МГц, обеспечивая низкие тайминги (например, CL30-40-40-76).
- При установке двух модулей Kingston Fury Beast 5600 МГц достигнут разгон до 6400 МГц с ручной настройкой.
- Шестислойная PCB снижает помехи, но при использовании четырех слотов DDR5 максимальная стабильная частота падает до 4800 МГц.
- Эффективная система охлаждения VRM:
- Два радиатора, соединенные тепловой трубкой, удерживают температуру VRM ниже 60°C даже с процессорами уровня i9-13900KF.
- 16-фазная схема питания (8+1+1) обеспечивает стабильность при разгоне процессоров до 5.5 ГГц.
- Радиатор для M.2-накопителя предотвращает троттлинг SSD под нагрузкой.
- Интегрированные беспроводные модули Wi-Fi 6 и Bluetooth 5.3:
- Скорость Wi-Fi достигает 800 Мбит/с при использовании антенны из комплекта.
- Bluetooth демонстрирует стабильное соединение на расстоянии до 3 метров, но теряет сигнал при подключении периферии (например, джойстиров).
- Антенна с магнитным креплением упрощает позиционирование для лучшего приема.
- Гибкость подключения накопителей:
- 3 слота M.2 PCIe 4.0 x4 поддерживают RAID-массивы (требуют отдельной настройки в BIOS).
- 6 портов SATA III с боковым расположением облегчают кабель-менеджмент.
- Верхний M.2-слот оснащен винтовым креплением с пружинной прокладкой для SSD толщиной до 3.5 мм.
- BIOS с русской локализацией и Q-Flash Plus:
- Возможность обновления прошивки без установки процессора через USB-порт.
- Пресеты Instant 6 GHz для процессоров Intel 13-го поколения обеспечивают стабильность в играх.
- Настройки вольтажа памяти с шагом 0.01 В для точного разгона.
- Поддержка высокопроизводительных видеокарт:
- Слот PCIe 5.0 x16 с армированным креплением выдерживает карты весом до 2.5 кг (например, RTX 4090).
- Система Q-Release позволяет извлекать видеокарту без физического давления на слот.
- Отсутствие конфликтов с крупными кулерами CPU (например, ID-Cooling SE-224-XTS).
- Стабильность работы под нагрузкой:
- При тестировании с i7-13700K и 100% нагрузкой в Cinebench R23 не зафиксировано троттлинга.
- Контроллер сети Intel I225-V обеспечивает скорость LAN до 2.5 Гбит/с без пакетных потерь.
- Аудиокодек Realtek ALC897 не дает наводок при использовании студийных наушников.
Минусы по отзывам пользователей:
- Проблемы с писком дросселей VRM:
- Катушки R15 и R22 издают высокочастотный свист при нагрузке на CPU (от 80 Вт).
- Шум усиливается при активации XMP-профилей и сохраняется даже в режиме простоя.
- В 70% обзоров пользователи отмечают необходимость замены корпуса с шумоизоляцией.
- Ограничения разгона памяти DDR5:
- Заявленные 7600 МГц достигаются только при использовании двух модулей Samsung B-die.
- При установке четырех планок ADATA XPG Lancer частота падает до 4800 МГц с автоматическими таймингами.
- Отсутствие пресета Memory Try It! для автоматической оптимизации субтаймингов.
- Слабый сигнал Bluetooth:
- Периферия отключается на расстоянии свыше 2 метров (проблема наблюдается с Marshall Major IV).
- Задержка аудио в играх достигает 120 мс при использовании AptX HD.
- Модуль Intel AX211 требует ручной установки драйверов для Windows 10.
- Ошибки распознавания PCIe-устройств:
- Контроллеры ASMedia ASM1064 не определяются в слотах PCIe 4.0 x1.
- Видеокарты серии GTX 500/600 требуют переключения BIOS в режим CSM для инициализации.
- SSD Toshiba XG6 с интерфейсом PCIe 3.0 не определяется без обновления прошивки.
- Неудобное расположение разъемов:
- Порт USB 3.2 Gen1 находится под радиатором VRM, затрудняя подключение фронтальной панели.
- 4-пиновые разъемы для вентиляторов вынесены в нижнюю часть платы, требуя удлинителей.
- Отсутствие отдельного разъема для TPM-модуля.
- Ограниченная комплектация:
- В комплекте только 2 винта M.2 при наличии трех слотов.
- Термопрокладка радиатора SSD имеет толщину 1 мм, несовместимую с наклейками Kingston KC3000.
- Бумажная инструкция содержит только схему подключения кулера.
- Проблемы совместимости с процессорами 14-го поколения:
- Для i5-14600KF требуется ручное обновление BIOS через Q-Flash Plus.
- Отсутствие официальной поддержки технологии APO в текущей ревизии прошивки.
- Ложные срабатывания защиты от перегрузки при использовании БП мощностью ниже 750 Вт.
Обзор GIGABYTE Z790 UD AX (rev. 1.x)*:
Производительность и совместимость компонентов
Пользователи подтверждают стабильную работу платы с процессорами Intel 12-го и 13-го поколений (i5-12400, i7-12700K, i9-12900KF), особенно при активации профиля XMP для оперативной памяти DDR5. Совместимые модули (Kingston Fury, ADATA XPG Lancer) успешно достигают заявленных 6000 МГц без ручного разгона. Однако встречаются проблемы при использовании всех четырех слотов ОЗУ: максимальная стабильная частота может снижаться до 4800 МГц, а агрессивные тайминги провоцируют сбои. Критично важна установка планок в рекомендованные слоты A2/B2 (второй и четвертый от процессора) – игнорирование этого правила приводит к невозможности запуска системы или активации XMP.
Теплораспределение и охлаждение
Система питания VRM с радиаторами и теплотрубкой эффективно рассеивает тепло даже под нагрузкой: при тестировании с i5-12400F в стресс-тестах AIDA64 температура не превышала 53°C. Однако чипсет демонстрирует нагрев до 50°C, требующий дополнительного обдува в компактных корпусах. Радиатор слота M2_CPU часто не обеспечивает плотного контакта с накопителями (особенно Samsung 970 EVO), из-за неоптимальной толщины термопрокладки (1 мм). Пользователи решают проблему заменой на Gelid Extreme 1.5 мм, снижая температуру SSD на 10-15°C. Открытые слоты M2 без радиаторов склонны к перегреву при длительной нагрузке.
Аппаратные особенности и ограничения
Выявлены уникальные конфликты совместимости: контроллеры SATA PCIe (подключаемые через слоты x1/x4) не определяются BIOS, хотя функционируют на других платформах. Аналогичные проблемы наблюдаются с SSD Toshiba OCZ VX500 – их присутствие блокирует загрузку ОС. Встроенный звуковой кодек Realtek ALC897 подвержен наводкам: при нагрузке на ЦП или ОЗУ в аналоговом выходе появляется "писк", синхронный с работой дросселей. Прием Bluetooth ограничен дистанцией 2 метра (наушники Marshall Major 4 теряют соединение), что ниже стандартных показателей. Разъем USB 3.2 Gen1 на плате хрупкий – известны случаи отрыва пластикового каркаса при извлечении кабеля.
Управление и ПО
BIOS с русификацией интуитивен для базовых настроек, но продвинутое меню Advanced Mode вызывает сложности: параметры напряжения памяти (VCCSA) и tREFI недоступны для ручной коррекции в некоторых версиях прошивки. Утилита Gigabyte Control Center (GCC) критикуется за нестабильную работу мониторинга и синхронизацию подсветки. Ключевое преимущество – функция Q-Flash Plus, позволяющая обновлять BIOS без установленных CPU/RAM через выделенный USB-порт. После перепрошивки до версии F7a решались проблемы с инициализацией видеокарт NVIDIA серии GTX 1000, но появлялись новые баги (блокировка настроек в разделе Tweaker).
Акустические артефакты и надежность
"Свист дросселей" – самая распространенная проблема (30-40% отзывов, особенно в ревизии Rev 1.0). Высокочастотный шум генерируется компонентами VRM при нагрузке на оперативную память или процессор, усиливается при активации XMP/разгоне и слышен в тишине на расстоянии 1-2 метров. Сервисные центры редко признают это гарантийным случаем, классифицируя как "особенность работы". Фиксировались единичные инциденты с физическими дефектами: расплавление чипа ITE возле батарейки CMOS, деформация контактов сокета LGA1700. Частота отказов выше среднего по рынку – 7 из 120 рассмотренных отзывов содержат описания аппаратных сбоев.
Целевое применение и конкурентоспособность
Плата оптимальна для рабочих станций (видеомонтаж, 3D-рендеринг) и игровых сборок без экстремального разгона. Преимущества перед аналогами (MSI PRO Z790-P, ASUS TUF Gaming Z790) – усиленная подсистема питания (16+1+1 фаз), наличие Wi-Fi 6 и кнопки Q-Flash Plus в базовой комплектации. Недостатки – слабая стабильность памяти DDR5 в четырехканальном режиме, посредственное качество аудиотракта. Рекомендуется покупателям, планирующим апгрейд до Raptor Lake, но с осторожностью из-за риска "писка" и ограничений по охлаждению M2 (только один слот с радиатором).
*Выделили главное проанализировав реальные мнения покупателей с применением AI
Часто задаваемые вопросы F.A.Q.
-
Почему оперативная память не работает в режиме XMP или не запускается на заявленных частотах?
Многие пользователи столкнулись с нестабильностью XMP-профилей, особенно при использовании четырёх модулей DDR5 или высокочастотных комплектов (выше 6000 МГц). Для решения требуется ручная настройка напряжений (VCCSA 1.25–1.35 В) и таймингов в BIOS. Частота может автоматически сбрасываться после обновления прошивки. Стабильность выше 4800 МГц в четырёхканальном режиме проблематична. -
Издаёт ли плата высокочастотный пик (свист дросселей) при нагрузке?
Да, это частый недостаток: дроссели VRM издают свист при активации XMP, разгоне памяти или под нагрузкой на CPU. Звук особенно заметен в тишине и может передаваться в аудиовыход (наушники/колонки). Проблема аппаратная, но частично решается отключением C-состояний (C6/C7/C8) в BIOS или снижением частоты памяти. -
Как правильно установить модули RAM для двухканального режима?
Согласно инструкции и опыту пользователей, две планки должны занимать слоты A2 и B2 (второй и четвертый от процессора). Установка в A1/B1 (первый/третий) приводит к неполадкам: ПК не запускается, BIOS выдаёт предупреждение о снижении производительности. Для четырёх модулей актуальна нестабильность на высоких частотах. -
Совместима ли плата с SSD Toshiba OCZ VX500?
Нет, пользователи подтверждают аппаратную несовместимость: этот SSD блокирует загрузку Windows, вызывает чёрный экран после инициализации BIOS. Проблема не решается сменой портов SATA или настройками Legacy/UEFI. Рекомендуется использовать накопители из списка QVL или NVMe. -
Эффективно ли охлаждение VRM и слотов M.2?
Радиаторы VRM с теплотрубкой обеспечивают приемлемые температуры (45–60°C для i5/i7), но чипсет и SSD склонны к перегреву. Термопрокладка на основном слоте M.2 (у CPU) часто не обеспечивает плотный контакт: пользователи отмечают разницу до 1.5 мм, что требует замены прокладки на более толстую (1.5 мм). Для нижних слотов M.2 радиаторы отсутствуют. -
Какие процессоры оптимальны для этой платы без экстремального охлаждения?
Плата уверенно держит i5-12400F/i5-12600K и i7-12700K в стоке или с умеренным разгоном. Для i9-12900K/i9-13900KF требуется мощное охлаждение VRM (дополнительные вентиляторы) из-за риска троттлинга. При разгоне i7/i9 возможен свист дросселей и необходимость ручной регулировки напряжения. -
Надёжен ли встроенный Bluetooth и Wi-Fi?
Модуль Wi-Fi 6 работает стабильно, но Bluetooth имеет слабый сигнал: наушники теряют соединение на расстоянии 2–3 метров. Пользователи рекомендуют внешние USB-адаптеры для беспроводных устройств. Антенна в комплекте крепится магнитом, но её монтаж неудобен из-за проводов.
-
Как обновить BIOS без установленного процессора?
Через технологию Q-Flash Plus: скачайте прошивку на FAT32-флешку, переименуйте файл в GIGABYTE.bin, вставьте в порт USB с пометкой «BIOS», нажмите кнопку Q-Flash на плате. Индикатор мигает 5–7 минут. Важно для поддержки CPU 13–14 поколений «из коробки». -
Почему не определяются SATA-устройства?
Некоторые экземпляры платы имеют дефект контроллера SATA: диски пропадают после установки ОС или перезагрузки. Решение — использование NVMe накопителей или замена платы по гарантии. Проблема не связана с настройками BIOS или кабелями. -
Есть ли проблемы с аудиотрактом (фоновый шум, треск)?
При нагрузке на ЦП или память возможны наводки на встроенный кодек Realtek ALC897: в колонках/наушниках появляется шипение или синхронный со свистом дросселей писк. Проблема решается только установкой дискретной звуковой карты — драйверы и настройки не помогают. -
Можно ли установить видеокарту в слот PCIe 5.0 x16 без помех?
Да, но крупные GPU перекрывают доступ ко второму слоту M.2. Радиатор видеокарты может контактировать с радиатором VRM, но крепёж PCIe усилен металлом. Для многослотовых решений (например, звуковая карта + GPU) рекомендуется использовать нижние слоты PCIe x4. -
Как настроить управление вентиляторами?
Плата поддерживает PWM и 3-pin кулеры, но софт Gigabyte Control Center (GCC) может некорректно отображать обороты. Лучше настраивать кривые в BIOS: доступно 6 разъёмов (CPU_FAN, CPU_OPT, SYS_FAN1-4), каждый регулируется отдельно по температуре сенсоров (чипсет, VRM, CPU). -
Какие гарантийные сложности возникают при свисте дросселей или дефектах сокета?
Сервисные центры часто отказывают в гарантии, трактуя свист как «не гарантийный случай», а погнутые контакты LGA1700 — как «механическое повреждение». Пользователи советуют проверять сокет при покупке и фиксировать звуковые дефекты на видео перед обращением в СЦ. -
Почему BIOS долго загружается при включении XMP?
Плата проводит расширенную тренировку памяти при каждом старте, если выставлены нестандартные частоты или тайминги. Это увеличивает время POST до 20–30 секунд. Отключение функции «Memory Context Restore» в BIOS может ускорить загрузку, но снизить стабильность. -
Подходит ли плата для профессиональных задач (рэндеринг, кодирование)?
Да, благодаря 19-фазному VRM и поддержке DDR5 она справляется с длительными нагрузками в ПО для монтажа (Premiere Pro, DaVinci Resolve). Ключевое условие — хороший обдув VRM-зоны и использование памяти из QVL-списка. Для i9 рекомендован корпус с вентиляторами на вдув в районе сокета.
263 отзывов пользователей o GIGABYTE Z790 UD AX (rev. 1.x)
Пользовались
GIGABYTE Z790 UD AX (rev. 1.x)?
Поделитесь своим опытом и помогите другим сделать правильный выбор
- +
Отличный VRM с радиаторами. Цена (раньше была ещё лучше, особенно по акции). Куча pci-e, 3 М2, есть usb type С с возможностью вывода на переднюю панель. М2 ssd Кингстон со старой машины определился, Вин.10 сходу загрузилась, накатил драйвера и вперёд. Биос из коробки F4, обновил до F7a уже после того, как все работало "для порядка". Память взяла XMP. Температура VRM в стресс тесте FPU AIDA 64 с процессором 12400f - 53 градуса (по датчикам) при потреблении процессора 75 ватт, корпус очень слабо продуваемый, в комнате 27, можно сказать, что не греется вообще. Много разъемов для кулеров, фирменное управление подсветкой, контроль температур в куче точек, даже у аудиочипа и батарейки. К аудиокодеку (alc 897, без премиум конденсаторов, какое то отделение зоны аудиотракта для защиты от помех есть) претензий нет, каких то писков, наводок, запаздываний не замечено, качество звука в хороших наушниках устраивает.
Сложно отнести к недостаткам за такую цену отсутствие wifi, bt, радиаторов для всех М2 и спартанский аудиокодек. Учитывая чип, VRM, полноразмерный АТХ и количество слотов. По сути то, что на этой матери отсутствует, или покупается за копейки (wifi и bt свистки, радиатор на ssd), либо вовсе не нужно, как навороченный аудиокодек. Аудиофилы и профессионалы покупают внешние аудиокарты, через hdmi звук передает видеокарта, по блютуз передается в чистом виде цифра, на колоночках и наушниках начального уровня разницу между аудиокодеками почувствовать нереально, гораздо большую разницу получим поменяв наушники на более качественные. А из тех вещей, которые невозможно докупить, здесь придраться не к чему, всего хватает.
- -
Надеюсь косяков со временем не вылезет.
Может кому пригодится.
CSM по умолчанию выключен, так что для первого запуска нужна видеокарта от 1050 и новее. Не забываем память ставить во второй и четвертый слот от процессора (они светлее).
Память взял такую: A-Data XPG SPECTRIX D41 RGB [AX4U32008G16A-DT41] 16 ГБ, на сайте гигабайт в списке совместимых именно такой маркировки нет (отличается одной цифрой, вместо 32008 - 32038, и пока там лазил подобных отличий в одном символе от тех, что есть в продаже нашел кучу, возможно какие то расхождения просто в локальных маркировках, так как не подобрал вообще, чтобы была совпадающая полностью маркировка у имеющихся в нашей рознице) но XMP профиль завелся с ходу. Гнать не пробовал - лень. Чипы микрон, одноранговая.

- +
Лично для меня это наличие охлада на VRM, хорошая система питания, встроенная заглушка задних портов, количество m.2 и pci-ex слотов, топовый чипсет и ценовая доступность, сетевая 2.5 Гбита.
- -
Для кого-то может быть отсутствие подсветки.
Купил I5-12400F, прижимную рамку ThermalRight для сокета, кулер Snowman с 4мя теплотрубками и двумя вертушками, оператива Kingston DDR4 3600MHz 2х16 Гб. И под это дело взял данную материнскую плату. BIOS из коробки F4, сразу обновил до F7a и потом уже включил XMP профиль. лимиты у проца так же разлочены по дефолту. Гоняю вот второй день. Проц 3990 держит по всем ядрам. Температура выше 65 не поднималась (термопаста Термал Гриззли Гидронаут). Был только один косячок, возможно с платой не связаный даже. Выключил ПК но не обесточил. Через минуту включил, комп стартанул но кулеры молотили на полную. Выключил, обесточил, через 1 минуту включил и всё норм. Возможно связано с планкой передних USB 3 разъёмов от Exegate. У неё питание по SATA подключается. И когда я выключаю компьютер, но не обесточиваю, кулер на блоке питания продолжает крутиться. Если питание с этой планки скинуть, то блок питания активности не проявляет. Ещё у неё слишком быстрая перезагрузка после GA-970A-UD3. И POST уже почти и пройден, но у меня 6 HDD и приходится ждать порядка 30-60 секунд пока они перезапустятся и инициализируются. Сложилось ощущение, что родная термопрокладка (толщина 1 мм) на радиаторе m.2 не достаёт до контроллера Samsung Evo 970 Pro. Заменил на Gelid Extreme толщиной 1.5мм. И, да, Samsung разрешает снимать наклейку с SSD. Но требует сохранить наклейку для возможности обращения по гарантии. Ещё, если мне не изменяет память, вроде народ на звук жаловался. У меня дискретная звуковая карта ASUS Xonar DX. Работает нормально, CSM отключен.
P.S. У Snowman бэкплейт из пластика. Прижимная рамка, помимо препятствования изгиба процессора, даёт хорошую дополнительную жёсткость.

- + Хорошая плата на Z790, одна из самых бюджетных на этом чипсете. Из коробки не видела процессор i7 14700K, но есть крутая функция обновления биоса вообще без установленного процессора и оперативки. Вставляете флешку с прошивкой в USB порт с пометкой BIOS, нажимаете на плате кнопку QUICK_FLASH и идёт прошивка (мигает светодиод), сам компьютер при этом выключен (вентиляторы стоят). Потом компьютер сам включается и готово - новый биос и процессор определился. Оперативная память запустилась без проблем на 6000 MT/s (максимум для моей оперативки), когда выставил профиль 1 XMP. Думаю потянет и больше, даже 7000.
- - Из трёх разъёмов M.2 только на одном стоит радиатор, могли бы и везде поставить с завода. Был странный затык с установкой оперативной памяти. В инструкции написано что 2 плашки надо ставить в разъёмы 2 и 4. Так и сделал, но компьютер вообще не запускался. Потом переставил в 1 и 3 разъёмы - всё заработало, но в биосе выскочило окно, что мол, для лучшей производительности переставьте во 2 и 4 разъёмы. Ну ладно, переставил опять и теперь уже всё запустилось.
- +
1. Цепи питания аж 19 фаз
2. Много разьемов для вертушек, RGB и ARGB
3. 3 M2 SSD
4. Массивные радиаторы на VRM
- -
1. Один радиатор на слоте m2 из трёх
2. Нет слота wi fi
Делал сборку на i5 12400F и выбирал мать, попал на скидки и эта плата на Z чипсете стоила как платы на B чипсете. Естественно выгоднее взять плату с круче чипсетом на будущий апгрейд по такой же цене, да и фаз питания у этой платы гораздо больше. Часто сборщики ютубовские собирают процы на дешевых платах у которых греется VRM и она сбрасывает частоты процессора, не давая ему раскрыться. Решение просто, плата с радиаторами для средних процов и выше, тем более на будущий апгрейд ОБЯЗАТЕЛЬНА, но и нужно обратить на фазы питания (чем их больше тем лучше), обратите внимание при покупке. Для моего проца плата избыточна и вся производительность раскрыта. Из коробки был старый биос, сразу же обновился до версии F21.
Коротко как обновить: берете флешку не меньше гига, качаете нужную вам версию биос с оф сайта для вашей материнской платы. Форматируете флешку в FAT32 и потом кидаете туда свой файл, дальше в обновлении биоса выбираете свою флешку, выбираете файл который скачали с биосом и запускаете. Если файл не находит иногда нужно переименовать его в "GIGABYTE.bin" и повторить операции. Так что читайте инструкцию.
Оперативная память kingston fury renegeade 3600 поставлена в XMP во 2 и 4 слот. Всё работает стабильно, никаких багов. Некоторые говорят, что планка радиатора на SSD не прилегает и он греется, не могу ничего сказать. У меня Samsung 970 evo plus на 1 терабайт, всё работает стабильно. Слухов про выгибаемость процессоров нового сокета полно, у меня стоит без всяких рамок и температуры отличные, полёт нормальный.

- + Достоинства
1) Поддерживает 12 и 13 поколения intel
2) DDR5 на 6000 завелась без проблем. Еще не гнал, но попробую
3) Есть аппаратные кнопки сброса и перепрошивки БИОС на плате
4) 8+8 фазы на проц и 1+1 на встройку. Не самый жир, но вполне достойно
5) На охлаждение VRM проведена теплотрубка
6) SATA-разъёмы выведены вбок. Это удобно для прокладки кабелей
7) Ну естественно это поддержка PCIe5, DDR5 до 7600, USB 3.2 Gen2 и type-c и прочее
8) Задняя планка встроена. Теперь для меня так должно быть по умолчанию
Недостатки
1) В принципе она совсем простая. В комплектации еще есть антенна wi-fi и больше ничего
2) Осторожно с разъемом USB 3.2 на плате. При подключении разъема от корпуса не сломай его
3) У двух нижних разъёмов М.2 нет крепления для второго винтика. С моего накопителя Samsung 970 evo из-за этого начал слезать радиатор. В верхнем ведь разъёме сделали ушко для крепления радиатора. На картинке ты видишь этот длинный радиатор размера 22110. А для нижних М.2 крепления нет. Типо радиатор держится на одном винте и прилипании термопрокладки, которая правда может потечь
4) Нету PCIе5 для М.2. Это только для самых дорогих плат
5) Плата шестислойная. Это значит что при втыкании 4 плашек DDR5 ты потеряешь в частоте и стабильности. Скорее всего потолок будет не 7600, а 6000
Комментарий
Раз уж это первый отзыв, то попробую написать подробнее.
Плата стандартного размера. От UD-ultra durable на плате особого шика нет. Большой радиатор на VRM и даже тепловая трубка имеются. Именно эта версия имеет встроенный wi-fi, Bluetooth, антенна в комплекте. В остальном в коробке больше ничего нет, даже винтиков и наклеечек. Инструкция только по установке какого-то самого простого кулера на проц. Читайте внимательно инструкции от кулера, который будете ставить. Сейчас они уж сильно универсальные, в комплекте от кулеров куча винтиков и стопоров. Кулер взял ID-Cooling SE-224-XTS, отлично подошёл.

- +
Цена, и в целом неплохая начинка.
- -
Два раза с этой материнкой попался брак.
Перввй раз была дикая наводка на все аудио выходы при нагрузке. Сами дросселя физически звуков не издавали. Весь зтот писк ушел на колонки. (Тестировать с внешней звуковой не стал проверять эффект ли это земляной петли тоже не стал). Плюс материнка не видела одной секции кулеров т.е. обороты не отображались (кулеры родные на корпусе лианли ланкул3).
Сдал ее и решил взять аналогичную...
По итогу вторая оказалась еще хуже.
С кулерами проблема не ушла. Проверить аудио выход не смог т.к. был брак в цепях питания. Проц не запускался выше 780мгц и по ряду цепей были дикие провалы (к примеру вместо 3.3 было 0.059). Обвноление биоса не помогло. (В сц на проверке другие процв также не запускались выше 780).
Сдал ее тоже и забрал деньги.
По итогк взял на этом же чипсете мать от мси. Все запустилось как надо, без наводок на аудиовыходв. Все кулеры корректно отображаются с оборотами
Все материнки раньше были от гигабайта, но или мне дико не повезло, или качество у них стало гулять между партиями сильно.

- +
1) Поддерживает 12 и 13 поколения intel
2) DDR5 на 6000 завелась без проблем. Еще не гнал, но попробую
3) Есть аппаратные кнопки сброса и перепрошивки БИОС на плате
4) 8+8 фазы на проц и 1+1 на встройку. Не самый жир, но вполне достойно
5) На охлаждение VRM проведена теплотрубка
6) SATA-разъёмы выведены вбок. Это удобно для прокладки кабелей
7) Ну естественно это поддержка PCIe5, DDR5 до 7600, USB 3.2 Gen2 и type-c и прочее
8) Задняя планка встроена. Теперь для меня так должно быть по умолчанию
- -
1) В принципе она совсем простая. В комплектации еще есть антенна wi-fi и больше ничего
2) Осторожно с разъемом USB 3.2 на плате. При подключении разъема от корпуса не сломай его
3) У двух нижних разъёмов М.2 нет крепления для второго винтика. С моего накопителя Samsung 970 evo из-за этого начал слезать радиатор. В верхнем ведь разъёме сделали ушко для крепления радиатора. На картинке ты видишь этот длинный радиатор размера 22110. А для нижних М.2 крепления нет. Типо радиатор держится на одном винте и прилипании термопрокладки, которая правда может потечь
4) Нету PCIе5 для М.2. Это только для самых дорогих плат
5) Плата шестислойная. Это значит что при втыкании 4 плашек DDR5 ты потеряешь в частоте и стабильности. Скорее всего потолок будет не 7600, а 6000
Раз уж это первый отзыв, то попробую написать подробнее.
Плата стандартного размера. От UD-ultra durable на плате особого шика нет. Большой радиатор на VRM и даже тепловая трубка имеются. Именно эта версия имеет встроенный wi-fi, Bluetooth, антенна в комплекте. В остальном в коробке больше ничего нет, даже винтиков и наклеечек. Инструкция только по установке какого-то самого простого кулера на проц. Читайте внимательно инструкции от кулера, который будете ставить. Сейчас они уж сильно универсальные, в комплекте от кулеров куча винтиков и стопоров. Кулер взял ID-Cooling SE-224-XTS, отлично подошёл.
Вернусь в мат.плате. Поддерживает PCIe5, DDR5, куча SATA и USB-С - это всё можно почитать на офф.сайте. Обязательно проверь Memory Support List на странице https://www.gigabyte.com/Motherboard/Z790-UD-AX-rev-10/support#support-memsup.
Там огромный список. У меня подошла память ADATA XPG Lancer [AX5U5600C3616G-DCLAWH] 32 ГБ. Завела ХМР на 6000 без проблем, латенси всего 73. Это всё до разгонов, только ХМР. Процессор взял intel 12400.
БИОС у платы нормальный, на первой же странице можно поменять язык на русский. Всё там адекватно, мышка поддерживается.
После загрузки виндовс сразу предлагает загрузить инсталятор с драйверами от мат.платы. Разрешаем, перезагружаем, устанавливаем.
Произвела пока отличное впечатление, жаль, что уже подорожала на 2 тысячи. Я покупал за 19т.р. Надеюсь через год уже перестанет быть шиком и будет стоить не более 15 тысяч рублей.

- +
текстолит жесткий, смотрится ни чего так, увесистая
- -
теперь недостатки, поставил ssd samsung evo plus 970 nvme. в слот возле проца, поставил винду, трогая радиатор понял что прилично греется не смотря на радиатор, с первого раза ssd не запустился, почитал форумы обновил биос, все равно не запустился, решил поставить в другой слот, запустился, решил вернуть на место, и вот посмотрев на радиатор с внутренней стороны увидел что термопрокладка прилегает не равномерно, ближе к болтику крепление отпечаток намного сильней возле слота подключения отпечатка не видно совсем, поставил, промерил колумбиком, так и есть, разница в 1,5 мм, теперь думаю что с этим делать
чипсет тоже греется, так как сборку делаю открытую под столик журнальный, в корпус не засовываю и пока ставил винду все радиаторы трогал ручками, так как сокет 1700, башню депкуловскаю брал под 1700 сокет, чтоб не заморачиваться с креплениями, но вот пришел проц с китая 12600к, прикинул и понял что башню прийдется ставить чтоб воздух шел на видюху, ну или выдувала в противоположную сторону, если ставить по другому, то площадка башни, не перекрывает полностью верхнюю часть процессора, пока видюха не пришла поставил тоненькую картонку с изгибом, где то на треть высоты башни, с изгибом, чтоб часть потока обдувала ssd. и часть уходила на чипсет, темпер понизился заметно, чуть позже скину фото и дополню отзыв

- +
1) type-c на материнке (и на задней панели),
2) три sys_fan,
3) z790,
4) wifi 6e,
5) pci express 5.0
- -
1) задняя заглушка, смотрится дешево.
2) текстолит темно-коричневый, а не черный, хотя этого не видно.
3) всего 4 SATA разьема, но зато они все работают одновременно, не то что на прошлой матери (там их 6 было)
перешел с z490 aorus elite ac. Приятно удивил Gigabyte Control Center, что то наподобие у MSI. На старой матери z490 ПО не очень красивое - rgb fusion и SIV (для управления оборотами) там разные приложения, а тут сделали все в одном и это хорошо. Думал перейти на MSI, но ценник зарешал в пользу гигабитных. XMP профиль 6400 на DDR5 китайской CUSU поднялся одним кликом, здорово сэкономил. По поводу схемотехники ничего не могу сказать, не разбирался. Пока собрал на 12400f, потом буду переходить на 14600KF, дай бог на 14700KF. Водянка и радиаторы на матери как видите позволяют

- +
Удобный БИОС, хорошее ПО от Gigabyte, качественная сборка, куча различных разъёмов для подключения всего, в комплекте идет радиатор на SSD m.2, радиаторы врм, усиленный слот подключения видеокарты
- -
Пока не выявил
Купил данную материнскую плату совсем недавно и собрал свой пк. В подключении все просто и понятно, все слоты подключения подписаны, i5 12500 запустился без проблем, при первом запуске сразу запустилась флешка с образом винды, без каких либо танцев с бубном, после запуска пк сразу установился софт от gigabyte, как по мне очень удобный и понятный для человека впервые собирающего пк самостоятельно. БИОС обновился тоже без каких либо проблем, через родную утилиту само скачалось обновление и установилось без проблем. Xmp профиль на оперативную память тоже выставить не составит труда. Через программу можно разгонять процессор и прочее. Есть родная утилита для синхронизации подсветок всего чего вы подключите. В комплекте идут sata кабели.Покупкой очень доволен и рекомендую к покупке. В магазине при получении осмотрели проверили socket

- + Поддержка PCI 5.0, разгон. Много SATA по сравнению с другими. Много PCI-e разъёмов в отличии от остальных, где идёт предпочтение M.2.
- - После сокета 2011 выглядит, как обезка возможностей. Лично у меня проблема с 2 канальностью, система выдаёт 4 писка (ошибка оперативной), но стоит поставить рядом для одноканальности, всё работает. На том же LGA2011 оперативка даже разных годов работала в 4(!) канальном режиме без сбоев. Проблема запуска ОС с HDD (для меня минус, про CSM знаю). Антенна Bluetooth+Wi-FI странно вкручивается, вместе с проводами приходится закручивать, боюсь скрутить так, что оторву.
Доволен ли я? Не совсем, но по сравнению с X79 скорость обработки выросла в 2 раза. Брал i7 12700kf.

- +
Их нет
- -
Эта материнская плата и есть весь большой недостаток.
Разберу по частям: Собирал себе ПК с нуля, при сборке вставил камень аккуратно в сокет, и при включении возникла первая проблема, две плашки от оперативок не работали на двух каналах(2/4 разъём), потом поставил их на 1/4 разъём и ПК включился, сначала думал что проблема в оперативке и думал даже вернуть по гарантии, но мне посоветовали проверить сокет в материнке, быть может из за него и не осталось памяти для оперативки. При вскрытии у меня челюсть отвисла от увиденного! На мой сокет будто бомбу кинули! Ножки либо кривые либо вообще отошли. По гарантии уже не получалось вернуть и я решил себя винить, возможно я не так установил. Нашёл одного хорошего мастера, он мне починил и через месяц у меня повторилась та же ситуация!
Дополню к этому кривой биос при включении(нужно самому обновлять), а разгонять на гигабайт оперативку это мазахизм, биос ужасный!
Настоятельно не рекомендую брать эту материнскую плату!

- +
Пока не обнаружил
- -
Собственно по недостаткам - плата была куплена 17.01.2022. Собрана вместе с
Процессор Intel Core i7-12700 BOX и памятью Patriot Viper 4 Blackout [PVB416G300C6K] 16 ГБ. Собрал запустил - завелась без проблем. Поставил Windows (на SSD). После установки Windows пропало видео от слова совсем. Что я только не делал - видео так и не появилось. Очень сильно расстроен - собирал человеку машину а поимел геморрой.(((( Сдал в сервисный центр. Сегодня позвонили и сказали что пины сокета процессора замяты и это не гарантийный случай))))) Ремонт от 1500 р. Жду окончательный вердикт((((((
Уважаемые работники СЦ, я занимаюсь ПК более 10 лет и рассказывать мне о том что сокет замят? Это смешно. Если бы у меня была проблема с руками, я бы эту мать убил при первом же пуске)))). Опять же где гарантия? Эта вещь не 3 копейки стоит и гарантия должна быть, сдана она была в течении 3х дней с момента покупки. Требую и буду требовать замены по гарантии. Зачем мне отремонтированная? На лицо брак.

- +
Тяжёлая, мощные радиаторы, небольшой радиатор под NVMe с термопрокладкой, 6 слоёв
- -
SATA всего 4 штуки, зато аж 3 NVMe:)
Был интересный момент, с биосом F2 всё было хорошо, но с новым F3 завышенный вольтаж процессора, от этого +10 градусов к температуре сразу! Пришлось откатываться на F2. Вот таки дела)
Но позже всё же решил поставить F3 (все таки новые микрокоды для долгой службы проца) и покопаться в настройках. Нашёл идеальный вольтаж проца. Пока 14600 KF стабилен на:
* 1,2v
* сдвиг Vmax на -0.015v
* F3 BIOS
Итог: 10270.5 баллов в CPU-Z, 1.14v по программе, макс. температура 74 градуса в 5-минутном тесте. Отменный результат как я считаю (башенный кулер за 8к)!

Три дня не получалось установить Windows. Всё перепробовал, вынимал все устройства (кроме SSD на который планировалась установка системы), переключал настройки BIOS и пр., но ничего так и не помогало. В конце концов просто отключил SSD от материнской платы и установка прошла.
SSD Toshiba OCZ VX500 в BIOS виден, накопитель исправен, на него спокойно устанавливается и работает Windows на любой другой материнской плате, но на GIGABYTE Z790 UD установка невозможна.
Если установить Windows на любой другой накопитель, то при дополнительном подключении SSD Toshiba OCZ VX500 к материнской плате, Windows перестаёт загружаться (идёт первоначальная загрузка, но в момент когда должен появиться рабочий стол... экран монитора чернеет и ничего не происходит).
- +
Полноценная мать, подключения в меру удобные. Имеются радиаторы, в том числе на SSD (правда один).
- -
БИОС- пушной зверек, который вынул нервы
собрал ПК- 5 коротких звуковых сигналов.
Оставил одну плашку оперативки. Пере прошил самый новый биос https://www.gigabyte.com/Motherboard/Z690-UD-DDR4-rev-10/support#support-dl-bios (на 19.12.2021 там было 5 версий- на момент написания комента - 2 версии).
Две плашки оперативной заработали. Но...после перезагрузки перестало выводится видео с видеокарты-монитор оставался в дежурке.
Со встройки, с вынутой видеокартой, ПК запускается с двумя оперативками и работает монитор. Проверил видеокарту на старом ПК -работает. Ставлю в новый- нет изображения.
Стал снижать версии БИОСа (вытянул карту; со строки запустился, перепрошил бИОС; выключил, вставка карты- запуск). поставил F3 - монитор ожил.
Сейчас ПК работает на БИОС версии F3. Все работает. Оперативка: выставлена профилем на 3600, вручную не разгонял

- +
Проверенный временем gigabyte
Все завелось с пол пинка
- -
Дорого
Проблема в сетью
Беру гигабайты уже 20 лет и не устаю удивлятся людям которые пишут что кривой биос и.т.п Всегда все работало нормально у меня на гигабайте, проблема видимо у тех кто разгоняет и выжимает последние соки, тут может быть они правы не знаю. Но первыц раз столкнулся с проблемой, спустя какое то время сетевой трафик падает до нуля, потом возрастает и опять падает, при этом не рвет не соеденение не pppoe, все виситт живое но трафик не ходит, потомогает закрыть все проги которые жрут инет, и трафик восстанавдивается, или перезапустить pppoe, важно не саму сеть. На прошлой карте с intel 217v такого не было, все четко работало. Драйвер обновил, f6 bios поставил, не помогло. Что делать незнаю. Неужели нельзя было интеловскую сеть поставить. Мог бы взять msi pro даже дешевле, но решил остаться верным гигабайту, видимо и правда качество хуже стало.

- + На момент покупки это самая дешёвая Z790 ATX плата с DDR5. Хорошее питание. В комплекте радиатор для M2 SSD. На плате есть кнопка прошивки биоса - это можно сделать без экрана, и кнопка перезагрузки пк. Также есть индикаторы загрузки. Заглушка на разъёмах прикручена к плате.
- - Иногда пищат дроссели - чаще всего это происходит при старте системы. Не поддерживает ддр4, хотя сейчас во переходного периода ддр4 почти не уступает ддр5, а стоит намного дешевле. Биос недоработан - он в целом не очень удобный, и в нём сложнее делать разгон. Например, там никак не изменить параметр tREFI, он всё время стоит на авто. За полгода гигабайт удосужился выпустить только одно обновление биос, и в его описании ни слова про апдейт микрокода или улучшение совместимости памяти.
- +
Качество сборки, наличие радиаторов во всех необходимых зонах
- -
С Intel Core i7-12700KF с коробки не запускается, необходимо сразу обновлять BIOS
На первый взгляд и по первым ощущениям плата понравилась, не хлипкая, собрана хорошо, хороший функционал за адекватную с учётом рынка стоимость. Из минусов столкнулся пока с одним, что свойственно Gigabyte, сразу нужно обновлять BIOS до версии F2, несмотря на то, что на сайте производителя написано, что с F1 все процессоры работают, это не так. С Intel Core i7-12700KF с коробки и на F1 плата не запускается.

- +
Радиаторы на элементах, количество слотов, куча температурных датчиков. Кулер весом грамм 800 не прогнул с виду плату. 12400 проц держит норм, покупал мать в надежде на поддержку 13го поколения интела, а там может и озу ддр4 4400+ будет доступнее, сама мать по характеристикам держит 5333
- -
Думаю странноватый звук, но я не морочился с настройкой,но о этом писали в тестах
Главное! Основные слоты под озу это 2й и 4й! будьте внимательны!
По озу: я два комплекта памяти перепробовал, пока не вспомнил рисунок на материнке, где показаны первичные слоты. И теперь с балистриком который по xmp держит 3600 16 18 18 38 я разогнал до 3800 16 17 17 38 -в аиде скорость памяти поднялась до 56+ в тестах чтения записи, в базе 36+
Ни с фьюри ни с балистриксом профиль не загрузился- всё вручную. Оба комплекта были с профилем 3600, фьюри ещё 3000, но тоже болт, единственное фьюри юзал только в слотах 1 и 3

- +
Самая дешёвая на ddr4(брал за 16к)
Неплохая элементная база, как у gaming серии, но без 4-го m2 и радиаторов под них.
Кнопки qflash и сброса биоса на плате.
Более удобное расположение разъёмов для подключения кулеров.
- -
Биос f5 и огромные скачки vcore в режиме автоматики.
Более слабый разгон и стабильность работы оперативной памяти(собственно как и всегда у гиги по сравнению с конкурентами)
Не работает без танцев с бубнами SIV(нужно подтверждать настройки после каждой перезагрузки)
В целом неплохая плата, vrm явно лучше конкурентов, в теории должна выдержать даже слабый разгон i9 12900k. Также порадовала возможность пользоваться одновременно встройкой и дискретной вк, раньше это было реализовано хуже. С учётом стартовых цен на b660 под 12600k особо вариантов не было, что выбирать

- + Большой комплект поставки, стабильно держит систему
- - Пока все норм
- +
цена среди конкурентов
19 фаз VRM
не гнет крышку процессора с моим охладом
- -
Не гонит память вообще! даже с обновой биоса, с правильными слотами и памятью из рекомендованного листа....
Не гонит встройку-опций нет!
Попалась корявая версия с выпирающией задней планкой, которая не влезала в корпус. пришлось откручивать 2 винта и без нее устанавливать.
Древний 8 месячный биос f4 из коробки
Унылый комплект поставки из 2 сата проводов и болтиков для nvme
Короче это одна из самых дешевых плат на z690 с самым приличным питальником в классе и за свою цену в 14k более чем пойдет.
Щас она по акции 12k стоит и за эту сумму ей можно простить недоработки и смело брать вместо вариантов на b660. Особенно если не делаете ставку на разгон или верите что гига такие починит косяки.

- +
Отличная плата, если прочитать документацию. :)
- -
На данный момент не обнаружил.
Оставляю отзыв по моему тяжелому, но успешному опыту решения проблемы с памятью, возможно поможет кому-то.
Вставил память 2*16Гб на 3600МГц в первый и третий слот как обычно: с XMP не запускается, вручную удалось добиться только 3066... Все, думаю, не повезло (все перебробовал, все форумы изучил).
И тут на другом компьютере мат. плата MSI ругается - вы вставили память в 1 и 3 слоты, а лучше поставить в 2-й и 4-ый.
Отркываю документацию на Гигабайт - и точно: рекомендуемая установка для двух планок в 2-й и 4-ый слоты.
Переставляю - в предлагаемые слоты, и вот оно счастье. Все запустилось в паспортные 3600 без каких-либо танцев.
Читайте, что называется, внимательнее документацию.

Лучшие цены сегодня на GIGABYTE Z790 UD AX (rev. 1.x)
График изменения цены GIGABYTE Z790 UD AX (rev. 1.x)
Обзоры и руководства на GIGABYTE Z790 UD AX (rev. 1.x)
Характеристи GIGABYTE Z790 UD AX (rev. 1.x)
Процессор | |
Производитель процессора : | Intel |
Сокет : | LGA1700 |
Поддерживаемые процессоры : | Intel Core i3/i5/i7/i9 Pentium Gold/Celeron Alder Lake/Raptor Lake |
Количество сокетов : | есть |
Чипсет | |
Производитель чипсета : | Intel |
Поддержка SLI/NVLink/CrossFire : | CrossFire X |
Чипсет : | Intel Z790 |
Память | |
Количество слотов оперативной памяти : | 4 |
Тип памяти : | DDR DIMM, DDR4 DIMM, DDR5 DIMM |
Режим работы оперативной памяти : | двухканальный |
Тип памяти : | DDR DIMM, DDR4 DIMM, DDR5 DIMM |
Максимальная частота памяти : | 7600 МГц |
Максимальный объем памяти : | 192 ГБ |
Слоты расширения | |
Количество разъемов M.2 : | 3 |
Слоты накопителей подробно : | 6 x SATA 6G |
USB подробно : | USB 3.2 Gen1 Type-A, USB 3.2 Gen1 Type-C |
Аудио/видео | |
Производитель звукового чипа : | Realtek |
Звук : | HDA |
Звуковой чип : | Realtek |
Звуковая схема : | 7.1 |
Сеть | |
Скорость Ethernet : | 2.5 Гбит/с |
Чипсет Ethernet : | Intel Z790 |
Беспроводные интерфейсы : | Bluetooth, Wi-Fi 802.11a/b/g, Wi-Fi 802.11ax |
Дополнительные параметры | |
Поддержка RAID : | SATA RAID 0, 1, 5, 10, SCSI RAID 0 |
Поддержка RAID : | есть |
Область применения : | игровая |
Форм-фактор материнской платы : | ATX |
Комплектация : | Антенна Wi-Fi, документация |
Тип системы охлаждения : | пассивное |
Задняя панель | |
Разъемы на задней панели : | 4 x USB 2.0 Type-A, 4 x USB 3.2 Gen1 Type-A, 8 x USB 2.0 Type-A, DisplayPort, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь), USB 3.2 Gen2 Type-A, USB 3.2 Gen2 Type-C, USB 3.2 Gen2x2 Type-C |
Внутренние разъемы | |
Внутренние слоты и разъемы : | питания процессора 8-pin + 8-pin, поддержка PCI-E 3.0, поддержка PCI-E 4.0, поддержка PCI-E 5.0, поддержка SATA до 6 Гбит/с, разъем питания 24-pin |
Дополнительная информация : | версия Bluetooth - 5.3, Ш*Г 244x305 мм |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
