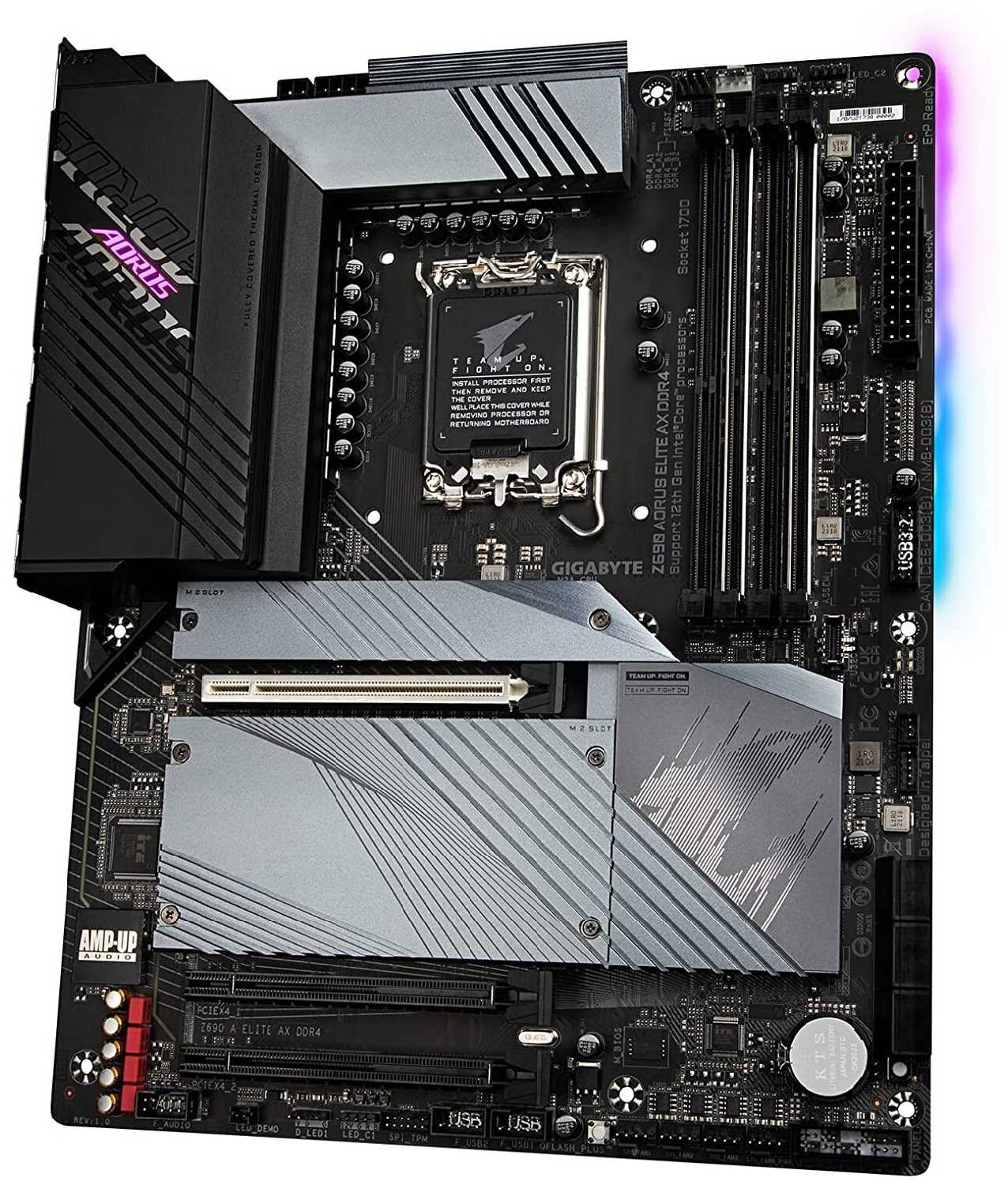

Отзывы о Материнская плата GIGABYTE Z690 AORUS ELITE DDR4
Хорошо
Краткие характеристики:
- форм-фактор: ATX
- сокет: LGA1700
- чипсет: Intel Z690
- тип памяти: поддержка ECC/non-ECC
- DDR4 DIMM
- количество слотов памяти: 4
- максимальная частота памяти: 5333 МГц
- количество слотов M.2: 4
- поддержка PCI Express: 3.0
- 5.0
Плюсы по отзывам пользователей - Почему стоит купить GIGABYTE Z690 AORUS ELITE DDR4?:
- Мощная система питания VRM с эффективным охлаждением:
- 19-фазная схема питания (16+1+2) с дросселями 70А поддерживает процессоры вплоть до i9-13900K без перегрева.
- Радиаторы VRM остаются холодными даже под нагрузкой (до 55–60°C в стресс-тестах), что обеспечивает стабильность при разгоне.
- Толстый текстолит и усиленные компоненты предотвращают прогиб платы под весом массивных кулеров.
- Удобное обновление BIOS через Q-Flash Plus:
- Прошивка BIOS возможна без установленного процессора, памяти или видеокарты через специальный USB-порт.
- Поддержка 13-го поколения Intel после обновления, что критично для совместимости с новыми CPU (например, i5-13600KF).
- Процесс занимает 5–10 минут, снижая риск "кирпича" благодаря резервной микросхеме.
- Стабильная работа с высокочастотной памятью DDR4/DDR5:
- XMP-профили для модулей до 6400 МГц активируются без сбоев (например, Kingston Fury Beast 6400 CL32).
- Ручной разгон DDR5 до 7200 МГц возможен, но требует тонкой настройки таймингов и напряжений (VDD/VDDQ).
- Оптимизированные слоты A2/B2 снижают помехи при использовании двух планок.
- 4 слота M.2 с пассивным охлаждением:
- Все слоты PCIe 4.0 x4 поддерживают накопители длиной до 22110, включая Samsung 980 Pro и WD Black SN850.
- Радиаторы с термопрокладками снижают температуру SSD на 15–20°C под нагрузкой (с 80°C до 60°C).
- Нижние слоты M.2 меньше нагреваются от видеокарты, что полезно для долговечности NVMe.
- Гибкая настройка охлаждения через Smart Fan 6:
- 6 разъемов для вентиляторов с поддержкой PWM и датчиками температуры (VRM, CPU, PCIe).
- Кривые вращения настраиваются отдельно для каждого кулера, включая водяные помпы.
- Интеграция с ПО SIV позволяет синхронизировать RGB-подсветку и управлять оборотами из Windows.
- Поддержка PCIe 5.0 для будущих апгрейдов:
- Основной слот PCIe x16 5.0 обеспечивает совместимость с новыми GPU (например, RTX 4090).
- Армированная конструкция выдерживает вес тяжелых видеокарт без прогиба.
- Отсутствие перегрева слота даже при длительных игровых сессиях.
- Стабильная работа в стоке и при умеренном разгоне:
- Процессоры i7-12700K/i5-13600KF держат Turbo Boost без троттлинга на воздушном охлаждении (Noctua NH-D15).
- Автоматический разгон через EasyTune повышает частоту CPU на 5–7% без ручных настроек.
- Низкий уровень шума благодаря отсутствию активного охлаждения на VRM.
Минусы по отзывам пользователей:
- Проблемы с запуском XMP-профилей на DDR5:
- Частоты выше 6000 МГц требуют ручной настройки напряжения (VDDQ 1.35–1.4В) и таймингов.
- Слоты A1/B1 нестабильны при активации XMP — рекомендуется установка в A2/B2.
- Несовместимость с некоторыми модулями (например, G.Skill Trident Z5 6000 CL36) без обновления BIOS до F20+.
- Шум дросселей под нагрузкой:
- Свист в зоне VRM заметен в тихих условиях (30–40 дБ) при нагрузке на CPU (рендеринг, стресс-тесты).
- Проблема усугубляется при использовании блоков питания с APFC (например, Corsair RM850x).
- Отключение C-States в BIOS снижает шум, но повышает энергопотребление.
- Неудобное расположение разъемов для вентиляторов:
- Нижние коннекторы (SYS_FAN) затрудняют кабель-менеджмент при подключении заднего кулера.
- Отсутствие отдельного разъема для помпы СЖО — приходится использовать CPU_OPT.
- Короткие кабели штатных вентиляторов корпуса не дотягиваются до нижних портов.
- Слабый аудиотракт на базе Realtek ALC1220:
- Высокий уровень фонового шума (до -95 дБ) при использовании высокоомных наушников (Sennheiser HD 600).
- Отсутствие поддержки 7.1-звука через аналоговые выходы — только стерео и цифровой SPDIF.
- Драйверы DTS:X Ultra конфликтуют с некоторыми играми (например, Cyberpunk 2077).
- Ограничения ранних версий BIOS:
- Версии F5-F7 не определяют NVMe-диски в слотах M2C/M2D.
- Сброс настроек CMOS при переключении XMP — требуется ручное сохранение профиля.
- Отсутствие поддержки 13-го поколения Intel в изначальной прошивке (требуется F20+).
- Перегрев верхнего слота M.2:
- Температура SSD в слоте M2A достигает 80°C под нагрузкой из-за близости к видеокарте.
- Тонкие термопрокладки (1 мм) плохо передают тепло на радиатор.
- Рекомендуется установка дополнительного радиатора или активного охлаждения.
- Хрупкий пластиковый замок PCIe:
- Крепление слота ломается при установке массивных видеокарт (например, ASUS ROG Strix RTX 4080).
- Отсутствие металлического фиксатора, как в моделях ASUS TUF Gaming.
- Проблема решается использованием вертикального крепления GPU.
Обзор GIGABYTE Z690 AORUS ELITE DDR4*:
Пользователи единодушно отмечают исключительную стабильность платы в работе с процессорами Intel 12-14 поколений, особенно под нагрузкой. Плата демонстрирует впечатляющую эффективность системы питания (16+1+2 фазы), легко справляясь с разогнанными i7-12700K и i9-13900K без перегрева VRM (максимум 52-65°C в стресс-тестах). Алгоритмы автоматического разгона от Gigabyte получили особую похвалу — они интеллектуально управляют напряжениями, позволяя достигать частот 5.1-5.4 ГГц на P-ядрах без ручных настроек. Владельцы i5-13600KF отмечают, что плата стабильно держит разгон 5.1 ГГц на всех ядрах при умеренном потреблении 190 Вт, что существенно ниже показателей на аналогах от конкурентов. Отсутствие троттлинга даже при длительных игровых сессиях подчеркивается как ключевое преимущество.
Совместимость и особенности памяти
Плата проявляет высокую избирательность к модулям DDR4, особенно при активации XMP-профилей выше 3600 МГц. Хотя комплекты Kingston Fury Renegade 3600 CL16 и Crucial Ballistix запускаются без проблем, пользователи сообщают о нестабильности с некоторыми наборами G.Skill на 4000+ МГц. Критически важна установка планок в слоты A2/B2 — нарушение этого правила ведет к ошибкам POST и "синим экранам". Обновление BIOS до версий F20+ существенно улучшило совместимость с высокочастотной памятью, однако для 4-х модульных конфигураций рекомендуется ограничиться 3200-3600 МГц. Интересная особенность — плата успешно запускает даже несовместимые модули на пониженных частотах 2666 МГц, демонстрируя гибкость в аварийных сценариях.
Терморегуляция и охлаждение
Система охлаждения получила неоднозначные оценки: радиаторы VRM эффективно рассеивают тепло (47-52°C под i9-12900K), но охлаждение M.2-накопителей вызывает вопросы. Первый слот под процессором склонен к перегреву (до 80°C с Samsung 970 EVO Plus), особенно при соседстве с видеокартой. Термопрокладки в комплекте признаны слишком тонкими — многие пользователи заменили их на термопасту. Разъемы для вентиляторов, сгруппированные в нижней части платы, создают проблемы с кабель-менеджментом. Настройка кулеров через Smart Fan 6 в BIOS позволяет создать эффективные кривые на основе температуры VRM или чипсета, но отсутствие отдельного разъема для заднего вентилятора — существенный минус.
Разгонный потенциал
Плата раскрывает впечатляющий оверклокерский потенциал: процессоры i7-12700K стабильно работают на 5.2 ГГц (P-core) и 4.0 ГГц (E-core) при ручном напряжении 1.29-1.33В. Для памяти достижимы частоты 4133-4400 МГц с оптимизированными таймингами (CL16-18-18-38), хотя автоматические XMP-профили выше 3600 МГц часто требуют ручной коррекции напряжений. Отмечается, что LLC-режим Medium оптимален для баланса стабильности и температур. Особенность — плата позволяет независимо управлять VDD и VDDQ для DDR4, что дает выигрыш 3-7% в latency-тестах. Однако разгон PCIe 5.0 ограничен — видеокарты серии RTX 40xx не показывают прироста на повышенных частотах.
BIOS и управление
Интерфейс UEFI BIOS вызывает полярные реакции: опытные пользователи хвалят глубину настроек (особенно для тонкой оптимизации памяти), новички критикуют запутанную навигацию. Версии F5-F7 содержат критические баги — сброс настроек CMS Support, игнорирование выставленных параметров. Q-Flash Plus работает безупречно, но процесс прошивки занимает 7-20 минут с обязательным переименованием файла в gigabyte.bin. Примечательная функция — встроенный инсталлер драйверов, автоматически определяющий компоненты. RGB Fusion 2.0 регулярно критикуют за падения на Windows 11, хотя подсветка самой платы (включая зону чипсета) управляется стабильно.
Аппаратные особенности и ограничения
Конструктивные решения вызывают споры: усиленные слоты PCIe 5.0 и DDR4 соседствуют с хрупкими пластиковыми защелками, которые ломаются при установке массивных видеокарт. Звуковой кодек ALC1220 обеспечивает качественный звук в наушниках до 50 Ом, но разъемы на задней панели ограничены комбинированным аудиовыходом 3.5 мм. Все 4 слота M.2 поддерживают 22110-накопители, но только первый имеет двухстороннее охлаждение. Серьезная проблема — конфликт с видеокартами старше GTX 10xx из-за отключенного по умолчанию CSM Support, что требует подключения через интегрированную графику для настройки. Кейс подключения: владелец RTX 3060 Ti решал проблему черного экрана именно активацией CSM.
*Выделили главное проанализировав реальные мнения покупателей с применением AI
Часто задаваемые вопросы F.A.Q.
-
Совместима ли плата с процессорами Intel 13-го и 14-го поколения без дополнительных манипуляций?
Нет, для корректной работы с процессорами Raptor Lake (13-gen) и новее требуется обязательное обновление BIOS. Многие пользователи столкнулись с невозможностью запуска системы на стоковой прошивке. Для прошивки используйте технологию Q-Flash Plus: подготовьте FAT32-флешку с файлом BIOS, переименованным в gigabyte.bin, вставьте её в специальный порт USB с пометкой "BIOS", нажмите кнопку Q-Flash на плате при подключенном питании и дождитесь завершения индикации (5-20 минут). Процессор и память при этом не требуются. -
Насколько стабильно работают XMP-профили памяти DDR4/DDR5 на этой плате?
Стабильность зависит от версии BIOS и конкретных модулей RAM. В ранних ревизиях прошивки (F5-F7) часты сбои при активации XMP, особенно для DDR5 >5600 МГц. Пользователи отмечают, что после обновления до F20+ и ручной установки модулей в рекомендуемые слоты A2/B2 (для двух плашек) проблемы часто устраняются. Для DDR4 критичен выбор слотов: несовместимые модули в слотах A1/B1 вызывают зависания, тогда как A2/B2 работают корректно. -
Как плата ведёт себя при разгоне процессора и памяти?
Система питания (19-фазная схема с MOSFET 60-70А) уверенно держит разгон i5/i7 серии K/KF. Для i9-13900K рекомендуется активное обдувание VRM. Алгоритмы автоматического разгона (EasyTune) склонны к завышению напряжения – ручная настройка LLC (Medium) и вольтажа эффективнее снижает температуру. Память DDR5 демонстрирует потенциал до 7200 МГц в тестах, но стабильная работа достигается обычно на 6000-6800 МГц после тонкой подстройки таймингов и напряжений VDD/VDDQ. -
Есть ли проблемы с перегревом NVMe-накопителей?
Первый M.2-слот (под процессором) подвержен перегреву, особенно при установке производительных SSD и наличии горячей видеокарты. В нагрузке температура достигает 80°C. Радиатор комплектуется термопрокладкой, но её эффективность ограничена. Рекомендуется избегать установки "горячих" накопителей в этот слот или организовывать дополнительный обдув. Остальные слоты M.2 греются меньше (35-55°C). -
Насколько критичен свист дросселей (coil whine) и как его уменьшить?
Явление распространено: характерный высокочастотный пик слышен под нагрузкой в области VRM. Громкость индивидуальна – некоторые экземпляры почти бесшумны, другие заметны в тихой комнате. Частично помогает отключение состояний C6/C7 в BIOS и снижение напряжения CPU. Полностью устранить сложно – это особенность компонентной базы. В игровых сценариях шум маскируется системой охлаждения. -
Удобно ли расположены разъёмы для подключения корпусных вентиляторов?
Расположение признано неудачным: все SYS_FAN-порты сгруппированы в нижней части платы. Для подключения заднего и верхних вентиляторов требуется протяжка проводов через весь корпус, что усложняет кабель-менеджмент. Пользователи рекомендуют использовать RGB-контроллеры или реобасы для скрытого монтажа. -
Какие есть особенности работы с BIOS?
Интерфейс UEFI функционально насыщен, но имеет устаревший визуал и не всегда интуитивен. Ранние версии (F4-F7) содержат критические баги: сброс настроек CMS Boot, игнорирование выставленных параметров, невозможность применения высокочастотных XMP-профилей. Версии F20+ стабилизировали работу, но тонкая настройка памяти всё ещё требует опыта. Кнопка Q-Flash Plus на плате упрощает обновление без входа в интерфейс.
-
Насколько эффективно охлаждение VRM?
Радиаторы справляются с теплоотводом при умеренном разгоне. В стоке с i7-12700K температура VRM не превышает 60°C, с i5-12600K@5.2 ГГц – до 64°C под стресс-тестом. Для i9-13900K в разгоне рекомендуется активное охлаждение – пассивные радиаторы могут прогреваться до 70°C. Ревизия 1.1 с MOSFET 70А демонстрирует лучшую температурную стабильность. -
Есть ли ограничения при использовании старых видеокарт?
Да, карты поколений до GTX 10xx/RX 5xx могут не запускаться из-за отключенной по умолчанию опции CSM Support в UEFI. Требуется включить её через интегрированную графику процессора (если есть) или временную установку современной GPU. Без iGPU и совместимой видеокарты попасть в BIOS невозможно. -
Как ведёт себя встроенный звук (ALC1220)?
Кодек обеспечивает приемлемое качество для повседневных задач, но пользователи высокоомных наушников отмечают недостаточную мощность и "плоскую" детализацию. В играх возможен дисбаланс громкости эффектов. Для Hi-Fi или профессионального использования рекомендуется внешняя звуковая карта. Драйвера Realtek корректно устанавливаются через App Center. -
Насколько удобно крепление системы охлаждения CPU?
Монтаж осложнён массивными радиаторами VRM и M.2. Габаритные башенные кулеры (например, Noctua NH-D15) требуют точной ориентации – установка вентилятора со стороны слотов RAM может блокировать доступ к DIMM. При монтаже СЖО проверяйте зазор между водоблоком и радиаторами платы (менее 1 см у некоторых моделей). Обязательна рамка крепления под LGA1700. -
С какими проблемами можно столкнуться при первом запуске?
Типичные сценарии: "чёрный экран" с горящим индикатором DRAM/VGA (требует переустановки памяти в слоты A2/B2, сброса CMOS или обновления BIOS), многократная перезагрузка при инициализации XMP, отсутствие изображения при использовании DisplayPort (временное переключение на HDMI решает проблему). Для 13/14-gen CPU ошибка запуска гарантирована без актуальной прошивки. -
Как реализована диагностика неисправностей?
Плата оснащена четырьмя LED-индикаторами (CPU/DRAM/VGA/BOOT), которые загораются при обнаружении проблем соответствующих компонентов. Отсутствие POST-кодов усложняет диагностику сложных сбоев. Индикация может ложнo срабатывать при использовании DisplayPort – требуется ручная проверка подключения. -
Насколько эффективна фирменная утилита App Center?
Инструмент упрощает установку драйверов и обновление BIOS, но содержит агрессивные предложения по инсталляции малозначимого ПО. RGB Fusion 2.0 часто критикуют за нестабильность на Windows 11 (самопроизвольные закрытия). Для управления подсветкой пользователи рекомендуют альтернативы вроде OpenRGB. -
Какие конструктивные особенности важно учесть при сборке?
Центральный винт крепления платы к корпусу перекрывается радиатором верхнего M.2-слота – монтируйте плату до установки SSD. Защёлка PCIe x16 сделана из хрупкого пластика – случаются поломки при извлечении видеокарты. Термопрокладки радиаторов M.2 могут недостаточно прилегать к накопителям – проверяйте контакт после установки.
370 отзывов пользователей o GIGABYTE Z690 AORUS ELITE DDR4
Пользовались
GIGABYTE Z690 AORUS ELITE DDR4?
Поделитесь своим опытом и помогите другим сделать правильный выбор
Saylont
24.11.2024
Оценка пользователя
Великолепно
- +
- Звуковая от Realtek ALC1220 (+ есть экранирование)
- Не плохое охлаждение vrm, м2 слотов и чипсета (не топ, но пойдет)
- Хорошие фазы питания (16+1+2)
- Много портов sata (6 шт.)
- 4 порта под м2 (все 4.0)
- Возможность обновить БИОС без процессора
- Не плохо гонит память (у меня получилось взять 4133 МГц на не самых хороших чипах памяти)
- Армированный слот PCI Express
- -
- На сайте написано что разъемы питания процессора и материнской платы цельнометаллические, но это не так они пластиковые
- Не удобно расположены разъемы для подключения корпусных вентиляторов
- 6-и слойный текстолит
- На картинке подсветка у материнки очень красочная, а в жизни она вообще не какая советую ее отключить
- Не армированные слоты ОЗУ
- Радиатор на первом слоте м2 (который на прямую разведён к процессору)
За свою цену в 15-17 тысяч эта материнская плата выполнена достойно исполнена. Как я упоминал ранее у нее не плохая система питания которая позволит установить процессоры в плоть до i7-13700, да и i9-13900 думаю тоже осилит, есть хотя бы какое-то охлаждение VRM (не самое лучшее, но за свою цену охлаждает неплохо!). Также есть достаточное количество слотов под M.2 и SATA накопители.
Без проблем завелась с 3060 Ti, однако я все равно рекомендую обновить BIOS через "Q-Flash Plus" перед сборкой (процесс подробно описан на официальном сайте производителя, также можно найти видеоролики как это можно сделать).
Не советую устанавливать горячие диски в первый слот M.2, так как в нем он достаточно сильно нагревается из-за слабенького радиатора, особенно если у вас горячая видеокарта (у меня он стабильно нагревается до 55-80 градусов в зависимости от игры или программы, при этом у меня не самый горячий диск).
Разъемы для подключения вентиляторов расположены внизу материнской платы в ряд, что является довольно неудачным решением. Невозможно подключить задний вентилятор, не вытаскивая провод наружу. Пришлось приобрести контроллер, чтобы убрать торчащие кабеля.
Материнская плата вполне оправдала мои ожидания, и я остался доволен покупкой. Внизу приведена аналогичная этой же материнки, плата. Также рекомендую прочитать отзывы других покупателей, поскольку я рассмотрел ее плюсы и минусы поверхностно.
Ее аналог:
GIGABYTE Z690 AORUS ELITE DDR4
Rasslrus
24.11.2024
Оценка пользователя
Хорошо
- +
Хорошее питание, массивный внешний вид,звуковая карта нормик.
- -
Об этом ниже
Приобрел я сие чудо в декабре 23 года,собрал комп на ней,обновил Биос и при первом включении загорелся индикатор VGA на плате и монитор будто в спящем режиме,ну выключил комп через кнопку на корпусе, включил,индикатор продолжал работать,но изображение появилось,начал грешить на display port, приобрел себе кабель другой,проблема не исчезла, перечитал форумов, ничего путного там не нашел,как это исправить..,в общем со временем перестал гореть,ну думаю фиг с ним и вот буквально недавно,решил зайти в Биос,думаю разгоню я немного оперативку,к слову стоял XMP профиль на 3200, поставил первички сначала,запустил ,прогнал тест,думаю продолжу, перезагрузил комп и при попытке зайти в Биос он не заходит в него,тупо горит опять этот индикатор и монитор не включается,если не нажимать Delete,то запускается через несколько раз,через Shift в Биос тоже не заходит,в общем вытащил батарейку толка нет,через некоторое количество попыток удалось зайти в Биос,сбросил настройки, сохранил,запускаю та же беда,мучился мучился зашёл, выставил xmp и опять минут через 15 -20 запустил комп и теперь нет желания ни разгоном заниматься,ничем, никогда подумать не мог,что бл. будет проблема с заходом в Биос и дальнейшей загрузкой,а да индикатор то горит,то нет на плате, никогда не было материнской платы Gigabyte купил,не было альтернативы,хотел Msi и нервов потрепала конечно и до сих пор продолжает,что мать его не так с гигабайт понятия не имею, теперь ребят думайте нравится это берите,да я не исключаю то,что проблема только у меня с этим,но все же..Ребят если есть знающие люди среди Вас прошу помочь..
Sacred_one
24.11.2024
Оценка пользователя
Хорошо
- +
Добротно сделана
Действительно классный звук через разъем 3,5
Очень удобное ПО
Порты и гнезда на все случаи жизни
Приятный и эстетичный материал металлических элементов
Много и удобно расположенных слотов M.2
- -
Кривой биос, еще и каким-то чудом подтормаживает
Не очень удобные настройки разгона, без гугла даже тому, кто понимает, что делает разобраться трудно
Ну очень бедный комплект
Не хватает новомодных клипс крепления SSD накопителей
Подсветка "для галочки"
Текстолитовая плата от младших моделей
Вообще брал эту плату для апгрейда своего старичка с 8го поколения на 12е. Первое что смутило из коробки - это текстолит который откровенно тот же самый что и на B760, и дело не только в печатной расцветке, но и неактивной дорожке желтой вставки в районе аудио платы. Но радиаторы и обвес на нее воткнули массивный что с одной стороны хорошо, а с другой плата с трудом держит свой же вес. Проверяйте при покупке на изгиб, и монтируйте на совесть. Переживал что не влезет водянка, из за массивных радиаторов, но в итоге все встало тютелька в тютельку. Немного напрягло наличие только устаревшего разъема подсветки 12vGRB, но благо у моего контроллера есть такой вход. Вообще надо понимать для чего люди берут Z серию чипсетов. Совершенно не обязательно что речь именно об экстремальном разгоне, эти платы хороши еще и своим огромным запасом прочности, и стабильностью работы. Я сравниваю со своей старушкой Z370h-gaming. Все же настройки биоса у той были намного комфортнее. С другой стороны, авто установка всех необходимых драйверов и софта просто при первом включении это прям классно.
CyberAlpha
08.05.2023
Оценка пользователя
Великолепно
- +
Все что нужно и ничего лишнего. Подсветку не считаем. 19 (16+2+1) линий питания - в этой цене нет ни у кого.
- -
1. Радиатор основного M.2 прикрывает центральный болт материнки. С большим радиатором либо исхитряться, либо забить.
2. С 13gen не запускается вообще никак, даже в ограниченном режиме, че не завдится - догадайся сам. Подозреваю, что бОльшая часть "НЕ ЗАПУСКАИЦЦА!!11" связана с этим.
Поставлялась с эпически древним биосом F6 - при установке 13Gen сразу заливать F23, 13700KF завелся без танцев.
================
1. ПРОВЕРИТЬ ВЕРСИЮ и РЕВИЗИЮ МАТЕРИНКИ!!!!
a) "Aorus Elite" и "Aorus Elite DDR4" - это РАЗНЫЕ материнки, первая под DDR5.
b) ревизию на матери смотреть внизу слева под золотыми конденсаторами звуковухи
ревизия на матери -> ревизия на сайте
Rev 1.0 -> Rev 1.0
Rev 1.1 -> Rev 1.x
Rev 2.0 -> Rev 2.0
c) ВНИМАТЕЛЬНО выбрать свою материнку на сайте гигабайт!
2. Скачать биос F23, распаковать, найти там файл "Z690AORUSELITEDDR4.F23" (это и есть биос).
3. вытащить биос куда-нибудь, переименовать его в GIGABYTE.bin
не перепутать "i" и "y", должно быть написано правильно!!!!
4. Форматнуть флэшку в FAT32 (если уже - можно даже не чистить), закинуть GIGABYTE.bin на флэшку в корень.
5. Флэшку вставить в разъем который подписан "BIOS".
6. Подключить питание матери, гига говорит, что подключать надо оба, и 24 пин, и 8+4 пин.
7. Мать не включать. Нажать кнопку QFLASH, мать сама включится и начнет шить.
Ждать, пока не перестанет мигать оранжевый светодиод прямо рядом с кнопкой. Ждать около 5 минут.
a) Процессор, память и видюху можно не вставлять. Если уже вставлено - можно не вытаскивать.
b) шьет отдельный независимый процессор. Если мигнул свет или что угодно пошло не так - просто повторить (то есть выключить и нажать QFLASH)
с) Обязательно дождаться, пока не перестанет мигать оранжевый диод. Если процессор и память уже вставлены - мать после прошивки сама перезагрузится.
================
Плясал пол вечера, не заводилось с i7-13700kf. В итоге снял Thermalright IFX-14 с перепиленным креплением, вставил 12Gen i3-12100 (хорошо что он был, купил полный комплект для мамы (в смысле моей мамы)) - завелось с первого раза. Посмотрел биос. Оказывается, он там был F6, а для 13Gen надо F20+.
================
Но нужно помнить, что есть еще такие же матери z690 GAMING X (я не понял чем она отличается кроме формы радиаторов. Что интересно, есть даже подсветка) и z690 UD (нет радиаторов на дополнительных М.2 и нет одного М.2, то есть М.2 всего три штуки.) В остальном матери одинаковые, но Gaming X и UD дешевле.
Мне досталась версия Rev. 1.1. От Rev.1.0 отличается мосфетами, на 1.0 мосфеты по 60Ампер, на 1.1 мосфеты по 70Ампер. Судя по фоткам других покупателей, версии продаются разные.
Если памяти две планки - ставить во второй и четвертый разъемы.
Дмитрий Задунайский
10.10.2024
Оценка пользователя
Великолепно
- + Отлично работает с 13 поколением процессоров. Память встала на 5200 опцией в биосе. Самая дешевая материнская плата с DDR5 на Z690 чипсете. Надежность Ultra Durable - используются элементы с более дорогих линеек. Седьмой год сижу на серии UD, комп никогда не выключается, проблем никаких.
Как всего этого добиться читайте в комментариях! - - Запускал 5 часов. Почему читать ниже.
Первое, что надо - это прошить плату на биос F20 (последний на момент написания, он дает поддержку 13 gen). Прошить по инструкции и не по одной у меня не получилось. Прошивка обновляется 2-3 минуты и виснет или перегружается.
Что надо для удачной (гарантированно) прошивки.
1) старую флэшку usb 2.0 небольшого объема (я нашел 2 gb)
2) форматируем
3) распаковываем в корневой каталог файл биоса и переименовываем его на GIGABYTE.bin (в иделе 1 файл на флешке и все без всяких каталогов и прочего)
4) Берем материнку, втыкаем в нее (при выключенном питании) 24-пиновый шлейф на питание, больше ничего не подключаем и не вставляем в плату
5) вставляем флешку с биосом в слот USB с надписью BIOS, включаем питание на блоке питания и нажимаем на плате кнопочку qflash plus.
Начнет мигать индикатор оранжевого цвета (если все нормально, он будет мигать около 7 мин 30 сек), если 2-3 минуты значит ничего у вам не обновилось. Когда закончит мигать выключаете питание и можно начинать сборку компа. У вас должна стоять новая биос.
НО! И после этого у меня ничего не заработало, был черный экран.
Дело оказалось в памяти. Если вы ставите 2 слона, то ставьте их строго в B1 и B2 слоты. В А1 и А2 вы не сможете запустить комп, при этом будет гореть красная диагностическая лампа DDRAM.
Евгений
10.10.2024
Оценка пользователя
Великолепно
- + Топовый чипсет линейки. Этим всё сказано. Ну и бонусом 4 слота под оперативную память. Чего ещё желать?! Ах, да! Чуть не забыл: она может обновить себе биос «в одиночестве», ей даже проц не нужен для этого. Версия биоса на момент сентября 2022 года идёт самая первая из коробки. Сразу же скачал F4 и залил без проблем. На всякий случай.
- - 1. Нет поддержки SATA интерфейса портов М.2
Хотя сами диски более живучие, чем Пси. И было бы неплохо иметь такой порт на этой плате, но это кому как. В любом случае не стоит покупать себе М.2 диск, работающий по SATA.
2. Полноценно работает только с версией Windows не ниже 20Н2. В противном случае половина драйверов, в том числе встроенной видеокарты процессора, например, i5-12400 не установятся. Это когда юзер покупает себе всё, кроме видеокарты, потому что ещё не накопил. И мечтает перекантоваться пока на IGP.
3. Начиная с z590 (а может и раньше, не проверял) отсутствует поддержка видеокарт младшего поколения. То есть свою старенькую 460-ю или 670-ю здесь Вы никогда не запустите. Только более свежие карты. Начиная, хотя бы, с линейки 1660Super и выше.
4. За эти деньги могли бы и WiFi прилепить к ней. Она стоит почти 13к!!! При этом есть у Гигабайта такая же, но с ВиФи. Разница в цене рублей 300-400. Я брал из наличия, ну и по причине нежелания ждать, когда привезут. Да и мне лично не важен был этот параметр. Есть надёжный внешний модуль от TP-Link.
5. Цена. Естесственно, хотелось бы чуть дешевле. ??
VASIA39
24.11.2024
Оценка пользователя
Ужасно
- +
Хороший питальник
- -
Биос
Купил и познал лютый головняк с запуском. Установил ддр 4 две плашки по 16 adata xpg в слоты а2 б2 как рекомендуют , при запуске винды система висла намертво через минуту. Иногда даже не успевала загрузиться и комп вис. Методом проб и ошибок выяснил, что при установке памяти в слоты а1 б1 комп не виснет, но при выставлении в биосе xmp профиля 3600 проблема проявляется опять. Биос из коробки f3. Вобщем решение: установил память в слоты а1 б1, убрал xmp на стоковую 2666, скачал все последующие версии биос, установил последовательно до последней версии, где то на f25 версии выдал сообщение что память рекомендуется поставить в слоты а2 б2, то что такая расстановка при версии f3 приводила к зависанию как то прошло у них незамеченным видимо. На последнем биосе все запустилось, запустился и xmp профиль 3600, поставил память в а2 б2, все заработало. Но, зарустил игру battlefield 2042 вылетел на рабочий стол через 5 мин, один раз вообще рибутнулся пк. По температурах все норм, процык 12600kf видяха 4070, температуры 50 и 60 градусов соответственно, блок на 750 ватт. По комментариям вспомнил, что что то было про xmp профиль, мол ставить нужно 3200. Так и сделал, все заработало за полтора часы игры ничего не вылетело. Просто остался вопрос в материнке ли это дело или все же в оперативной памяти. Либо вообще процессор не поддерживает 3600 и он фурычит только на 3200 на ддр 4, хотя это же гарантированно рекомендованный максимум
Amoral_ru
14.05.2023
Оценка пользователя
Великолепно
- +
Отличные характеристики для своей цены.
- -
Свист дросселей под нагрузкой есть, но чтобы его услышать нужно поднести ухо прямо к плате. В закрытом корпусе ничего не слышно.
Получилось купить по очень хорошей цене за 12500. Упаковка была вскрыта, но следов установки не было. Возможно из-за этого и была такая низкая цена. В пару к ней прикупил 13600kf и оперативку Kingston Fury Renegade 32Gb 6400MHz (KF564C32RSK2-32). Почитав отзывы переживал что будут проблемы с оперативкой на частотах больше 5600, но опасения не оправдались. Биос обновил до версии F24a. Легко запустила оперативку c xmp на 6400. А вот с разгоном оперативки пришлось помучаться. Угробил несколько дней на поиски стабильных параметров при частоте 6800, но в итоге вернулся на 6400 и просто оптимизировал тайминги и ужал напряжения. А так в целом даже смогла оперативку на частоте 7200 запустить, но в тестах на таких частотах не стабильна. Хотя может в разгоне оперативки виновата сама оперативка или проц. Главное что xmp работает без проблем.
А вот разгон проца порадовал. Ещё со времё z590 гига мне по сравнению Асусом понравилась больше, т.к. на Асусе у меня 11700к грелся сильнее и сбрасывал частоты, а гига из коробки выжимала из него все соки и показывала максимальные результаты в тестах, но температуры были в норме и частоты держала на максимуме. Такая же ситуация и с 13600kf. Хотел взять изначально 12600к, т.к. по обзорам 13600к у всех значительно сильно грелся, но там как правило тестируют на асусе или мси. В стоке прямо из коробки 13600к на ней можно сказать что буквально холодный, потребление примерно 160Ватт и частоты в тесте CBr23 не сбрасывает. Для небольшого разгона выставил LLC в medium, не фиксированный разгон до 5,4/4.3, а при однопоточной нагрузке буст до 5,7 на двух ядрах. Лимиты и энергосберегайки всё в стоке. Потребление до 190 ватт. Воздух noctua nh-d15s вывозит без проблем. Но сразу заменил рамку для крепления процессора. Алгоритмы гиги для работы с процом прям отличные. И никаких мучений с фиксированным разгоном, убиранием лимитов и подбором напряжений для стабильной работы. Какой в этом смысл, если производительность одинаковая? Достаточно подобрать LLC с которым может справиться кулер и этого достаточно.
Это уже пятая материнка от гиги и пока в целом мнение положительное. Был только брак со звуком на одной материнке, но по гарантии мне за неё вернули деньги в тот же день.
Drallex
10.10.2024
Оценка пользователя
Великолепно
- + По железу — это топ! Многослойная плата, усиленные разъемы, Цифровой VRM-модуль, целевые 19+1+2 фазы питания, Танталовые кондеры, Радиаторы везде(На всех портах NVMe( а их 5 штук!!!), вокруг проца, с задней стороны материнки ) PCI-E 5.0, Bluetooth, Wifi 6, 10 Gb LAN, Датчики температуры, ARGB-подсветка, Кнопки(Питания, ресет, прошивка прям на материнке с кнопки), Качественный звук, XMP 3.0, Overclocking -т.е. есть всё, что нужно) Куча портов для вентиляторов. Нет вентилятора на 10Gb Lan как в z590 aurus master(считаю это плюсом). Индикатор ошибок, Куча USB сзади. У меня занято 7 штук.
- - Прошивка — Сразу шейте на последнюю прошивку(Благо можно шить даже без проца и памяти с флешки) Запиши прошивку на флешку заранее, если у вас один комп — У меня не завелась с модулями gskill из коробки. Прошивалась 5 минут — это были самые долгие 5 минут в моей жизни!=). Еще есть шанс поймать глюк на русском биосе. Кому то может показаться мало подсветки на ней — она строгая. Радиаторы вокруг проца большие, некоторые кулеры могут не встать. Лично мне не хватает HDMI порта на задней панели.
DeepDante
24.11.2024
Оценка пользователя
Великолепно
- +
- Внешний вид и компоновка
- Кол-во слотов M2 и радиаторы для них
- Питание, 70А на фазы
- Хорошие радиаторы на цепи питания
- Модуль TPM 2.0
- -
- Биос, прости господи
- Термопрокладки на верхнем радиаторе M2
- Отсутствие полноценных аудиовыходов
Перешел на нее с MSI MAG z390M Mortar. Сразу в глаза бросился отвратительный БИОС. На MSI режим XMP был в разы легче, настраивался на огромное кол-во частот как по памяти, так и по ЦП (были готовые пресеты).
Тут же на память всего 2 пресета, на ЦП я вообще не нашел их. Далее из минусов - термопрокладка на радиаторе М2. Она слишком маленькая, не прижимается к SSD, жду новые. По аудиовходам - определенно минус, но я знал, на что иду, поэтому общую оценку не занижаю. Но в остальном, спустя 3 дня после сборки ПК на ней, минусов я не заметил, все радует. Память вставил во 2-4 слот, применил XMP пресет на 3200, все завелось без доп. настроек.
Так же стоит отметить, что имея кулер DARK ROCK PRO 4 от "тихих", он абсолютно не мешает как плашкам памяти, так и радиаторам на материнке.
Отзыв дополню фотографиями и тестами позже.
Конфиг сейчас такой:
- i5 12600KF
- RTX 3070TI Gigabyte Aorus
- 2*8 GB Kingston FURY Beast Black (KF432C16BBK2/16)
- DEEPCOOL PQ850M
parafexis
23.01.2022
Оценка пользователя
Великолепно
- +
- Полный "фарш" флагманского Z690-чипсета;
- Цена (мне ещё и удалось забрать по акции за 16 999 руб);
- Дизайн;
- Обвешана внушительными радиаторами;
- Сохранили 6 штук SATA3-портов;
- 19 фаз питания;
- 2.5 Гбит/сек встроенная сетевая карта (приятный потенциал на будущее, учитывая, что я очень долго собрался сидеть на материнке);
- флагманская звуковая встройка; мне до этого особо нет дела, но читал, что хвалят: тут ALC1220 с обвязкой из 5 конденсаторов Nichicon + 4 плёночных конденсатора Wima;
- Софтина App Center, которая выскочила сразу после установки винды, предложила установиться, а затем предложила скачать и установить все драйвера; я долго сомневался, писать ли это в "достоинство" (после моей старой h97-материнки такая фишка меня приятно удивила); решил написать, т.к. софтина в итоге показалась мне НЕраздражающей и НЕ делающей того, что мне не надо;
- -
Примечание. В этом блоке я напишу не объективные недостатки, а МОИ нюансы и МОИ субъективные неудобства, с которыми я столкнулся; так что не нападайте! Плата отличная и оценка ей всё равно максимальна, как и мнение моё о ней - пока что наилучшее. Итак:
- все разъёмы подключения корпусных вентиляторов расположены в правом нижнем углу платы (провода пары корпусных вентиляторов пришлось проводить не так, как я хотел);
- нет PS/2 разъёмов - пришлось покупать переходник с usb для своей любимой клавиатуры;
- отсутствуют DVI-D и D-Sub видеовыходы;
- в прилагаемой инструкции пользователя отсутствует печатное описание разделов BIOS - ограничились только парой страничек: о входе в биос, о меню загрузки и о Q-Flash. Для описания разделов биоса разместили qr-код для перехода на веб-сайт Gigabyte. Несколько грустно мне было, т.к. на старой материнке была толстенькая брошюрка, половина которой - описание биоса.
Плата в полной мере осуществляет то, для чего я её покупал:
Тихо и спокойно служит мне аппаратной платформой для работы i7-12700k и Windows 11. Не чудит, не напрягает траблами, не завлекает ковыряться в её биосе.
Ну а те случаи, когда мне в биосе всё же пришлось побывать - я там без проблем сделал всё, что хотел.
В частности:
1) слегка погнал оперативку и ужал тайминги, получив DDR5-5400 @ 36-39-39-52 (VDD - 1.275, VDDQ - 1.325).
Используемые модули памяти: Kingston Fury Beast DDR5-5200 (на микронах). XMP-профили использовать не стал, т.к. их тайминги далеки от оптимальных.
Особенность: XMP-профили предлагаются по производителям микросхем памяти. Производителя микросхемы памяти материнка естественно отображает. Пример будет на одной из прикреплённых картинок. Если что, данный отзыв и данная картинка относятся к первой ревизии биоса (F3); в будущих наверняка завезут ещё профилей, если кому они актуальны.
2) Выставил режим работы пары вертушек в зависимости от температуры проца и так, как мне нужно. Здесь тоже интересное новшество по сравнению с моей старой материнкой h97: источник температуры для поведения вентилятора теперь можно указать самому, выбирая между следующими вариантами: датчики материнки, CPU, датчик VRM, первый PCI-E x16.
По температурам: в стресс-тестах проца датчик на VRM показывал 47 градусов. В корпусе пять 140х140 вертушек.
Пришелец-OR67835
24.11.2024
Оценка пользователя
Хорошо
- +
Размер, характеристики, небольшая подсветка, количество разъемов SATA
- -
Цена, установка данной платы.
Собрал данную материнку с видюхой rtx 3060 12gb, проц 13400 2 плашки оперативы по 8 от кинга, блок питание на 1к ват.
Ох и поседели же мои волосы пока я всё это собирал.
Проблем не было, всё встало как родное но когда дело касалось запуска компа, запустился, поработал и отключался, долго не понимал в чем дело, перегуглил всё, и оперативку перетасовывал как карты в казино.
А дело было в биосе, в материнке есть специальный usb разъем для установки биоса, вставляешь флешку, жмёшь на материнке волшебную кнопочку по установке биоса и он всё это делает за тебя, после всё заработало и поэтому одну звезду я всё таки убрал. Но и после пришлось в биосе покапаться чтобы поставить xmp профиль, ибо выпендривался и не пускал меня на рабочий стол.
В целом уже прошло 3 месяца, не жалуюсь, попотел вначале, чтоб в итоге сейчас кайфовать, никаких сложностей больше не возникает, радуюсь жизни, в играх всё чётко на ультрах, проц чувствует себя как дома, выше 55 градусов не поднимается.
Andrew M.
10.10.2024
Оценка пользователя
Плохо
- + + Богатое оснащение
+ Доступность на рынке
+ Высокий уровень ТТХ
+ Хорошая система питания
+ Отличная система охлаждения M.2 - - + Сырой БИОС
+ Сырое ПО, Ужасная работа с ТОПовой DDR5
+ Скучный дизайн
По оснащению выше, по стоимости ниже ближайших конкурентов. (Asus стоят дороже: ROG STRIX Z690-E GAMING WIFI- на 9 тысяч, и ROG MAXIMUS Z690 APEX-на 19 тысяч (50%) соответственно.
Отличное охлаждение дисков M.2 NVMe- максимальная температура не превышала 35 градусов
По процессору промежуточный результат в 5.1 GHz. Потенциал разгона пока упирается в продуваемость корпуса, и оптимизацию СВО
Дизайн (в сравнении с MSI и ASUS ROG серией ) более скромный
! НЕ ПОНРАВИЛАСЬ СЫРОЕ ПО в части работы с DDR5. Не работает от слова СОВСЕМ:
На момент сборки, 03 февраля 2022 года, на сайте Гигабайт прошивка F7c.
С версии F7a заявлена работа на частотах 4800~6000+ MHz. (Из коробки 6000)
По ФАКТУ, ТОПовая память G.Skill Trident Z5 6000MHz, cl36, 1,35v НЕ ЗАВЕЛАСЬ! На последней прошивке...
Александр К.
10.10.2024
Оценка пользователя
Хорошо
- + Поддержка DDR5, чипсет Z690 и поддержка новейших процессоров 12 поколения, контрольные лампочки загрузки, обновление биос без запуска платы по кнопке Q-Flash.
- - Проблема с запуском на старых видеокартах, т.к. производитель отключил по-умолчанию их поддержку. При отсутствии процессора со встроенным графическим ядром, запустить эту материнку со старой видюхой без танцев с бубном у вас не получится. Надо каким то образом попасть в настройки БИОС и включить параметр "CSM support". Я помучился с GTX670, а в отзыве о GIGABYTE Z690 GAMING X мучались с ATI Radeon 5850.
sky1982
10.10.2024
Оценка пользователя
Великолепно
- + Всем доброго вечера. Приобрел эту плату 19.02.22 вместе с процессором I5-12600К. Материнская плата отличного качества, для меня это первая плата на топовом чипсете. Решил сразу купил с памятью DDR5, на будущее. Но столкнулся с неприятностью. Читать ниже.
- - Когда собрал все железо, она отказалась запускаться. Как это всегда бывает с новым железом, она уходила постоянно в перезагрузку после post code C1. Думал идти в гарантийный отдел. Но мне помогла эксперт Алиса на форуме магазина, сказала попробовать прошить биос. И как оказалось она права, видимо первая из поставок и биос косячный. Биос легко прошить на этой плате даже если компьютер не запускается. Берете флешку, скачиваете в корень последнюю версию биос с официального сайта, переименовываете файл на GIGABYTE.bin, потом вставляете флешку в специальный вход USB на задней панели и на плате нажимаете кнопку Q-FLASH-Plus, но один момент, в плату должно быть подключено только питание, видеокарта, процесоор и прочее должно быть вынуто.
Ольга Т.
19.11.2024
Оценка пользователя
Великолепно
- + 1) PCIe 4.0 x4 2260/2280/22110 или PCIe 4.0 x3 2260/2280/22110. 6 SATA портов. 2) Хорошая встроенная звуковая карта на Realtek ALC1220-VB 7.1 3) Подсистема питания 19 фазная (16 фаз на процессор) и хорошее пассивная система охлаждения VRM и M.2 SSD 4) Один слот PCI Express 5.0 5) Кнопка перезагрузки, кнопка Q-Flash Plus. Могли бы добавить кнопку CMOS но нет есть только перемычка.
- - Субьетивно: 1) Цена 2) Довольно скудная комплектация: 2 SATA, G connector, M2 screws, User's Manual, Quick Installation Guide 3) Кнопку Q-Flash и кнопка перезагрузки Plus могли разместить на задней панели для удобства, отсутствие кнопки CMOS и индикатора посткодов.
Никодим Паголосян
10.10.2024
Оценка пользователя
Великолепно
- + Мамка супер. Ей на все пофиг, 19 банок плюс 2 плюс одна. По питанию супер. Но, ранее не соврали, думал шутка. Крепление, защелка видеокарты отломалась из-за конструктива пластика. Вот я ржал. Систему собрал, кастом сво сделал , разбираю для полной сборки и аккуратно нежно вытаскиваю видюху. Фигакс защелка падает на дно Тауэра. Что............ . Да это правда. При первой отделке структура пластика как пористая или грануллная. Все....
- - Защёлка видеокарты отвалилась при первой установке, пластик брак, но не только как меня. Пофиг, в январе 24 первый срок для видеокарты стал выдавать ошибки, не работает и вырубает комп в зависании. Жесть. С 3070 тi (( выясняю причины, так как на втором порту работает, но там не 16 а 4(( оказалось , убрал шлейф, подключил на прямую и отлично. Зря гнад
Androsius
24.11.2024
Оценка пользователя
Великолепно
- +
Хорошая цена
Хороший звуковой кодек, SPDIF
- -
Больше как замечание. Видеокарта 3080ti сразу не запустилась. На ДНС клубе нашел совет, что нужно включить в БИОСе CSM Support - включил - все заработало.
Отдельно как небольшой минус - всего 2 аналоговых аудиоразъема.
Хорошая, свежая материнка. Критерием выбора было:
- большое количество SATA,
- хорошая звуковая карта,
- хорошее питание на фазы,
- встроенная графика.
В комплекте 2 SATA кабеля и 4 винта для NVMe.
От аудиокарты просто в восторге, когда включил обычные микролабы - даже не понял что случилось - небольшой вауэффект и теперь чаще включаю музыку.
При подключении интерента установился софт от Gigabyte: Lanch App Center. Все обновления драйверов и БИОСа можно скачать оттуда.
Шайтанама
24.11.2024
Оценка пользователя
Великолепно
- +
Звук отличный.
Куча слотов м2.
16 фаз есть 16 фаз.
Если ты не понтовый казах, можно не брать аорус и сэкономить 2,5 рябчика.
Про текстолит кто-то уже до меня писал.
Подсветочка прикольная.
- -
Товарищ, помни! Покупая эту доску, сразу имей флешку с прошивкой биоса.
На данный момент золотовата.
Всё сложно с 3060
Собрал, запустил, и шайтан-машина наотрез отказалась ходить дальше биоса. Беглый гуглёж выявил проблему: в настройках нужно включить поддержку CSM. Проблема в проблеме: сохраняет все настройки, кроме поддержки CSM. Решение: накатить крайнюю обнову. ХMP на 3200 поставить обязательно. Если не поставить, в игрулях будет вырубать всё что что видит вплоть до сетевого фильтра.
З.Ы. БП правда не виноват.
Алоосод
24.11.2024
Оценка пользователя
Хорошо
- +
Она красивая, холодная, прогрессивная
- -
4 часа пытались понять, почему она так долго загружается на биосе.
Странная ситуация с разгоном ЦП.
История в том, что был в свободном доступе М.2 SATA от ноута, решили как затычку сделать и на него накинуть 11 вин, но тут не задача, сначала мы не хотели загружаться с флешки, так как она была со структурным разделом MBR и вин переставала загружаться прям вначале, где эти точки вальс танцуют.
Потом она оооочень долго удаляла разделы на этом М.2, (видимо, как предположили, она очень долго лежала, часть секторов забыло свое значение и из-за этого было шоу поле чудес) а вот после всех этих танцев с бубном вин решил порадовать нас своей заставкой и дальше по стандарту.
Пришелец-YK5740
24.11.2024
Оценка пользователя
Великолепно
- +
1.ATXформат
2.Приятный материал и покраска
3.6sata портов, 4m2порта
4.Дисководы уже есть не у всех, та что специальная кнопка просто маст хэв, даже без процессора авторизируется
5.Укреплён слот
6.Раздельный радиатор на 1ый m2(у меня друг хотел поменять м2 так со спиртом отдирал термопрокладку)
- -
1.Радиаторы хоть и алюминиевые, но даже не сделана спрятаны щели (буквально с любой точки света можно посмотреть под каждый радиатор и увидеть пещеру).
2.Все конекторы вентиляторов снизу и верхние и задние никак не подключить
3.А собственно где какойто подарочек? даже 1 наклейку жалко положить(
Начните ложить наклейки как в асус, хотя тож странно компания одна, и за 16к я вижу её прикольной
Денис П.
19.11.2024
Оценка пользователя
Великолепно
- + Цена и система питания
- - Уродский биос
VASAych
24.11.2024
Оценка пользователя
Великолепно
- +
Для меня - 4 разъема под М2, 6 портов под SATA, хороший диапазон для разгона оперативки, хороший уровень звука.
- -
Всего два разъема под аудио вход/выход. Учитывая что слушаю в основном через наушники - не критично. Не самый удобный доступ для отщелкивания видеокарты
В комплекте с 12600KF и RTX 4060 и 32 Gb оперативы думается мне для работы с чертежами хватит на ближайшие лет 5 точно.
Перед установкой дисков M2 ознакомьтесь в какой слот их вставлять, например Samsung 860 Evo встанет только в нижний слот. И откручивать винты с планки над дисками M2 нужно аккуратно, винты слева с завода вкручены намертво, сорвал грани, в итоге откручивал/закручивал подкладывая кусочек синей изоленты
Олег Ш.
10.10.2024
Оценка пользователя
Ужасно
- + Соотношение цена качества
- - Отвратительные танцы с бубном вокруг БИОСа. Купил на компьютер под i5 13600kf и DDR 5: итого 2 вечера танцы с бубном. Прошивка не загружается. Кнопок на плате 2 штуки! В инструкции написано нажимать на одну правую (на плате она подписано как питание (rst чего то там) - wtf!), на плате фактически есть другая кнопка (левая), подписанная как q-flash. Ни одна из них не выполняет заливку прошивки. В общем эта плата одна большая беда.
Лучшие цены сегодня на GIGABYTE Z690 AORUS ELITE DDR4
График изменения цены GIGABYTE Z690 AORUS ELITE DDR4
Обзоры и руководства на GIGABYTE Z690 AORUS ELITE DDR4
Характеристи GIGABYTE Z690 AORUS ELITE DDR4
| Процессор | |
| Производитель процессора : | Intel |
| Сокет : | LGA1700 |
| Поддерживаемые процессоры : | Intel 12th Gen. Core i9/i7/i5 |
| Количество сокетов : | есть |
| Чипсет | |
| Производитель чипсета : | Intel |
| Чипсет : | Intel Z690 |
| Память | |
| Количество слотов оперативной памяти : | 4 |
| Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
| Режим работы оперативной памяти : | двухканальный |
| Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
| Максимальная частота памяти : | 5333 МГц |
| Максимальный объем памяти : | 128 ГБ |
| Слоты расширения | |
| Количество разъемов M.2 : | 4 |
| Слоты PCI-E подробно : | 2 x PCI-E 5.0 x4, PCI-E 5.0 x16 |
| Слоты накопителей подробно : | 6 x SATA 6G |
| Аудио/видео | |
| Производитель звукового чипа : | Realtek |
| Звук : | HDA |
| Звуковая схема : | 7.1 |
| Звуковой чип : | Realtek ALC1220-VB |
| Сеть | |
| Скорость Ethernet : | 2.5 Гбит/с |
| Беспроводные интерфейсы : | без Wi-Fi |
| Дополнительные параметры | |
| Поддержка RAID : | SATA RAID 0, 1, 5, 10, нет |
| Поддержка RAID : | есть |
| Область применения : | игровая |
| Особенности : | поддержка UEFI |
| Форм-фактор материнской платы : | ATX |
| Комплектация : | материнская плата - 1 шт, кабель SATA - 2 шт, документация |
| Тип системы охлаждения : | пассивное |
| Задняя панель | |
| Разъемы на задней панели : | 2 x USB 3.2 Gen2 Type-A, 3 x USB 3.2 Gen1 Type-A, 4 x USB 2.0 Type-A, 4 x USB 3.2 Gen1 Type-A, 5 x USB 3.2 Gen2 Type-A, DisplayPort, HDMI, LAN RJ-45, PS/2 (клавиатура), PS/2 (мышь), Thunderbolt 3 Type-C, USB 3.2 Gen2 Type-C, USB 3.2 Gen2x2 Type-C, выход S/PDIF оптический |
| Внутренние разъемы | |
| Внутренние слоты и разъемы : | поддержка PCI-E 3.0, поддержка PCI-E 5.0, разъем питания 24-pin |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
