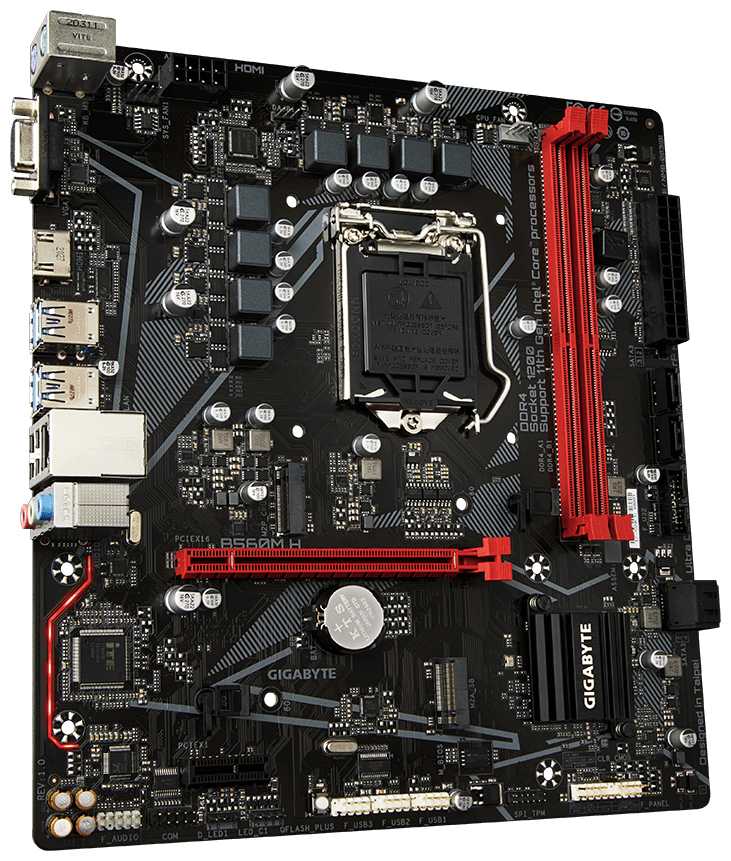

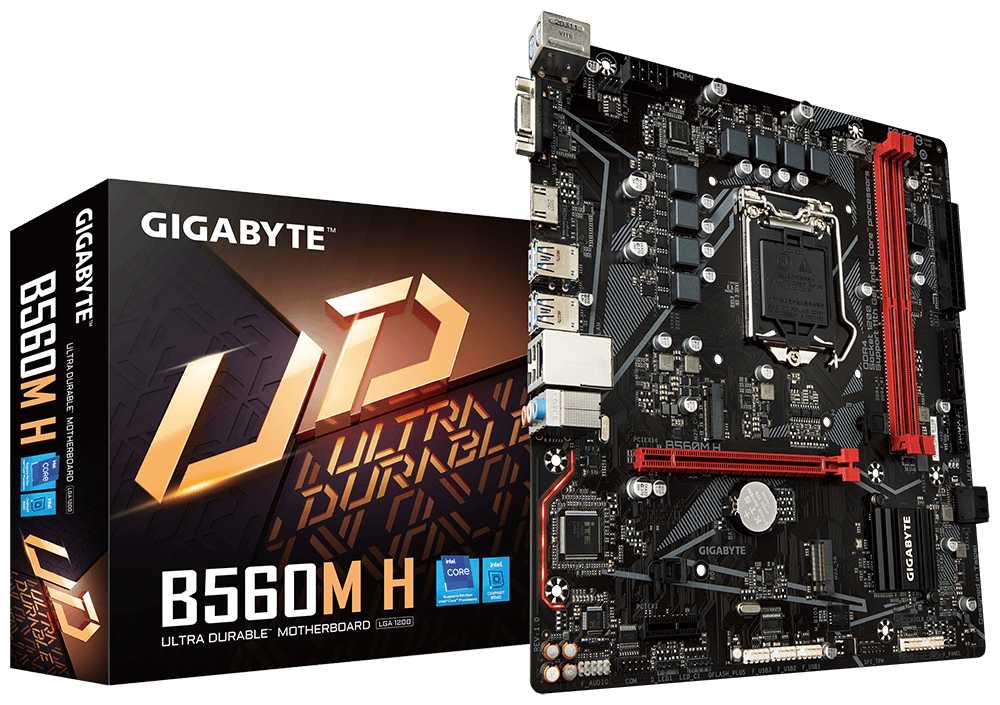

Отзывы о Материнская плата GIGABYTE B560M H (B560M H)
Краткие характеристики:
- форм-фактор: microATX
- сокет: LGA1200
- чипсет: Intel B560
- тип памяти: DDR4 DIMM
- количество слотов памяти: 2
- максимальная частота памяти: 3200 МГц
- количество слотов M.2: 2
- поддержка PCI Express: 3.0
- 4.0
- беспроводные интерфейсы: без Wi-Fi
Плюсы по отзывам пользователей - Почему стоит купить GIGABYTE B560M H (B560M H)?:
- Поддержка разгона оперативной памяти через XMP-профили:
- Память до 3200 МГц активируется без ручных настроек, включая комплекты Kingston Fury, Crucial Ballistix и ADATA.
- Возможность ручного разгона до 3600 МГц с оптимизацией таймингов (например, 16-20-20-40).
- Стабильная работа в двухканальном режиме при установке модулей в слоты A2/B2.
- Два слота M.2 с разделением по поколениям процессоров:
- Верхний слот (PCIe 4.0 x4) работает с CPU 11-го поколения, обеспечивая скорость до 3500 МБ/с.
- Нижний слот (PCIe 3.0 x4/SATA) совместим с 10-м поколением, подходит для накопителей NVMe и SATA.
- Поддержка RAID-массивов при использовании двух накопителей.
- Стабильная работа с процессорами до i5-11400:
- Энергоэффективность при ограничении TDP до 65 Вт (температура VRM не превышает 70°C под нагрузкой).
- Совместимость с кулерами типа DeepCool Gammaxx 400, обеспечивающими пассивное охлаждение VRM.
- Автоматическое обновление BIOS через Q-Flash Plus без установки CPU и памяти.
- Удобство настройки UEFI BIOS:
- Русскоязычный интерфейс с опциями для тонкой настройки мощности (Power Limit) и управления вентиляторами.
- Возможность активации Resizable BAR для повышения производительности видеокарт NVIDIA RTX 30-й серии.
- Быстрая загрузка системы при включении Fast Boot.
- Расширенная совместимость с периферией:
- Поддержка Legacy-режима для старых видеокарт (например, GTX 750 Ti) через активацию CSM Support.
- 6 портов SATA III с горячей заменой и RAID 0/1/5/10.
- Интегрированный аудиокодек Realtek ALC887 с подавлением помех.
- Надежная эксплуатация в офисных и бюджетных сборках:
- Работа 24/7 в качестве сервера под управлением Linux (требуется ядро версии 5.12+ для корректного мониторинга датчиков).
- Поддержка Wake-on-LAN и удаленного управления.
- Минимальное энергопотребление в режиме простоя (до 15 Вт).
- Универсальный форм-фактор ATX:
- 4 слота PCIe (x16, x4, x1, x1) для установки дополнительных контроллеров.
- RGB-подсветка с управлением через RGB Fusion 2.0 (статическое свечение, без регулировки цветов).
- Усиленные разъемы PCIe и DIMM для защиты от деформации.
Минусы по отзывам пользователей:
- Ограничения при использовании CPU 11-го поколения:
- PCIe 4.0 x16 переключается в режим x8 при активации верхнего слота M.2, снижая пропускную способность видеокарт.
- Отсутствие радиаторов на VRM приводит к троттлингу при длительной нагрузке на i7-11700K (температура до 105°C).
- Несовместимость с Thunderbolt 3/4 даже через внешние контроллеры.
- Проблемы с инициализацией накопителей:
- Ошибка "No bootable device" при установке Windows 11 без отключения Secure Boot и активации TPM 2.0 вручную.
- Конфликты с SATA-портами при использовании M.2 SATA в нижнем слоте.
- Требуется ручная настройка AHCI для отображения SSD в BIOS.
- Низкое качество компонентов:
- Пластиковые крепления M.2 ненадежно фиксируют накопители, вызывая самопроизвольные отключения.
- Хрупкий текстолит (толщина 1.2 мм) подвержен изгибам при установке массивных кулеров.
- Китайские конденсаторы Fujicon с повышенным процентом брака.
- Сложности с BIOS:
- Отсутствие профилей вентиляторов по умолчанию (шаттер при 800–1500 RPM).
- Сброс настроек XMP после обновления прошивки.
- Ложные сигналы POST-кодов (например, 5 писков при неисправной видеокарте вместо CPU).
- Ограниченная поддержка периферии:
- Всего 2 разъёма для вентиляторов (CPU_OPT и SYS_FAN1) с максимальным током 2А.
- Отсутствие USB-C на задней панели и внутреннего разъёма USB 3.2 Gen 2x2.
- Проблемы с распознаванием аудиоустройств в Linux (требуется патч ядра для ITE IT8688E).
- Проблемы совместимости:
- Конфликты с видеокартами AMD RX 5000/6000 (BSOD из-за драйверов PCIe 4.0).
- Нестабильная работа Wi-Fi-адаптеров в слотах PCIe x1 (прерывания IRQ).
- Ошибки инициализации памяти Samsung B-die на частотах выше 3400 МГц.
- Шум и нагрев:
- Катушки дросселей издают высокочастотный писк под нагрузкой.
- Чипсет B560 нагревается до 75°C при активном использовании PCIe-устройств.
- Отсутствие фильтров на аудиовыходах (фоновый шум при использовании Hi-Fi-наушников).
Обзор GIGABYTE B560M H (B560M H)*:
Пользователи неоднократно сталкиваются с критической проблемой: верхний слот M.2 функционирует исключительно с процессорами 11-го поколения, что делает его бесполезным для владельцев CPU 10-й серии. При установке NVMe в этот слот с 10-м поколением наблюдаются аномально низкие скорости (около 500-600 МБ/с вместо заявленных 2100/1100 МБ/с), что сводит на нет преимущества высокоскоростных накопителей. Нижний слот M.2 работает в режиме PCIe 3.0 x4, но его расположение под видеокартой вызывает перегрев SSD при активной нагрузке. Для инициализации накопителей в BIOS часто требуется ручное включение режима AHCI, отключение Secure Boot и активация CSM Support, что усложняет установку ОС. В отдельных случаях система вовсе не видит диски в Boot Menu до изменения этих параметров.
Проблемы с видеовыходом и совместимостью GPU
Характерной "болезнью" платы являются ошибки инициализации дискретных видеокарт, особенно моделей без UEFI-BIOS (например, GTX 950, RX 580). При запуске система издаёт 5 коротких сигналов (трактуемых как CPU error, хотя проблема в GPU) и не выводит изображение. Решение требует установки современной UEFI-совместимой видеокарты (например, GT 710), входа в BIOS, включения CSM Support и переключения PCIe устройств в Legacy-режим. Без этих манипуляций использование старых GPU невозможно. Дополнительные сложности возникают с DisplayPort — иногда изображение появляется только через HDMI при первичной настройке. Отмечаются конфликты с конкретными моделями (например, RX 6700 XT работает только в нижнем PCIe x16 слоте).
Термальные ограничения и слабая подсистема питания
Отсутствие радиаторов на VRM — ключевой недостаток, приводящий к перегреву цепи питания даже с процессорами среднего уровня. При нагрузке на i5-11400F температура VRM достигает 85-104°C в стресс-тестах AIDA64, что провоцирует троттлинг и нестабильность. Для i7-11700 ситуация критична: напряжение Vcore проседает до 1.128 В, вызывая сбои. Система стабильна только с процессорами до 65W TDP (i3-10100F, i5-10400F) и при активном обдуве VRM башенным кулером, направленным на сокет. Разблокировка Power Limit в BIOS для повышения производительности (например, PL1=130W для i5-10400F) усугубляет перегрев. Владельцы i9-11900 вынуждены искусственно ограничивать TDP до 65W для предотвращения перегрева.
Сложности с оперативной памятью и разгоном
Плата демонстрирует капризность при работе с XMP-профилями: частые сбросы частот с 3600 МГц до 2400-2666 МГц, вылеты в играх и ошибки инициализации. Для стабильной работы на 3200-3600 МГц требуется ручная настройка таймингов (например, 18-18-18-38) и повышение напряжения до 1.4V. Двухранговые модули (Samsung, Ballistix) работают хуже одноранговых. Память стабильно функционирует только в слотах A2/B2 — установка в A1/B1 вызывает сбои. После замены модулей или обновления BIOS часто необходима повторная тренировка памяти с перезагрузками. В редких случаях плата не видит все 4 слота при установке 4 модулей.
Стабильность работы и особенности BIOS
Прошивка до версии F6 (из коробки часто поставляется с F2-F4) считается обязательной для устранения "детских болезней": глюков инициализации, случайных перезагрузок, BSOD. Однако даже после обновления сохраняются проблемы: зависания на логотипе Gigabyte при загрузке, сброс настроек BIOS, невозможность выключить ПК без отключения от сети. Настройка Secure Boot для Windows 11 требует ручного включения fTPM в старых версиях BIOS. Интерфейс UEFI критикуется за запутанность — параметры разбросаны по разделам (например, ограничение TDP скрыто в "Advanced CPU Settings"). При использовании процессоров 10-го поколения наблюдаются аномалии: CPU не сбрасывает частоту в простое, работая постоянно на максимуме.
Целевое применение и сравнение с аналогами
Плата подходит исключительно для бюджетных сборок с процессорами до i5-11400F и видеокартами среднего класса (RTX 3050, GTX 1660 Super). Для i7/i9 или разгона рекомендованы конкуренты с радиаторами VRM: MSI B560M-A PRO (лучшая стабильность памяти), ASRock B560 Steel Legend (удачное охлаждение и 2 полноценных PCIe x16). Ключевые преимущества Gigabyte — поддержка PCIe 4.0 и низкая цена — нивелируются необходимостью ручной отладки. Идеальная ниша — офисные ПК или медиасерверы на i3-10100 с пассивным охлаждением. Геймерам стоит рассмотреть альтернативы из-за риска перегрева VRM в ресурсоёмких задачах. Качество текстолита ниже аналогов — плата гибкая, крепёж M.2 выполнен хрупкими пластиковыми защёлками вместо винтов.
*Выделили главное проанализировав реальные мнения покупателей с применением AI
Часто задаваемые вопросы F.A.Q.
-
Работают ли оба слота M.2 с процессорами 10-го поколения?
Нет, при использовании процессоров Intel 10-го поколения (Comet Lake) активируется только нижний слот M.2 (PCIe 3.0 x4). Верхний слот M.2 (PCIe 4.0) функционирует исключительно с 11-м поколением (Rocket Lake). Скорость NVMe в нижнем слоте ограничена 2100/1100 МБ/с (чтение/запись), что подтверждено тестами пользователей. -
Почему при старте системы нет изображения с дискретной видеокартой?
Проблема характерна для видеокарт без UEFI-поддержки (например, GTX 9500 GT). Для решения: подключите монитор через HDMI/DisplayPort, временно установите UEFI-совместимую карту (например, GT 710), в BIOS включите CSM Support (Boot → CSM Support → Enabled) и установите "Boot from PCI devices" в Legacy. После сохранения настроек работоспособность старых GPU восстанавливается. -
Как интерпретировать 5 коротких сигналов спикера при запуске?
Сигналы указывают на ошибку инициализации видеоадаптера. Причины: отсутствие монитора в сети (плата требует активного подключения), конфликт с устаревшей видеокартой или неисправный видеоразъем. Решение: проверьте питание монитора, используйте другой видеоинтерфейс или временно подключитесь к встроенной графике (для процессоров без индекса "F"). -
Почему не активируется XMP-профиль оперативной памяти?
Плата требовательна к совместимости ОЗУ. Убедитесь, что модули установлены в слоты A2/B2 (второй и четвертый). При нестабильной работе: обновите BIOS до F6+, вручную установите напряжение 1.35В и тайминги (например, 18-20-20-40 для 3200 МГц). Некоторые комплекты (особенно двухранговые Samsung) стабильно работают только на 3000-3133 МГц. -
Как решить проблему отсутствия дисков в Boot Menu?
Требуется комплексная настройка BIOS: отключите Secure Boot (Boot → Secure Boot → Disabled), активируйте CSM Support, переключите "Storage Boot Option Control" в Legacy. В разделе IO Ports → SATA and RST Configuration выберите режим AHCI. Для NVMe дополнительно установите драйверы Intel RST. -
Какие процессоры можно использовать без перегрева VRM?
Из-за отсутствия радиаторов на цепях питания максимально допустимыми являются i5-11400F (65W TDP). При нагрузке VRM нагревается до 85-104°C. Для снижения температур: используйте кулеры с горизонтальным обдувом (например, Deepcool Gammaxx), в BIOS ограничьте мощность процессора (PL1=65W), обеспечьте хороший корпусной airflow. -
Как обновить BIOS без установленного процессора?
Воспользуйтесь технологией Q-Flash Plus: скачайте BIOS с сайта Gigabyte, переименуйте файл в gigabyte.bin, запишите на FAT32-флешку. Вставьте её в порт USB_WHITE, нажмите кнопку Q-Flash на плате при подключенном питании. Индикатор мигает 5-7 минут — не прерывайте процесс.
-
Почему Windows не устанавливается или выдает ошибки?
Для Windows 11 требуется: BIOS версии F5+ с включенным TPM 2.0 (Peripherals → Trusted Computing) и Secure Boot. При ошибках установки: отключите Intel Optane RST, используйте загрузочную флешку в формате MBR (не GPT), для NVMe установите драйверы IRST. Конфликты с SATA решаются переключением в AHCI-режим. -
Можно ли использовать видеокарту в нижнем слоте PCIe x16?
Нижний слот работает в режиме PCIe 3.0 x4, что подходит для карт уровня RTX 3060. Однако некоторые GPU (например, RX 6700 XT) могут работать нестабильно — при появлении артефактов или синих экранов переустановите карту в верхний слот (PCIe 4.0 x16). -
Почему система не выключается полностью или самопроизвольно включается?
Отключите функции Wake-on-LAN (BIOS → Power Management → ErP Ready → Enabled). Проверьте драйверы ACPI: установите последнюю версию Intel Chipset Driver. Дополнительно: обновите BIOS, протестируйте кнопку питания корпуса на замыкание. -
Как подключить дополнительные корпусные вентиляторы?
Плата имеет только два разъёма (CPU_FAN и SYS_FAN). Для подключения 3+ вентиляторов используйте разветвитель с питанием от Molex/SATA. Разъём SYS_FAN поддерживает ток до 2А — этого достаточно для 3-4 стандартных 120-мм вентиляторов. -
Почему процессор постоянно работает на максимальной частоте?
Это штатное поведение для современных процессоров Intel. Для снижения частоты в простое: активируйте технологии энергосбережения в BIOS (C-States, EIST), в Windows выберите схему питания "Сбалансированная". Проблема чаще наблюдается при использовании встроенной графики — обновите драйверы Intel HD Graphics. -
Как настроить загрузку с M.2 NVMe?
Для процессоров 10-го поколения используйте только нижний слот. Убедитесь, что в BIOS: SATA Mode установлен в AHCI, NVME RAID Mode отключен. При установке Windows 10/11 отформатируйте диск как GPT (для UEFI) или временно переключитесь на Legacy+MBR. -
Поддерживает ли плата разгон оперативной памяти?
Да, но стабильность зависит от модулей. Рекомендуется: одноранговая память (например, Crucial Ballistix), ручная установка напряжения (1.4В для 3600 МГц), расслабленные тайминги (18-22-22-42). Максимальная тестируемая частота — 3800 МГц при использовании процессоров 11-го поколения. -
Почему не определяется фронтальная аудиопанель корпуса?
Проблема решается отключением определения фронтального выхода в BIOS: зайдите в Settings → IO Ports → HD Audio Controller → Disable Front Panel Detection. Дополнительно проверьте подключение разъёма HD_AUDIO к плате и обновите драйверы Realtek Audio.
375 отзывов пользователей o GIGABYTE B560M H (B560M H)
Пользовались
GIGABYTE B560M H (B560M H)?
Поделитесь своим опытом и помогите другим сделать правильный выбор
- +
Нормальная матплата. У Gigabyte обычно достаточно хороший фарш. Много разъёмов вентиляторов. В серии UD - радиаторы на VRM. Все встречающиеся в природе видеовыходы - можно подключить любой монитор без переходников!
Второй M2 умеет в PCI-E3.0x4.
SATA разъёмы выходят вбок на краю платы. Т.е. провода не мешают длинной видеокарте.
- -
Мало PCI-E. Всего два широких x16 разъёма, но с неожиданной особенностью: второй - PCI-E3.0 x4. При этом PCI-E4.0 соответствует только x16 и M2 один. Второй M2 - PCI-E3.0/SATA, а все остальные PCI-E - 3.0. Максимум возможностей видеовыхода только у DP. Новая микросхема контроллера переферии (которая ITE) - нет поддержки в ядре Linux текущей версии в AltLinux.
Два M2. Кому надо - хз. Я не такой. Мне одного хватает.
6 SATA. Хотелось бы 8.
Дебильное расположение PCI-E x1 - под разъёмом x16. Т.е. вставили широкую видеокарту - и этот разъём недоступен. Могли бы перенести ниже - там место пустое.
Второй M2 сразу за PCI-E x4. Т.е. если поставить карту, то радиатор на M2 SSD только низкопрофильный влезет.
Батарейка в неудачном месте. При наличии двухслотовой видеокарты, менять будет сложно.
Работает ненапряжным сервером 24/7 пару лет. Процессор i5-11400.
Мониторинг температуры под AltLinux не работает. Поддержку этой микросхемы ITE повесили на Gigabyte FirmWare, а она существует только начиная с какого-то ядра, которое никак не станет стабильным. Ранее поддержка была в виде патча. В итоге Gigabyte зачем-то запилила новую микросхему (чем старая не нравилась то?), а AltLinux никак не дойдёт до нужной версии ядра.

- +
Внешней вид и радиатор на VRM
- -
Эта плата один большой минус. Без шаманства с бубном не заработает.
Собрал ПК на это плате в связке с i3 10105. Собрал включил, реакции ноль. Подключил к ней спикер, по звуку было 5 коротких писков. Почитав об этой плате в интернет, выяснил что на ней 5 писков не всегда означают что проблемы с процом. Оказывается она также ругается и на видео. Вытащил видеокарту, подключил монитор к ПК, и о чудо появилась картинка. Снова вставляю видеокарту и снова ошибка. Видеокарта 100% рабочая, снята с рабочего ПК и также на других проверена. Вообщем вычитав в инете что пора доставать бубен и разводить костёр, взял его и начал шаманить. Вытащил видеокарту, подключил к этой чудо материнке монитор. Вошел в биос, (биос конечно так себе на ней), пришлось включить поддержку CSM, далее параметр OrProm и PCi устройства в режим Legacy (т.е. с UEFI надо убрать, хотя нафига если плата поддерживает UEFI так и осталось загадкой). И самое главное отключить SecureBoot, иначе эти параметры не сохраняются. Всё сохранил, снова вставил видеокарту и о чудо всё запустилось. Начал установку системы и снова проблема, не видит SSD M2, переставил его в нижний разъём и только тогда он его увидел. В чём причина так и не понял, вроде как у этих плат это болезнь. Установил Win11, работает пока без глюков. Вот сколь уже собираю ПК, это первая плата которая вынесла мне весь мозг. Итог: к покупке не советую от слова СОВСЕМ.

- +
Самая дешёвая мамка FullATX под 1200 сокет на B560. VGA+DVI+HDMI+DP. Всё. Если очень очень нужно именно два PCI-E х16 и нет лишней тысячи доплатить за нормальную мамку - то ваш выбор.
- -
Всё остальное. Убогая комплектация, сырой биоc, плохо разведённые дорожки под память и память плохо гонится, не очень себе большие радиаторы.
До этого работал на Asrock B560M Steel Legend - вот это мамка: всё сразу работает и гонится, оч хорошо сделана, прекрасная комплектация, коробка - сказка, всё сделано с душой, i5-11500 и память на 3600 XMP сразу взлетело. Думаю, это лучшая мать что у меня была, а первая моя PC-AT мамка это Asus PVI-486SP3, вот так, дети. Затем надо было срочно в серверный корпус мамку. Asrock не было - взял это Gigabyte. Тут сразу всё начинается с серой унылой коробки, бумажечки-инструкции, и вообще какой-то OEM для подвальных сборщиков. Заканчивается всё глючащим биос и очень капризными требованиями к памяти, по факту за 3400 я на ней не вышел с разными DIMM. 5 балов тут ставят товарищи, у которых это первая и одна единственная мать и они по умолчанию всё из коробки не настраивая. Если надо вкатать какой RedHat старый убогий, на Legacy MBR, с видяхой в UEFI, с памятью GoodRam - то это пипец, товарищи. Мой вердикт - если вам очень вот надо 2 шт PCI-E x16 - доплатите за другую мамку, лучше B560 Steel Legend (которая без М, АТХ).

- +
Наверное цена
- -
Странные настройки bios, глюночность матери.
Столкнулся с тем, что мать видит, что к ней подключен ssd и hdd. Но не отображает их в boot меню. Т.е. считает, что нет дисков, которые могут использоваться при загрузке. Перепробовал куча вариантов настроек, но диски не видел. Пробовал включать CSM, но после перезагрузки он опять выключен. Помог совет с какого-то форума. Пишу сюда, вдруг кому-то поможет, если B560 HD3 не видит диски ssd, hdd. :
"Прошивка биос тоже не помогла. Но все таки разобрался. В boot меню есть пункт Secure Boot в самом низу, его надо отключить (disable), сохранить и перезагрузиться, после уже включаем CSM и выбираем Leagacy везде, сохраняем и перезагружаемся и все диски видно в приоритетах., они появились."
С этим способом мать увидела диски, поставил винду и все заработало.
Скрины не мои, так как комп был не мой. С сети.
Скрин 1. Выделены диски в приоритете загрузки. У меня тут ничего не было, даже этих строк.
Также еще нужно выставить параметр . Заходим в setting (скрин 2). Выбираем там IO Ports, далее проваливаемся в sata and rst configuration (скрин 3), далее Выбор режима Sata, и там выбираем AHCI (скрин 4). Далее выключаем Secure Boot и включаем CSM и выбираем Leagacy везде. Сохраняем, ребут и вуаля.

- +
Пока работала - работала
Качественно сжигает М2 и оперативу
- -
Надёжность данной платы оставляет желать лучшего
Изначально планировал к покупке другую плату. Но к сожалению в магазине оказалось, что она из разобранной сборки. Этот момент отбил желание её брать. За неимением ничего другого в наличии и данной ценовой категории, выбор пал на неё.
Купил это чудо для i5-11400f. Первые пару месяцев вопросов не вызывала, но потом начались проблемы с оперативной памятью. Проявлялось сбросом частот с 3600 до 2499, кое-как стабильно заработала в 3200. Начал грешить на память, к слову была она на двухранговых Samsung чипах. Хотел уже нести память в сервис, как через пару дней словил отвал М2 и памяти оптом. Тут уже закрались сомнения в исправности платы. Но подкинув другой М2 и память система заработала. После этого я подумал, что видимо это чистейшей воды случайность (наивный болван). После обмена мертвых памяти и М2. Всё заработало. Спустя примерно месяц снова начали проявляться те же симптомы с оперативой, добавились ещё невозможность включить XMP профили и вылеты из игры с автоматической перезагрузкой. Ну тут уже даже такой кретин как я догадался, что дело всё-таки в плате.
Сразу купил новую MSI Z590-A PRO на ней к слову память которая толком не могла 3200 держать спокойно запустилась в 4000. Старую плату отнес в сервис. Откуда через пару дней получил закономерный ответ "Замена разрешена".
Дело конечно ваше, но лучше рассмотреть к покупке другую плату ибо по отзывам похожие проблемы с ней не редки.

- +
Отличная мать, я был бы ёё сыном.
- -
Их вроде нет, а вроде и есть. См. комментарий.
Ситуация следующая: можно сослаться на моё рукожопство, можно сослаться на брак одного из двух комплектующих. Однако суть одна: при легком смещении провода, ведущего на блок питания, компьютер просто тухнет. Вернув в исходное состояние, он продолжает работать и летать. Пытался заново вставить кабель блока, доводил до щелчка (который очень слабый по звуку), ничего не поменялось. Задается вопрос у читающего: "дурак чтоль? Не трогай ты кабель и будет тебе счастье!" А я отвечу: Я живу в очень непостоянном климате, и иногда приходится открыть окно на проветривание, то бишь комната проветривается, и вместе с ней и комп. Из-за перепадов температуры корпус немного гнется и задевает кабель, и последние 30 минут киберпанка из моего сейва пропадают. Грустная история. Ну я, конечно, взяв волю и злость в кулак, убрал стенки компа и плотненько зафиксировал кабель. проблем с этим больше не было. Вы наверное скажете, а вдруг виноват кабель, а не мать? Если это так, то это вполне 5-звездочная материнка, и я её вам рекомендую, а если же виновата именно матушка - 4, сами знаете за что.

- +
Звук, удобный биос , 4 слота под озу.
- -
1. XMP профили не один не берёт, вручную память тоже не удалось разогнать, сверялся на сайте производителя, память протестированная и в списке совместимых. Видимо только на бумаге. Любая частота выше дефолтной 2400 даёт перманентный чёрный экран, даже в биос не пускает. После сброса выдаёт предупреждение что в таком режиме (по факту в любом) памяти работать не может и сбрасывает на дефолт. Биос естественно обновлял, напряжение поднимал, пробовал в ручную тайминги выставлять, бесполезно.
2. Порты подключения SATA не удобно сделаны, видеокарта упирается в них. Укомплектовать то в принципе реально всё, но упор компонентов есть и это не хорошо, прошлая плата была такая же на h97 чипсете, там гораздо удобнее расположение всех портов было.
3. Цена, сокет сам по себе всё ещё довольно дорогой, а тут ещё и доска не самого хорошего качества.
В принципе знал что брал, это на время переконтоваться, бюджет не позволял особо выбрать, через пару месяцев поменяю, но осадочек от невозможности запустить озу на 3200 - присутствует. В остальном, как бюджетная мамка годится.

- +
Нет
- -
Комп не включается без монитора
Было приобретено несколько материнок для офиса с процессорами Intel Core i3-10100, GPU UHD 630, LGA1200.
Вот вам в копилочку прикольная фича от проиводителей. Если к компу не подключен монитор, то при включении биос пищит ошибкой работы видеоадаптера и тупо не включается! То есть, без монитора его не включить! А выяснилось это, когда при подключении просто перепутал провода и подключил пустой кабель. Слегка прифигел, почесал репу, ибо с таким никогда не сталкивался, и начал смотреть что нужно чтобы он включился. Так вот нужен исправный монитор, подключенный к сети 220в. Если монитор выключить с кнопки, все работает, если выдернуть его из розетки - фиг вам, не включится! А теперь вишенка на торт, если у юзера сдох монитор, биос пищит дурниной, админ начинает ковырять комп и ничего не находит, потому что когда биос ругается на видеопоток, и на мониторе ничего не происходит, никто не подумает что проблема в мониторе. Вопрос знатокам - что курили и чем думали производители?

- +
Не дорогая. Охлаждение vrm. PCIe 4.0.
- -
При старте на пару секунд раскручивает все вертушки на полную.
На данную материнку установил i5-11400F с хорошей вертушкой. M.2 накопитель MSI SPATIUM M371 на 1Tb. Оперативка 2 штуки G.Skill AEGIS по 16 гигов. GTX 1660 super. Завелась с первого раза. Проц в простое 4.3 при нагрузке 4.2. Лимиты не снимал. Оперативка завелась через XMP на 3200. Накопитель вставлен в верхний слот. Скорость впечатляет, 2500 mb\s.
P.S. Верхний слот под М2 это шина PCIe 4.0 и работать она будет ТОЛЬКО С ПРОЦЕССОРОМ 11 ПОКОЛЕНИЯ. Оперативка вставлена в 2 и 4 слоты (на материнке они помечены). Если у вас проблемы при запуске с 10 поколением или со старой видеокартой вам нужно обновить биос. Для этого с другого компа или с телефона скачиваете последнюю версию биос F11. Переименовываете файл что бы он выглядел как gigabyte.din , вставляете его в разъем usb, включаете вилку в розетку и жмете на кнопочку qflash которая находится на материнке в самом низу. Биос прошьется даже при отсутствии на материнке процессора и оперативки. Удачи всем.

- +
НЕТ
- -
Нельзя установить виндоус ни 10 ни 11. Не советую покупать.
При установки виндоус 10 или 11 выдаёт ошибку что вам необходимо перезагрузить компьютер, в процентном соотношении доходит до определённой цифры всегда по разному и перезагрузка. Один раз винда 10 установилась но при загрузке опять ошибка и перезагрузка. В биосе выставлял Другая ОС и разрешено, ничего не помогает, менял и верхний и нижний слоты М2 тоже самое пытался ставить на обычный HDD 1тб эффект тот же. Снял М2 поставил на другую машину поставилась вин 10 без проблем, подключил на эту материнку при загрузке выдаёт ошибку. (была обнаружена ошибка необходимо перезагрузить компьютер).
Корпус Zalman i3 Neo Midtower
Плата Gigabyte LGA1200 B560 B560 HD3
Процессор Intel Core i5-11400F 2.6/4.4GHz
Память DIMM DDR4 8192MBx2 PC29800 3733MHz Patriot Viper Steel
SSD Seagate BarraCuda Q5 ZP500CV3A001 500 Гб
Жесткий диск SATA-3 1Tb Seagate 7200 BarraCuda
БП Deepcool DQ ST 750, 750W
Кулер DEEPCOOL GAMMAXX 400 V2 Blue
Видеокарта Palit NVIDIA GeForce RTX3060Ti 8Гб
Кто знает что с ней делать напишите пожалуйста.

- +
- кол-во разьемов, как pci, так и sata
- качество печатной платы и монтажа элементов
- встроенная звуковуха моё почтение, очень нравится
- мини подсветка, для меня играет роль как индикатор наличия питания
- -
- немного непонятный биос, у асусов всегда все везде сразу находил, а тут пришлось напрячься, но это ничего страшного.
- расположение разьемов сата для меня оказалось неудобное.
К гигабайтам всегда со скепсисом смотрел, сколько плат от них брал, столько раз с ними было парево, подумал что через много лет они исправились, и решил взять эту.
Пришлось потанцевать с изначально прошитым биосом версии F7, постоянно мелкие непонятные глюки, то в биос не зайдёт, то ещё что нибудь по мелочи, прошил последнюю версию с сайта производителя, и все стало отлично.
I5 11400 с ОЗУ Kingston Fury Beast Black 3200Мгц работает исправно, XMP профиль работает.
В целом платой доволен, свои функции выполняет, дороговато конечно за 9к, но что поделать. Рекомендую к покупке

- +
Не обнаружены
- -
Приобрели эту материнку, в магазине не проверили ее состояние. После сборки конфигурация не заработала, поэтому обратились в сервисный центр, где нас "обрадовали" - два контакта были погнуты. Мы этого сделать не могли физически, о чем сразу сообщили, на что сотрудники центра нам ответили: "Да вы не переживайте, вас таких по двое-трое каждую неделю приходит, потому что из Китая везут г...о". Но поскольку повреждение механическое, исправлять по гарантии его никто не будет, ремонт - платный. После ремонта при обновлении биоса на F13 материнка просто сдохла. Биос мне обновлять не впервые приходится, но такое в первый и единственный раз вижу. Не думаю, что есть смысл снова обращаться к сервисный центр, проще ее выкинуть и купить новую.
Кстати, видеокарта GTX1060 с этой материнкой не работает, система ее не видит, а пляски с бубном вокруг биоса закончились предсказуемо.
Все плохо. Рекомендую воздержаться от приобретения.

- +
2 m.2 разъëма, с камнем 10500f работает без обновы биос
- -
Маловат форм-фактор - не хватает второго pci-e16, ещë б 1 m.2 разъëм для расширения внешних usb 3.0
приобретал в ДНС в январе 2022 за 6800. Сейчас к ней подключено: i5 10500f, в.карта GTX1650 dual, 2 слота памяти по 16Гб каждая на 3200МГц, БП deepcool на 650Вт, в одном м.2 разъëме стоит память на 256Гб с ОС, подключен ЖД на 2Тб для прочего "мусора", ССД на 480 Гб с установленными прогами и парой-тройкой игрушек (по-моему, какой-то новый COD, Сталкер с новой объëмной доп. графикой Gunslinger, и Atomic Heart - в игры играю редко). Биос для i5 10500 не обновлял. На камне стоит водяное охлаждение с отдельной внешней независимой от интенсивности нагрузки регулировкой. С перегревами и вылетами, как другие жалуются, не сталкивался. Возможно, из-за самодельного корпуса: 580х280х500 мм (сварил раму из тонкой проф.трубы, накрутил сверху неë фанеру 8мм). Охлаждение корпуса: 1 вентилятор 12см - приточка спереди, 2 вентилятора 12см - вытяжка сзади (приток ниже вытяжки).

- +
Радиаторы для предотвращения излишнего нагрева, много слотов для жестких дисков, в общем для работы и для игр довольно удобна по всем параметрам
- -
В данных материнках стоит биос который запрограмирован с загрузки первичного видеосигнада с процессора, если берете процесор без видео чипа то необходимо бедет перепрограмировать биос иначе не выдаст видео сигнал, я лично крайне не рекомендую этого делать, протс я покупал 11 поколения i5-11400 с видео процессором, оперативную можно тут на вкус подобрать, но для игр я могу посоветовать не меньше 24 гб брать, почему все рекомендуют 16 брать так и не понимаю, слотов в материнской плане аж 4, это вполне нормально, в отличии от 2. Также смотрите на видеокарты тут тоже возможен замен биоса,
В общем и целом пока все нормально пришлось правда погемороится с видеокартой, но поставив биос обратно на английский нашел где включить разьем, да он был выключен, и все пошло.

- +
хорошая производительность
- -
качество:
полетела незадолго до окончания гарантийного срока.
во время работы пропало изображение, сначала выкинуло в bios, в котором снова все зависло, ну а потом вообще изображение не передавалось.
видяха в норме, поставил в свой старый пк, всë работает.
в сервисе "у дома" сказали,что скорее всего полетел "мост", можно по гарантии обратиться.
Сдал я в ДНС материнку, еë переправили в авторизированный СЦ производителя и через более чем месяц вернули с заключением, что загнут сокет и отказ от гарантии.
В общем, отмазались.
Буду обращаться в независимую экспертизу и роспотребнадзор.
Если даже ничего и не выйдет, хоть нервы им поматать.
Ведь дело не в деньгах, а в отношении к покупателю... Многоу них техники куплено, но такое наплевательское отношение встречаю впервые.
Не берите, проработала менее 2х лет, по факту гарантия не работает.

- +
Современный чипсет, подстветка и поддержка pcie4. Никаких проблем с xmp профилем и штатным интеловским разгоном, минимальное, но не отсутствующее охлаждение зоны врм, главное со своей задачей справляется. Целых 2 m2 ssd, и полноценный atx формфактор за очень вкусную цену, да еще и биос удобный
- -
За такую цену - практически никаких, брал за 7 с копейками. Единственное - страх сломать, так как выглядит не супер надежно, ну и комплект бедненький - нет креплений в корпус, наклеек, да и вообще ничего кроме двух отдельно лежащих болтиков m2 и 2ух кабелей сата. Абсолютно бесполезная инструкция в духе "процессор сюда, проводки сюда", при этом нет в ней распиновки для корпусных кнопок и usb.
Позабавила возможность назначить носитель информации как floppy дисковод. Нн уверен что оно что то меняет, но раз есть - значит в теории кто то использует

- +
1) Полноценный ATX, компоненты на нормальном расстоянии друг от друга, поэтому перегрев маловероятен
2) Всё подписано и чётко видно на самой плате, книжечки не нужны
3) Много разъёмов USB3
4) Много разных разъёмов для видео
- -
1) Непонятный BIOS.
2) Если подключить например монитор к DVI и телевизор к VGA, то во время загрузки, показывает только на VGA, что очень неудобно
3) Большинство разъёмов в самом низу. Это нормально для полноразмерного корпуса ATX, но в корпусе Mid-ATX немного неудобно
(Использую только встроенное видео-ядро процессора. Отдельной видеокарты не использую)
Есть один непонятный момент. Не разобрался пока в чём причина. У меня процессор i5-11500. Почему-то процессор всегда на максимальной частоте, хотя нет нагрузки. То же самое и с процессором i5-10400. Хотя частота должна падать при низких нагрузках.

- +
Разве что подсветка ( на любителя )
- -
Мать плохого качества. Перебои с питанием привели к смерти на 2 месяце работы при том что мать ни разу ни нагрелась до хотя бы 55 градусов то ссд отключала она то оперативки вышибала, очень жёсткие разъемы для подключения питания процессора, мат платы и юсб 3.2 ввиду чего при необходимости их отключения могут возникнуть проблемы. Например юсб 3.2 при попытке отключения от мат платы вышел вместе с разъемом как оказалось он просто надетый на контакты ( иглы ) поставить обратно проблемно. Каким-то образом расстояние между слотом pci-e 16 и слотом оперативной памяти минимизировано до нельзя защита новой видеокарты практически упёрлась в защёлку оперативки так что сменить оперативки без выема видюхи не выйдет

- +
АТХ за такую цену больше не нашел. Не греется чипсет почти. Работает пока стабильно.
- -
Комплект ужасен. Нет даже книжки. Какие-то брошюры не о чем. Пришлось идти на сайт производителя. Драйвера на CD - куда его вставлять? Кабели SATA из некачественных проводов со стальными жилами внутри. Использовал древние из предыдущей матери.
Виос на самом деле очень замудреный, как отключить ограничение TDP процессора так и не нашел. Вернее нашел много чего, но в стресс-тесте AIDA64 ничего не меняется. Возможно, с 10м поколением не работает. На М2 A-DATA поставить WIN10 home удалось с 5 раза, отключив кучу настроек, хотя этот SSD есть в поддержке матплаты.
Процессор 10400f. Запустилась с двумя разными видяхами без проблем - 1060 и 1050. Память A-DATA на 3200 завелась сразу через XMP профиль 1. Процессор на частоте больше 4000 не работает на этой плате.

- +
НЕТ
- -
Это вообще один сплошной недостаток, проблемы начались сразу с коробки, биос напрочь отказывался видеть проц 10400F, биос не запускался, прошить не удалось, пришлось тащить в сервис, там биос все таки прошили, но мать при запуске все равно пищит что процессор не исправен, дальше начались танцы с установкой винды, 7-ку она напрочь отказывается брать, выяснилось что производитель взял откат от Майкрософт, что бы семерка ни их платах не запускалась, не один способ не помог её установить или запустить, биос блокирует её работу, 10-ку удалось поставить только с раза 5-го, пока все настройки биоса не перевернул, работать категорически не хотела (мне интересно, те кто в этом не разберётся, чего с ней делать будет - но это риторический вопрос)
Это вообще недоразумение, очень обидно, сильно пожалел что купил её.

- +
Сокет, «В» версия, завелось все с пол пинка из коробки
- -
Умерла через 2 недели
Брал новую, поставил новый 10100ф, 2 оперы от самсунга, msi 1050ti, 2 ssd, 1hdd, бп на 550 от дипкула, кулер на проц от дипкула и все стартануло вообще с первого раза. Неделю работало все…
Решил пересобрать в другой корпус покрасивее и с новой башней. В итоге: первый запуск - уход в перезапуск, второй запуск - отключение, третий запуск - уход в перезапуск…думал с кулером новым что-то не то, воткнул старый - та же история..подкинул спикер - 4 длинных сигнала, что они означают я даже нагуглить не смог адекватно.
Сдал в СЦ, если брак, то буду возвращать ибо это шляпа. Судя по отзывам мне ещё повезло, у кого-то с 10100 даже после танцев ничего не работает…скупой платит дважды, докиньте ещё 2-3т и возьмите msi или асус. Я так сделаю

- +
Взял две матенинки GIGABYTE B560 HD3. Обе завелись, только одна версии 1.1 а друга 1.2. Питальники процессора 8 штук: 6+2 - для меня вполне, так как поставил на обе процессоры Интел 10100 - 65 ваттные. В полной нагрузке будут видимо потреблять ватт 100. Так как мосфеты идут вроде в мах тока 50 Ампер, то вполе будут справляться на максимуме. А так как я в игрушки не играю то для меня вполне достаточно 8 питальников. Сильно вроде не греется. так что все норм. Стандарт полный ATX!
- -
Все же для мощных игровых процессоров 8 питальлников маловато. Еще один нюанс, взял два 100 ваттных кулера Ид кулин i3 c 4пиновым регулятором скорости от 800-1800 оборотов в минуту. Все хорошо, уних 120мм вентиляторы, но из-за увеличенного радиатора до индукивностей ) 0,5-1 мм. А так все норм.
Ставлю 5 и рекомендую.

- +
Приличное количество разъемов. В биосе много настроек.
- -
Попался заводской брак, погнуты ножки сокета. Ножки выправили естественно за мой счет в сервисном.
Плата тонкая, некоторые разъемы хлипкие (не все), нужно предельно аккуратно собирать компьютер. До этого сидел на x99-tf, материнка от китайского хуананжи заметно массивнее и прочнее, в остальных же моментах обсалютно разные платформы и фирмы, и сравнивать друг другом смысла нет.
По итогу завелась на i5-10400f, 16gb 3600 по xmp. + 3070.
Повторюсь что nvme для десятого поколения процов нужно ставить в нижний разъем, а для 11го в верхний.
Двух канал оперативы на А2, B2.
В целом не плохой вариант или сойдёт.
Не похоже что соответствует своей цене, на данный момент 8999, считай что 9 тыщ. Цена коня)

- +
все норм, если бы не недостаток
- -
1 - комп выключен, оперативка в 2 и 4 слотах, i5 11400, видео-встройка, подключение через hdmi. M2 в слоте под процем, версия биоса последняя с сайта gigabyte - F13. fast boot в биосе включен.
2 - нажимаю кнопку включения - появляется лого гигабайт, бегает шестеренка типа загрузка и всё, черный экран. numlock на клавиатуре горит, типа идет загрузка, ждал 2-3-5 минут - экран уже в спящий режим ушел.
3 - нажимаю резет на корпусе - всё запускается за 10 сек, но почему-то в винде выключается numlock (у меня пароль к компу цифровой, поэтому критично)
4 - если перезагрузить комп - всё также, бесконечный черный экран, запускается только через резет.
Ну его нафиг в 2022 году на материнке за 8,5к танцевать с бубном, завтра пойду возвращать.

Лучшие цены сегодня на GIGABYTE B560M H (B560M H)
График изменения цены GIGABYTE B560M H (B560M H)
Обзоры и руководства на GIGABYTE B560M H (B560M H)
Характеристи GIGABYTE B560M H (B560M H)
Процессор | |
Производитель процессора : | Intel |
Сокет : | LGA1200 |
Поддерживаемые процессоры : | Intel 11th Gen Core/10th Gen Core/Pentium/Celeron |
Количество сокетов : | есть |
Чипсет | |
Производитель чипсета : | Intel |
Чипсет : | Intel B560 |
Память | |
Количество слотов оперативной памяти : | 2 |
Тип памяти : | DDR4 DIMM |
Режим работы оперативной памяти : | двухканальный |
Максимальная частота памяти : | 3200 МГц |
Максимальный объем памяти : | 64 ГБ |
Слоты расширения | |
Количество разъемов M.2 : | 2 |
Слоты PCI-E подробно : | PCI-E 3.0 x1, PCI-E 4.0 x1 |
Слоты накопителей подробно : | 4 x SATA 6G |
USB подробно : | USB 3.2 Gen1 Type-A |
Аудио/видео | |
Производитель звукового чипа : | Realtek |
Звук : | HDA |
Звуковая схема : | 7.1 |
Сеть | |
Скорость Ethernet : | 1000 Мбит/с |
Чипсет Ethernet : | Realtek RTL8118AS |
Беспроводные интерфейсы : | без Wi-Fi |
Дополнительные параметры | |
Область применения : | игровая |
Особенности : | поддержка UEFI |
Форм-фактор материнской платы : | microATX |
Комплектация : | 2 x кабель SATA, диск с ПО, документация, задняя планка |
Тип системы охлаждения : | пассивное |
Задняя панель | |

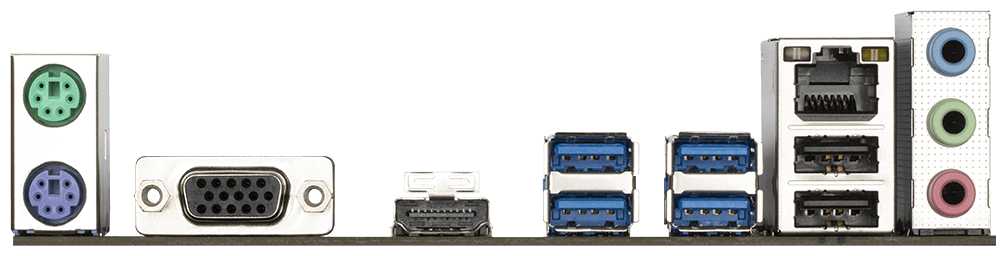

Разъемы на задней панели : | 4 x USB 3.2 Gen1 Type-A, HDMI, PS/2 (клавиатура), PS/2 (клавиатура/мышь), PS/2 (мышь), VGA |
Внутренние разъемы | |
Внутренние слоты и разъемы : | поддержка PCI-E 3.0, поддержка PCI-E 4.0, разъем питания 24-pin |
Дополнительная информация : | Аудиочип Realtek 7.1. TPM-коннектор. ARGB LED strip 1 шт. RGB LED strip 1 шт. |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
