Материнская плата GigaByte A520M DS3H V2 (AM4) — 808 отзывов, плюсы и минусы
Что пользователи пишут в отзывах: ключевые плюсы и минусы GIGABYTE A520M DS3H V2 (AM4)
*Проценты и ключевые выводы основаны на повторяющихся темах и сценариях, которые чаще всего упоминаются пользователями в отзывах.
Обзор реального опыта использования GIGABYTE A520M DS3H V2 (AM4) - анализ 808 отзывов
🤔 Для кого и для чего эта плата на самом деле
GIGABYTE A520M DS3H V2 — это компромисс из мира «собрать и забыть», но с важной оговоркой: «забыть» получится только если не лезть в разгон и не нагружать её тяжёлыми восьмиядерниками сутками напролёт. По факту это слегка урезанная версия более дорогой A520M Aorus Elite — тот же чипсет, но без радиаторов на цепях питания и с меньшим количеством разъёмов для подсветки. Зато здесь есть DisplayPort, что нетипично для плат этого ценового сегмента и полезно владельцам бюджетных сборок со встроенной графикой на процессорах линейки Ryzen G. Позиционируется плата чётко под офисные и мультимедийные задачи, как основа для домашнего файлового сервера или простенькой игровой сборки на негорячих процессорах типа Ryzen 5 5600 без разгона. В игровом ПК начального уровня она тоже может жить, но только без фанатизма — ни о каккой стабильной работе под Linpack или многодневным рендером речи не идёт.
Вывод: плата оправдывает себя только в сборках с 4-6 ядерными процессорами без оверклокинга. Для мощных конфигураций — берите что-то на чипсете B450 или B550 с радиаторами на VRM.
🌡️ Питание и охлаждение: ахиллесова пята
И вот тут начинается самое интересное. Система питания выполнена по схеме 5+2 фазы (что на две фазы меньше, чем у версии без приставки V2 с её 5+3) и лишена какого-либо дополнительного охлаждения. На практике это приводит к тому, что зона VRM без обдува греется вплоть до 75 градусов даже на относительно холодных процессорах вроде Ryzen 5 5500 — это данные из отзыва владельца, который тестировал плату в стресс-тестах в продуваемом корпусе. А если воткнуть что-то более серьёзное, зона VRM легко может перешагнуть за 90 градусов, как это случилось у пользователя с Ryzen 5 2600, которому пришлось сбрасывать частоту ниже базовой до 2800 МГц, чтобы избежать перегрева. Здесь нет ни радиатора, ни запаса прочности — по качеству преобразователя питания это бюджетный сегмент в чистом виде. Можно сравнить с прямой конкуренткой MSI A520M-A PRO — у той ситуация с радиатором чуть лучше, а на платах вроде ASRock A520M-HDV охлаждение VRM реализовано более продуманно даже в этом классе. Некоторые владельцы придумывают «колхозинг» — приклеивают на термоклей радиаторы или направляют поток воздуха от процессорного кулера, что реально снижает температуру на 10-15 градусов, но это уже не заводское решение.
Вывод: без дополнительного обдува зоны VRM плата рискует уйти в троттлинг даже на процессорах с заявленным TDP 65 Вт. Если не хотите заниматься шаманством с охлаждением — смотрите в сторону моделей с радиатором или на более старшем чипсете.
🧠 Память и разгон: не всё так однозначно
Несмотря на бюджетный чипсет, плата умеет работать с памятью на удивление неплохо. Официально заявлена поддержка до 4266 МГц, но это синтетика — на практике частота упирается в контроллер памяти процессора. В большинстве отзывов указывается стабильная работа на 3200-3400 МГц с профилем XMP, иногда удаётся выжать 3600 МГц, но уже без гарантий — капризы могут начаться на ровном месте, включая BSOD и ребуты. У одного владельца плата наотрез отказалась работать с памятью AMD Radeon R7 Performance на 2666 МГц — пришлось сбрасывать до 2400 МГц, иначе вылеты из игр. Разгон процессора по шине формально присутствует в BIOS, но является скорее костылём, чем полноценной возможностью — фиксированной частоты буста можно добиться только через танцы с отключением/включением буста в расширенных настройках CPU, что прямо указывает на ограниченность прошивки. По сравнению с платами на чипсете ASRock B450M Pro4, где разгон процессора и памяти более предсказуем, эта модель проигрывает по гибкости настроек. Но если посмотреть на альтернативу в виде ASUS Prime A520M-K — там ситуация с памятью аналогичная, зато цена может быть выше.
Вывод: для типового использования с памятью 3200 МГц плата подходит, но если хотите выжать максимум из оперативки — лучше брать B450 или B550. Покупателям стоит сразу проверять совместимость конкретного комплекта памяти по QVL-листу на сайте Gigabyte.
🔌 Слоты и компоновка: разочарование для сборщика
С компоновкой инженеры Gigabyte немного намудрили. Четыре SATA-порта — это нормально, но три из них (нижние) расположены так, что более-менее длинная видеокарта перекрывает их полностью. В одном из отзывов владелец RTX 2080 Ti Gaming X Trio просто физически не смог её установить — порты SATA и колодка USB 3.0 оказались на пути. Приходится извращаться с угловыми коннекторами и прокладывать кабели через всю плату. M.2 слот присутствует, но крепление на пластиковой защёлке — то ещё удовольствие: диск норовит отщёлкнуться при любом неловком движении во время сборки, а зажать его обратно в тесном корпусе задача на мелкую моторику. При этом радует наличие четырёх слотов DIMM, что позволяет собрать 32 ГБ оперативки без замены планок — редкость в этом ценовом сегменте. Разъёмов для вентиляторов маловато: два на корпус плюс один под процессор, что для современной сборки с нормальным продувом уже граничит с дефицитом. Зато плата умеет управлять 3-пиновыми вертушками через DC — приятный бонус от гигабайтовского BIOS. Если сравнивать с платами вроде MSI B450M-A PRO MAX II, где слотов для вентиляторов обычно больше, компоновка GIGABYTE здесь откровенно слабее.
Вывод: перед покупкой обязательно примерьте длину видеокарты и количество SATA-устройств — три порта скорее всего будут недоступны. Если нужно больше гибкости с охлаждением или подключением накопителей, бюджетные B450 выглядят практичнее.
💻 BIOS и прошивка: подарок с сюрпризом
BIOS у платы типичный для Gigabyte — сине-жёлтый интерфейс с кучей настроек, в котором новичок легко заблудится, а опытный пользователь найдёт всё необходимое для тонкой настройки таймингов. Но есть два критичных момента. Первый: функция обновления BIOS без процессора Q-Flash Plus реально спасает — через специальный белый USB-порт можно прошить свежую версию даже без установленного камня, и это плюс, которого не было у многих конкурентов в этом ценовом сегменте на старте продаж. Но, второй момент критичен: надо быть предельно внимательным с версиями BIOS и поддержкой процессоров. Из-за ограниченного размера микросхемы производитель убирает поддержку старых чипов Bristol Ridge при переходе на версии для Ryzen 5000. Пользователь, не глядя обновившийся с F32 до F40, получил кирпич — процессор A8-9600 перестал определяться, помог только Ryzen 3000 у товарища. Отдельная головная боль — настройка CPPC и энергосбережения. Отзыв с Ryzen 5 5600G показывает, что процессор без отключения CPPC уходил в чудовищный троттлинг, а встроенная графика через DisplayPort жила своей жизнью с разрешением и не всегда пускала в BIOS. Причём на ранних версиях прошивок (F1) Ryzen 4650G определялся как 4400G — проблемы идентификации. На этом фоне плата от GIGABYTE B550M DS3H работает куда стабильнее из коробки, но и цена выше на 2000-3000 рублей.
Вывод: перед апгрейдом процессора обязательно проверяйте таблицу поддержки на официальном сайте и никогда не обновляйте BIOS про запас, если текущая версия работает стабильно. Риск получить неработающую систему реален.
🎧 Периферия и звук: спартанский минимум
Встроенный звук на чипе Realtek ALC887 — неплохой, но не выдающийся. В отзывах встречаются жалобы на фоновый шум и треск в наушниках при большой нагрузке на USB-шину, но в целом для своей цены аудиотракт справляется. Сетевой контроллер Realtek GbE работает без нареканий, пакет не теряет даже под нагрузкой. По части USB портов — четыре порта USB 3.2 Gen1 и четыре USB 2.0 на задней панели, что для офисной машины достаточно. Важный момент — наличие HDMI 2.1, DVI-D и DisplayPort позволяет подключить до трёх мониторов одновременно, причём DisplayPort выдаёт 4K@60 Гц, в отличие от HDMI, который ограничен 30 Гц. Это реальный плюс для рабочей станции с парой мониторов — не каждый конкурент за эти деньги может похвастаться таким набором видеовыходов. Плата MSI A520M-A PRO обычно предлагает только HDMI и DVI-D, проигрывая в гибкости подключения дисплеев.
Вывод: для офисного использования с двумя-тремя мониторами плата хороша. Аудиотракт сгодится для колонок или простенькой гарнитуры, но если нужен чистый звук — лучше взять USB-ЦАП.
📦 Комплектация и долговечность: лотерея

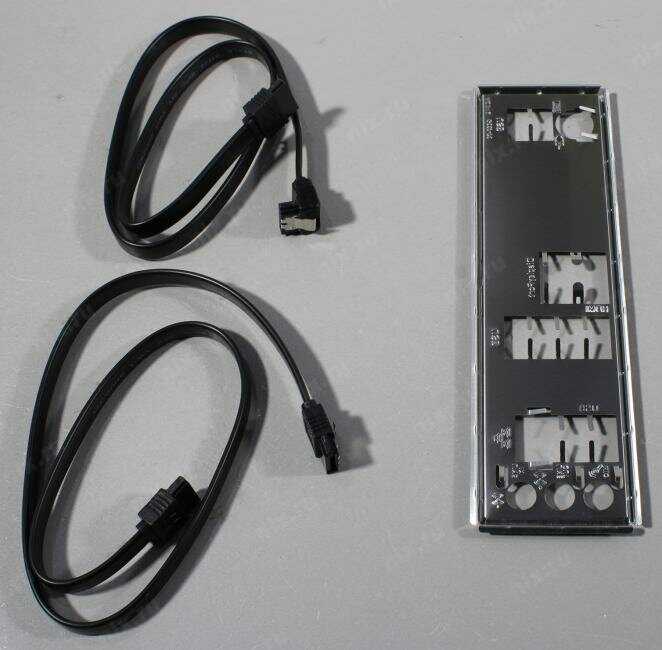

В коробке помимо платы лежат два SATA-кабеля (один прямой, один угловой), заглушка на заднюю панель и документация — стандартный джентльменский набор без излишеств. Диск с драйверами отказывается работать с Windows 7, так что драйверы надо скачивать с сайта заранее. По долговечности — разброс отзывов колоссальный: у кого-то плата работает год-два в режиме 24/7 в файловом сервере и проблем нет, а кто-то натыкается на заводской брак, где плата умирает через 2 недели или вовсе не стартует из коробки. Были случаи с синими экранами и ребутами после нескольких месяцев работы — обычно проблема решалась прошивкой BIOS, но иногда требовала замены по гарантии. СЦ DNS по отзывам работает относительно быстро и меняет платы без лишних вопросов, что немного сглаживает картину. Текстолит платы тонкий, есть жалобы на хруст при установке процессорного кулера — монтировать башню надо аккуратно, без фанатизма с затяжкой винтов. Если сравнивать с качеством сборки плат того же ASRock B450M Pro4, у которых текстолит заметно толще и жёстче, гигабайт здесь смотрится слабее.
Вывод: покупайте только с гарантией и обязательно тестируйте плату в первые две недели под нагрузкой. Если попался удачный экземпляр — работает стабильно 2-3 года при адекватном охлаждении. Если нет — быстрый обмен по гарантии обязателен.
🆚 Топ-5 альтернатив: GIGABYTE A520M DS3H V2 vs конкуренты
Все платы в сегменте до 9000 рублей под сокет AM4 без разгона процессора. Выбор строится вокруг наличия радиаторов на цепях питания, удобства компоновки и стабильности работы с памятью.
| Модель | VRM и его охлаждение | Слоты DIMM / Частота памяти | Особые фишки в этой цене | Вердикт |
|---|---|---|---|---|
| MSI A520M-A PRO | 4+2 фазы, есть небольшой радиатор | 2 / до 4600 МГц | Debug LED, чёрный текстолит, более тихие цепи | ❌ MSI A520M-A PRO: радиатор на VRM решает проблему перегрева, но слотов DIMM всего два — расширить память без замены планок не получится. |
| ASRock A520M-HDV | 5+2 фазы, более эффективный радиатор, чем у MSI | 2 / до 4733 МГц | Экстремально низкая цена, HDMI 2.1 | ⚖️ ASRock A520M-HDV: VRM охлаждён лучше гигабайта, но цена обычно ниже — если не нужны 4 слота DIMM, это лучший бюджетный выбор. |
| ASUS Prime A520M-K | 4+2 фазы без радиатора, греется примерно так же | 2 / до 4800 МГц | BIOS FlashBack, фирменный софт ASUS | ❌ ASUS Prime A520M-K: греется как и гигабайт, слотов DIMM тоже два — переплата только за бренд и удобство прошивки. |
| MSI B450M-A PRO MAX II | 4+1 фаза на B450, без радиатора, но компоновка лучше | 2 / до 4133 МГц | Чипсет B450 даёт базовый разгон процессора ради приличия | ⚖️ MSI B450M-A PRO MAX II: B450 позволяет хоть какой-то разгон проца, зато радиатора нет совсем — для горячих камней без доработок снова плохо. |
| GIGABYTE B550M DS3H | 5+3 фазы, массивный радиатор, холодная даже под Ryzen 7 | 4 / до 4600 МГц | PCIe 4.0 для видеокарты и M.2, стабильный BIOS | ✅ GIGABYTE B550M DS3H: с радиатором, PCIe 4.0 и адекватным охлаждением под 8 ядер — если бюджет позволяет, берите его вместо экономии на A520. |
Если честно, GIGABYTE A520M DS3H V2 оправдывает свою цену только в том случае, когда нужны именно 4 слота под память и DisplayPort, а также нет возможности доплатить 2000-3000 рублей за B550-аналог. MSI A520M-A PRO выглядит предпочтительнее благодаря заводскому радиатору на цепях, ASRock A520M-HDV уделывает по цене, а гигабайтовский же B550M DS3H просто уничтожает этот вариант по оснащению и запасу прочности. Плата имеет право на жизнь как основа для офисного ПК, но для домашней системы с прицелом на апгрейд лучше смотреть в сторону более оснащённых моделей.
👍Почему стоит купить GIGABYTE A520M DS3H V2 (AM4) - Преимущества по отзывам пользователей
- Низкая цена:
- Многие пользователи отмечают отличное соотношение цены и качества для бюджетных сборок офисных и мультимедийных ПК.
- Плата позволяет собрать систему за 10-20 тысяч рублей с Ryzen 3/5 и M.2 SSD.
- Подходит как временный вариант для перехода с старого железа на AM4.
- Удобный BIOS:
- Интуитивный интерфейс с русским языком и подробными подсказками к настройкам.
- Поддержка тонкой настройки таймингов памяти и кривых вентиляторов.
- Автоматическое управление 3-pin и 4-pin вентиляторами с возможностью полной остановки.
- Q-Flash Plus:
- Обновление BIOS без процессора, памяти и видеокарты через белый USB-порт.
- Работает стабильно даже с флешками USB 2.0, мигает индикатор во время прошивки.
- Позволяет легко установить поддержку Ryzen 5000 серии из коробки.
- Поддержка разгона памяти:
- XMP-профили до 3600 МГц и ручная настройка таймингов работают стабильно.
- Память 3200 МГц запускается без проблем на Ryzen 3000/5000.
- Повышает производительность в играх и повседневных задачах.
- Стабильная работа с Ryzen:
- Заводится из коробки с Ryzen 5 5500/5600G/3600 после BIOS f50+.
- Тянет игры в 1080p на средних с GT 1030 и эмуляторы на 60 FPS.
- Офисные задачи и 4K YouTube с загрузкой CPU 25-30%.
- Слот M.2:
- Поддержка NVMe PCIe 3.0 x4 и SATA M.2 SSD до 250-500 ГБ.
- Работает с Ryzen, но только SATA с Athlon X4.
- Скорости полные без доп. настроек после BIOS.
- Хорошая совместимость с Linux:
- Поддержка OpenRGB для ARGB, драйверы it87 для сенсоров.
- Параметры ядра решают проблемы с зависаниями в играх.
- Стабильный контроль температур и вентиляторов.
👎О чем стоит задуматься перед покупкой - Недостатки по отзывам пользователей
- Отсутствие радиатора VRM:
- Греется до 75-93°C под Ryzen 5 2600/5600 в стресс-тестах без обдува.
- Требует доп. охлаждения для 6+ ядер, иначе троттлинг или снижение частоты.
- Масфеты перегреваются в видеомонтаже, VRM до 97°C за 30 сек.
- Необходимость обновления BIOS:
- Из коробки f1-f15 не видит Ryzen 5000/3000, требует прошивки.
- Новые версии вырезают поддержку Athlon X4/A-series (Bristol Ridge).
- Риск кирпича при ошибке, особенно на rev 3.1.
- Брак и проблемы запуска:
- Несколько случаев не заводится, пищит, черный экран (5-10% отзывов).
- Замены в СЦ, бракованные партии с VRM или слотами.
- Проблемы с USB 3.0 флешками для прошивки.
- Мало разъёмов вентиляторов:
- Только 2-3 (CPU + 1-2 sys_fan), для >2 вентиляторов нужны сплиттеры.
- 3-pin работают, но без полного контроля без хаков.

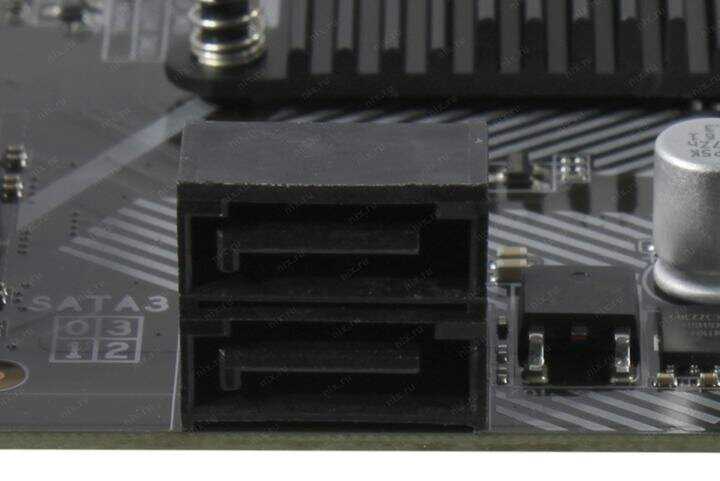

- Неудобное расположение SATA:
- Верхние порты закрыты GPU, требуются G-образные кабели.
- Теснота в mATX корпусах для f_panel, USB, audio.
- Нет разгона CPU:
- Чипсет A520 не поддерживает PBO/OC Ryzen полноценно.
- Только память и шина, нестабильно для топовых CPU.
- Проблемы с APU и старыми CPU:
- Не поддерживает Ryzen 3200G/3400G, повисания в 3D.
- NVMe только с Ryzen, SATA M.2 с Athlon.
*Плюсы и минусы, которые пользователи называют чаще всего на основе практического опыта использования.
Часто задаваемые вопросы F.A.Q.
-
Поддерживает ли материнская плата процессоры Ryzen 5000 серии?
Да, но для корректной работы требуется обновление BIOS до версии F13 или новее. Некоторые пользователи отмечают, что при установке Ryzen 5 5600G и аналогичных процессоров может потребоваться использование функции Q-Flash Plus для прошивки BIOS без установленного CPU. Важно проверять совместимость конкретной модели процессора на сайте Gigabyte перед покупкой. -
Как решить проблему перегрева VRM при использовании 8-ядерных процессоров?
Зона VRM на этой плате не имеет радиатора, что может приводить к нагреву до 75–90°C под нагрузкой. Для стабильной работы рекомендуется организовать обдув зоны питания с помощью корпусных вентиляторов или установить дополнительный радиатор. В отзывах пользователи советуют избегать процессоров с TDP выше 65 Вт и не заниматься разгоном. -
Работают ли M.2 NVMe накопители с процессорами Athlon и Ryzen 3?
M.2 слот PCIe 3.0 x4 поддерживает NVMe диски только с процессорами Ryzen серии R3 и новее. Для Athlon X4 и аналогичных CPU работают только M.2 SATA-накопители. Это ограничение связано с архитектурой процессоров, а не самой платы. -
Можно ли разогнать оперативную память на этой плате?
Да, плата поддерживает ручную настройку таймингов и частоты RAM. Пользователи успешно разгоняли память до 3600 МГц, но стабильная работа зависит от качества модулей. Для Kingston Fury, Patriot Viper и аналогичных комплектов рекомендуется активация XMP-профиля с последующей ручной корректировкой напряжения. -
Совместима ли плата с Linux?
Да, но для корректной работы датчиков температуры и управления вентиляторами требуется ручная настройка. В отзывах описано создание конфигурационных файлов для драйвера it87 и использование параметра ядра `acpi_enforce_resources=lax`. Управление RGB-подсветкой возможно через OpenRGB. -
Почему DisplayPort может не выводить изображение на некоторых мониторах?
Проблема часто решается обновлением BIOS. Некоторые пользователи сталкивались с отсутствием сигнала через DisplayPort на процессорах со встроенной графикой (например, Ryzen 5 5600G), что исправлялось сменой версии BIOS на F10 или новее. -
Как подключить несколько корпусных вентиляторов?
Плата имеет 1 разъём для CPU-кулера и 2–3 разъёма для корпусных вентиляторов (в зависимости от ревизии). Для управления 3-пиновыми вентиляторами в BIOS доступна настройка кривых оборотов через раздел Smart Fan. При нехватке разъёмов можно использовать реобасы или переходники на Molex. -
Почему возникают случайные перезагрузки и синие экраны?
Чаще всего это связано с нестабильностью оперативной памяти. В отзывах рекомендуют снизить частоту RAM до 2400–2666 МГц для модулей без XMP-профиля или увеличить напряжение до 1.35 В. Другая возможная причина — перегрев VRM при использовании мощных процессоров.
-
Как обновить BIOS без установленного процессора?
Через функцию Q-Flash Plus: скачайте прошивку с сайта Gigabyte, переименуйте файл в GIGABYTE.bin, запишите на FAT32-флешку и вставьте в белый USB-порт. Нажмите кнопку Q-Flash на плате — индикатор начнёт мигать. Процесс занимает 3–5 минут. -
Можно ли управлять RGB-подсветкой без фирменного ПО?
Да, через утилиту OpenRGB, которая поддерживает контроллер ITE 5702, установленный на плате. Для адресной подсветки ARGB требуется переходник на 5V-разъём. Аппаратная регулировка RGB отсутствует — управление возможно только через ПО. -
Почему не работает встроенный звук в Linux?
Проблема характерна для некоторых дистрибутивов. Решение — обновление ядра до версии 5.15+ и ручная установка драйверов Realtek ALC887/897. В отзывах также отмечают необходимость отключения Fast Boot в BIOS для корректной инициализации аудиокодека. -
Стоит ли использовать плату для игровых сборок?
Плата подходит для нетребовательных игр на процессорах до Ryzen 5 5600X с видеокартами уровня GTX 1660 или RX 6600. PCIe 3.0 x16 не становится узким местом для этих GPU. Однако для RTX 3070 и выше рекомендуется материнка с PCIe 4.0 и усиленным VRM. -
Как решить проблему с залипанием кнопки питания в Linux?
В BIOS необходимо активировать опцию Power Supply Idle Control в разделе Advanced → Power Management. Дополнительно в параметры ядра Linux добавляется `idle=nomwait`. Это исправляет ошибку управления питанием, характерную для процессоров Ryzen. -
Почему M.2 SSD самопроизвольно отключается?
Плата использует пластиковую защёлку вместо винта для фиксации накопителя. При вибрации или наклоне корпуса SSD может терять контакт. Пользователи советуют закрепить диск нейлоновыми стяжками или установить металлический фиксатор от сторонних производителей. -
Какие процессоры не поддерживаются этой платой?
Официально не поддерживаются Bristol Ridge (A6-9500, Athlon X4) и Picasso (Ryzen 3 3200G, Ryzen 5 3400G). При их установке возможны зависания в 3D-приложениях. Однако некоторые пользователи смогли запустить эти процессоры на BIOS версий F1–F3 с ограничением частоты памяти до 2400 МГц.
808 отзывов пользователей о GIGABYTE A520M DS3H V2 (AM4)
Пользовались
GIGABYTE A520M DS3H V2 (AM4)?
Поделитесь своим опытом и помогите другим сделать правильный выбор
Синтрон-1EJVU
03.07.55450
Оценка пользователя
Великолепно
- + цена, питание нормальное, для 5500 самое то, два сата кабеля и один с угловым штекером под корпус видеокарты.
Плазмоид-8WOIC
28.07.2024
Оценка пользователя
Великолепно
- +
Приличный питальник 5+3 фаз.
Возможность докинуть пару планок памяти, не заморачиваясь куда деть имеющиеся.
Поддержка в Linux.
Обновление прошивки (BIOS) без процессора.
Доска широкая, при этом входит даже в относительно компактный Powerman EL501.
- -
Официально 3400G не поддерживаются, но работают (как и 3350G) с "биос" версии F11. Потому такая комбинация собирается на свой страх и риск, либо ищется 4650G в другом месте.
Это упрощённая версия A520M AORUS ELITE. Без радиаторов, поддерживается меньше светодиодных лент, зато есть DisplayPort.
Кто выбирает между 450м для разгона и случайно заглянул сюда, на всякий случай посмотрите обзор данной платы от PRO PC (3 видео), там тестируют нагрев питальника шетиядерником и разгоняют шиной на 13%. Кому разгон не интересен, просто знайте, запас тут есть и это хорошо.
По поводу Linux.
1. Есть с Ryzen такая особенность, касается и остальных плат. В некоторых играх, между уровнями, когда экран чернеет, на этом всё заканчивается. Вентиляторы крутятся, но нет реакции даже на кнопку питания. Только отключать из сети и включать (естественно, подождав). Частично может быть решена параметром ядра idle=nomwait.
Здесь в BIOS предусмотрена опция "Power Supply Idle Control". Вот её то и надо включить, если возникает проблема.
2. Для управления светодиодными лентами применён контроллер ITE 5702 (USB). OpenRGB его поддерживает.
3. Мультиконтроллер (температуры и вентиляторы) здесь ITE 8688. На момент ядра 5.10 как бы не поддерживается. Драйвер для него лежит на github frankcrawford/it87 и, возможно, в Вашем дистрибутиве.
Я его не проверял (собирается, но это лишние телодвижения). Вместо этого создал файлы:
/etc/modprobe.d/it87.conf
с содержимым
options it87 force_id=0x8628
и
/etc/modules-load.d/lm_sensors.conf
с содержимым
it87
А так же задал параметр ядру acpi_enforce_resources=lax
Теперь работает штатный драйвер. Для контроля температур достаточно. Менять обороты вентиляторов не пробовал и не советую, нет необходимости, всё настраивается в BIOS.
Что бы sensors выдавала понятные названия датчиков, создал
/etc/sensors.d/gigabyte-a520m-ds3h
с содержимым
chip "it8628-isa-0a40"
label fan1 "CPU_FAN"
label fan2 "SYS_FAN1"
label fan3 "SYS_FAN2"
label fan4 "SYS_FAN3"
label fan5 "CPU_OPT"
label temp1 "System 1"
label temp2 "System 2"
label temp3 "CPU"
ignore temp4
label temp5 "VRM MOS"
label temp6 "PCH"
(на самом деле, скопировал с предложенных в lm-sensors исправлений для Gigabyte B550M AORUS PRO, немного изменив; ссылки не даю, кому надо, всё найдёт)
ХроноГость-9MVOG
30.04.2024
Оценка пользователя
Великолепно
- +
Завелся без бубнов с athlon x4 950. Биос F53 последний с поддержкой максимального количества процессоров включая x4 атлоны. Максимальный f55 уже без них но с поддержкой райзена 7 и 9 серии 5хххх (сомневаюсь что кто-то в здравом уме будет ставить на эту мать такие процессоры). А для бюджетников плата норм. Цепи питания на атлоне выше 70 не видел, оперативка подхватила профиль 2400 какой-то ноунэйм оперативки (ограничение атлона). Зато сам процессор гонится в биосе, ну и с таймингами оперативки дают копаться кому не лень. В целом нареканий ноль. Брал за 2700. На бульдозерных атлонах в разъём nvme можно воткнуть только sata ssd не m2 (те только с райзенами). Будьте внимательны
- -
Для своей мультимедийной копеечной сборки атлон + gt1030 не обнаружено.
Был косяк с pcie wifi адаптером TP-LINK Archer T2E, были конфликты по прерываниям с видеокартой и клавиатурой, решилось переустановкий винды, больше wifi или клавиатура не пропадали из системы.
В комплекте 2 сата кабеля, плашка для корпуса, винты.
выложил скрины тестов данной материнки с тысячарублевым процессором-затычкой x4 950 и оперативкой Patriot Viper Elite II [PVE248G266C6K] 8 ГБ https://www.dns-shop.ru/product/0c7fa93be5f92ff2/operativnaa-pamat-patriot-viper-elite-ii-pve248g266c6k-8-gb/ (набор из двух плашек по 4). Оперативка вручную взяла тайминги гораздо ниже авто режима (без ручного ужатия таймингов задержка в аиде была в районе 115, а попугаев в winrar 270). Процессор (конкретный экземпляр) гонится до 4.1ггц в бусте (чтобы зафиксировать частоту буста нужно отключть буст, выставить частоту и снова включить, так он фиксируется) + в расширенных настройках cpu в биосе отключить amd cool n quiet. На этой плате так.) Напряжения auto. У некоторых данный проц на этой матери стабильно бустится до 4.3ггц, нужно проверять. Тайминги оперативки видно на скринах. Проверялось с Geforce GT1030 ddr5. Очень много игр средней старости тянет в 1080p за 60fps на ультрах (из проверенных на данной сборке: Singularity, Black Mesa, Street Fighter 4, Mortal Kombat 2011 Complete Edition, Colin McRae Dirt 3, Streets of Rage 4, Burnout Paradise, Battlefield Bad Company 2, Escape Dead Island, Call of Duty Modern Warfare, Call of Juarez, Prey и т.д.) хорошо идут эмули ppsspp dolphin cemu redream (во всех 60 fps с запасом по железу) GTA 5 с dx10 + высокие текстуры и сглаживание fxaa, все остальное минимум идет в 1080p50fps ( в таком раскладе до стабильных 60 не дотягивает, но стабильные 50 держит, процессор скачет от 55 до 100%, видеокарта где-то так же чуть меньше (упор в процессор, точнее в отсутствие нормального кэша в динамичных сценах)). В принципе при подстройке не плохой убер бюджетный пк (2700 отдал за материнку, 1000 проц...). youtube 4k60 такая сборка тянет со средней загрузкой cpu 25% и gpu 30%.
Супернова-0RVMN
28.07.2024
Оценка пользователя
Великолепно
- +
1. Цена!
2. Возможность подключить три монитора - причем, два с большими разрешениями до 2.5-4К
3. Четыре слота под память DDR4
+ Возможность обновления BIOS с неработающей системой. Допустим после покупки оказалось, что фабричная прошивка не поддерживает процессор, который купили в пару - можно обновить BIOS вообще без каких-либо допкомпонентов на плате (с ними тоже можно).
- -
Особо не заметил. Разве что отсутствие индикации о включении или ошибках. Важно: не поддерживает Ryzen 3 3200G и Ryzen 5 3400G!
Отличная плата за свои деньги. Для офисных или рабочих задач - самое то. Для легкого гейминга без фанатизма тоже пойдет. Не знаю, зачем геймеры покупают в разы более дорогие материнки, но возможности разгона процессора и памяти тут есть, хотя возможно, потенциал разгона будет поменьше, а процессор гонится только по шине.
Искал плату, к которой можно подключить два монитора 2560х1440. Нашел эту, причем достаточно бюджетно. Работает замечательно.
Красивый, но довольно непривычный BIOS. Очень много настроек, для которых не могу понять назначение, хотя не новичок, а настройки как правило сопровождаются пояснениями. Есть тончайшая настройка таймингов и других параметров памяти. Но подозреваю, что из-за дополнительных слотов очень уж большой скорости получить не удастся (дальше профилей XMP гнать не пробовал). Но у этого BIOS есть и недостаток - непривычность и мало информации в интернете о работа с ним.
Плата не поддерживает Ryzen 3 3200G и Ryzen 5 3400G. Это написано на коробке, но это легко не заметить. Я тоже не заметил и попал - у меня был как раз Ryzen 3 3200G. На этих процессорах работа возможна, но на 3D-приложениях система будет виснуть намертво. Пришлось мне незапланированно обновить свой процессор))
Первая плата A520M DS3H, которую я купил, совсем работать отказалась - не заводилась, не пищала, не прошивалась. Ну либо руки у меня кривые - возможно был вшит старый BIOS, а я хоть и пытался его обновить, но с неподдерживаемой флешки USB3 вместо USB2. Эту плату без проблем приняли в сервисе DNS, вроде как проверив и подтвердив мое утверждение. Вернули деньги, а я снова взял такую же, но уже немного дешевле, т.к. цена упала.
В общем, нормальная рабочая лошадка, можно брать.
Аргонавт-9MDKG
09.04.2024
Оценка пользователя
Великолепно
- + за свои деньги вполне приемлемый вариант
плата для рабочего ПК, от которой многого не ждёшь.
запустилась из коробки, с r3 3100, стоит последний биос.
питание ЦП 8Pin, а не 4
в отличии от аналогичной платы на А320 на плате распаяно 2 питания корпусных вентиляторов 4pin, не считая 4pin вентилятора ЦП. что несомненный плюс, т.к. для офисника уже норма ставить 2 — на вдув и выдув. и 4 pin подразумевает регулировку оборотов, что в целом позволяет снизить уровень их фонового шума. - - для тех, кто на этой плате хочет собрать бюджетно-игровой комп, надо учесть, что поддержка только PCIe 3.0, видеокарты с PCIe 4.0 х8 и х4 будут, скажем так, недорабатывать)
слот PCIe неармированный, тяжёлую видеокарту лучше ставить с подставкой во избежание.
2 слота ОЗУ, добавить оперативы "потом" не получится, только заменять на планки большего объёма.
защёлка для M2 слабая, диск может самовыщелкнуться от того, что тряхнули) лучше бы оставили болты. болты вкручивать некуда, только если делать шайбу сверху и гайку снизу(для пластиковой защёлки ). думаю, со временем придётся реализовывать этот колхоз (защёлка пластиковая, держит диск непонятно, кажется просто упором сбоку, думаю, после десятого защёлкивания уже сотрется. сначала поставил диск М2 и цп прикручивать мп к корпусу — диск отщёлкнулся, начал вставлять оперативу — диск отщёлкнулся, вставлял питание МП — диск отщёлкнулся...) в общем любое воздействие в т.ч. перемещение системника может вызвать отщёлкивание диска и будет он в разъёме стоять под углом 45 градусов к материнской плате. такая себе реализация защёлки 18+
подключено М2 PCIe, на котором система, SATA SSD, 2 SATA HDD и 1 SATA DVD-RW, все порты заняты и всё работает.
бралась под r3 3100, 2×8 ГБ озу crusial ballistix 3200
максимум что для игр и т.п. я бы рискнул собрать на этой плате — r5 5600x+2×16Гб ОЗУ, и видеокарту можно любую, но версия PCIe не полностью задействовать возможности последних поколений видеокарт, а видеокарты типа 3050 PCIe 4.0 x8 и х4 а также radeon rx6600 и rx6500 могут быть откровенно слабоваты. снижение количества линий PCIe с 16 до 8 и 4 у них сделано с учётом скорости передачи данных по интерфейсу PCIe 4.0, как объясняли нам сами представители компаний-производителей)
Лунатик-1RYXO
13.07.2025
Оценка пользователя
Великолепно
- +
За свои деньги (5к) вполне себе сносно, есть всё что нужно, работает из коробки.
Врм у меня не греется выше 64 градусов под нагрузкой (процессор r5 5500, гп 1660super, озу corsair 3600 2×8gb)
- -
Не знаю точно кто виноват - неудачно расположенные разъёмы на плате, непродуманный корпус или кто то слишком много ест, но нужно очень постараться и потратить много времени, чтобы всё подключить и протянуть, особенно нужно постараться подключить питание процессора. На фотках видно что всё максимально неудобно и тесно расположенно. Хотя ничего вообще не греется. (По крайне мере у меня)
Проблем со сборкой скорее всего не будет у тех, у кого полноразмерный просторный корпус. У меня, к сожелению, midi tower.
-
Текстолит довольно тонкий.
Биос какой то урезанный. Как я понял мой проц не поддерживает XMP профиль, но вручную у меня получилось "подразогнать" память до 3600 мгц. Потом, если дойдут руки попытаюсь уже грамотно выставить тайминги, и, как мне кажется, достойный разгон здесь вполне возможен.
Впринципе плюсы покрывают все минусы платы
НаноРейдер-3OBVX
30.04.2024
Оценка пользователя
Хорошо
- +
Athlon 200GE с памятью на 2600МГц завёлся сразу из коробки на BIOS F1 (самая первая версия). Есть поддержка Ryzen 3xxx в последних версиях BIOS (F42 на момент написания отзыва). Есть слот NVMe. Есть HDMI выход.
Из BIOS можно управлять всеми (всего двумя, лол) вентиляторами, подключёнными к материнке. Если поставить соответствующую программку с диска или сайта производителя - можно управлять ими из ОС.
Температура 200GE с боксовым кулером ~35 градусов под средней нагрузкой, то же самое на чипсете. На самой матплате есть еще пара датчиков окружающей температуры.
В общем, нормальная материнка для дешевой домашней системы без особых претензий.
- -
Всего 2 разъёма для подключения вентиляторов, один сразу занимается процессорным кулером. Соответственно, если вдруг у вас будет более одного корпусного вентилятора - их придется подключать через переходники к 4-пиновым molex'ам (а, значит, никакого управления скоростью вращения, только максимум оборотов, только хардкор).
Пришлось обновлять сначала BIOS, а потом ОС, чтобы не было проблемы с чёрным экраном после установки видеодрайвера (подозреваю, что здесь больше косяк самой AMD).
О разгоне можно забыть (можно, конечно, поиграться с частотой памяти, но не более). Хотя для хоть сколь-нибудь серьёзного разгона странно было бы брать именно эту плату.
Учитывая цену и позиционирование, недостатки не считаю слишком существенными. Нормальная материнка, работает стабильно. Большего от неё и не требуется.
На 64-битной системе прошивальщик (efiflash) из архива с новым BIOS с сайта производителя не запускался, поэтому обновлял через Q-Flash из-под самого BIOS (с помощью FAT32 флешки). Обновлялось оно не слишком шустро (~3-5 минут), но проблем никаких после обновлений не обнаружил.
Капеллан-0OVOT
28.07.2024
Оценка пользователя
Великолепно
- +
+ Поддержка всех процессоров Ryzen 3ххх / 4ххх / 5ххх.
+ Отличный питальник процессора 5+3 фазы, который стоит абсолютно такой же как у старшей материнки B550M-DS3H. У моей былой B450-S2H фаз было 4+3 и она тянула без проблем 8 ядерник без разгона.
+ 4 слота ОЗУ, до 4266 MHz.
+ Может разгонять память.
+ Все цифровые порты: DVI / HDMI 2.1 / DisplayPort
+ Нормальный по качеству звук.
+ 2 порта 4-Pin под корпусные вентиляторы.
+ NVME PCI-E x4 версии 3.0.
+ Есть отверстия под установку в будущем радиатора на цепи питания.
+ Обновлённый интерфейс BIOS после B450 материнок.
+ Приятно выглядит и в руках ощущается как качественное современное изделие.
+ Цена 5000 руб. со скидкой. 28.12.2020.
- -
- Не имеет радиатора на VRM (под 8-ядерник без разгона, но с обдувом цепей - в принципе не сильно нужен).
- Нет разгона процессора.
- Слегка хрупковата. Требует деликатности. (Как и все современные платы).
- Не поддерживает Ryzen 1xxx / 2xxx.
- Нет поддержки PCI-E версии 4.0
Идеальная материнка под любой 8-ядерник Zen 2 и Zen 3, в режиме работы без разгона разумеется. Можно попробовать и 12-ядерник поставить, но под хорошим обдувом цепей питания. 16 ядер - сомнительная затея. Можно взять покамись недорогой комплект на 16 гигов ОЗУ (8ГБ х2), да как появится лишняя денюшка - докупить еще две планки по 8, в итоге заимея бомбезные 32ГБ. Сразу обязательно обновляйте BIOS. Рекомендую в любом случае организовать обдув цепей питания, материнка проживёт в разы дольше и стабильней. В целом - ставлю 9 из 10. Лучшая плата на базе чипсета A520.
Как менялась цена на GIGABYTE A520M DS3H V2 (AM4)

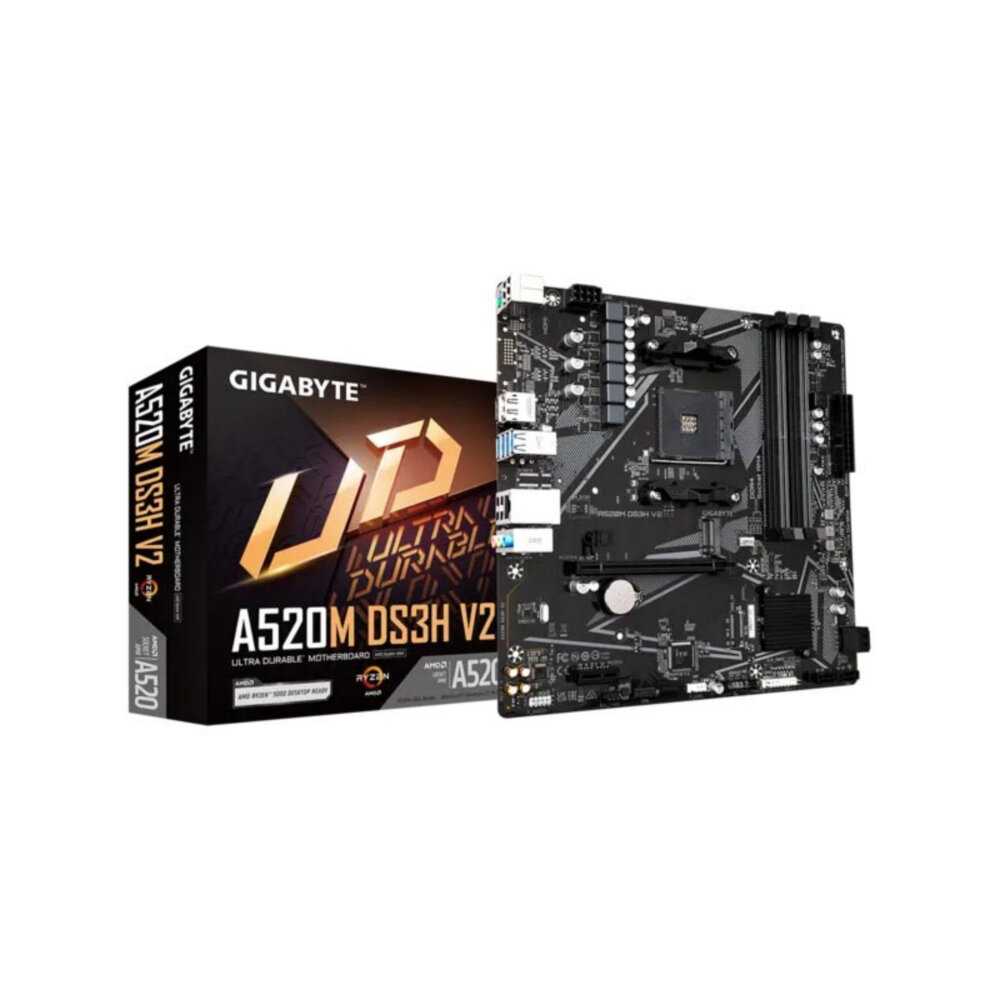

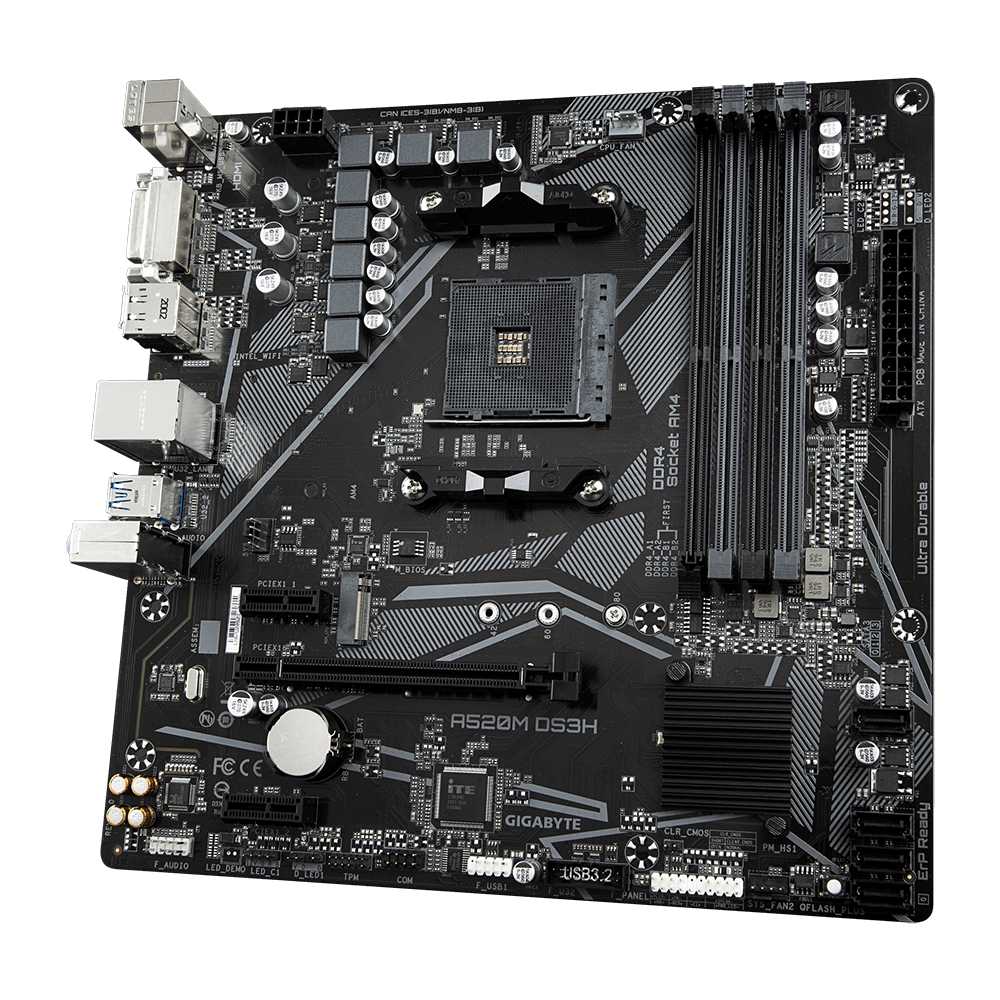

Характеристики GIGABYTE A520M DS3H V2 (AM4)
| Процессор | |
| Производитель процессора : | AMD |
| Сокет : | AM4 |
| Поддерживаемые процессоры : | AMD Ryzen 5000 Series/ Ryzen 5000 G-Series/ Ryzen 4000 G-Series and Ryzen 3000 and Ryzen 3000 G-Series Processors |
| Количество сокетов : | есть |
| Макс. TDP процессора : | 250 Вт |
| Чипсет | |
| Производитель чипсета : | AMD |
| Чипсет : | AMD A520 |
| Память | |
| Количество слотов оперативной памяти : | 4 |
| Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
| Режим работы оперативной памяти : | двухканальный |
| Тип памяти : | DDR4 DIMM, поддержка ECC/non-ECC |
| Максимальная частота памяти : | 4733 МГц |
| Максимальный объем памяти : | 128 ГБ |
| Слоты расширения | |
| Количество разъемов M.2 : | есть |
| Слоты PCI-E подробно : | PCI-E 3.0 x1, PCI-E 3.0 x16 |
| Слоты накопителей подробно : | 4 x SATA 6G |
| USB подробно : | 2 x USB 2.0 Type-A, 4 x USB 3.2 Gen1 Type-A, USB 3.2 Gen1 Type-A |
| Аудио/видео | |
| Производитель звукового чипа : | Realtek |
| Звуковой чип : | Realtek ALC887 |
| Звуковая схема : | 7.1 |
| Сеть | |
| Скорость Ethernet : | 1000 Мбит/с |
| Чипсет Ethernet : | Realtek |
| Беспроводные интерфейсы : | без Wi-Fi |
| Дополнительные параметры | |
| Поддержка RAID : | SATA RAID 0, 1, 10 |
| Поддержка RAID : | есть |
| Область применения : | игровая |
| Особенности : | поддержка UEFI |
| Форм-фактор материнской платы : | microATX |
| Комплектация : | -заглушка панели I/O. |
| Тип системы охлаждения : | пассивное |
| Задняя панель | |

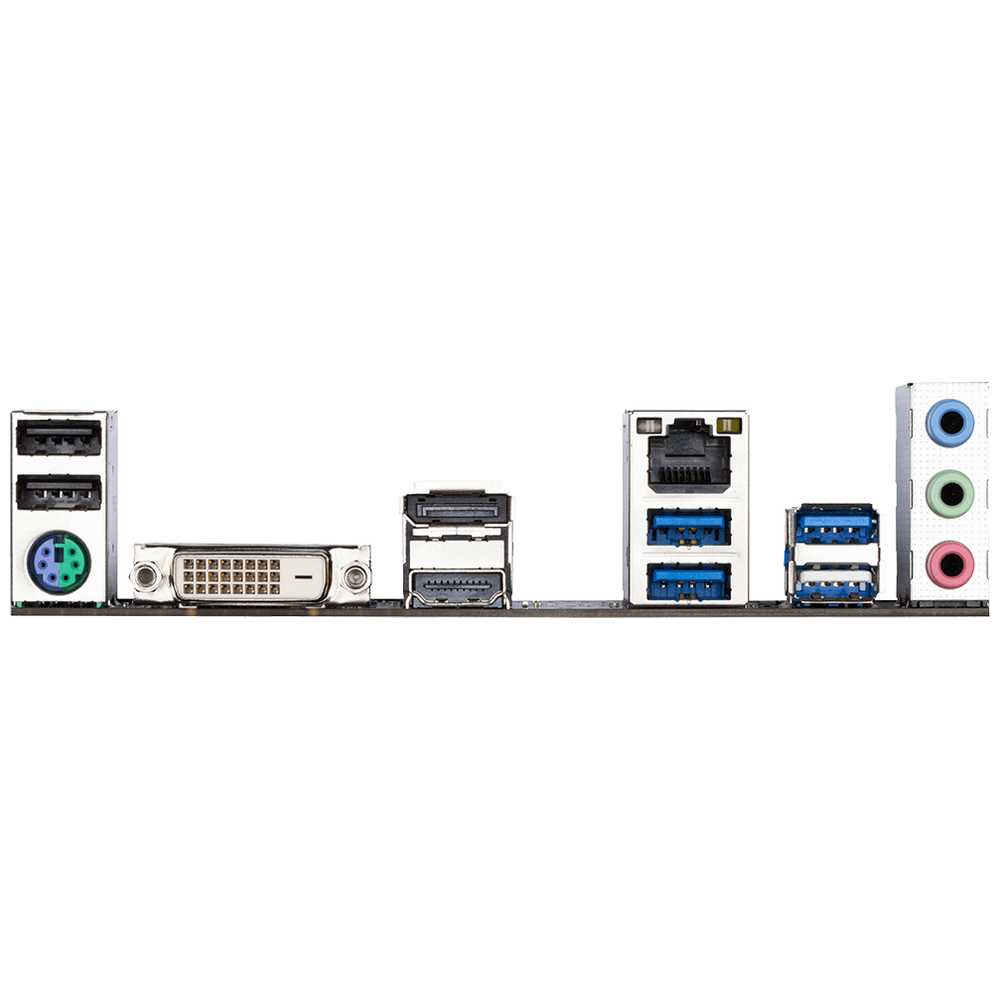

| Разъемы на задней панели : | 4 x USB 3.2 Gen1 Type-A, DVI, DisplayPort, HDMI, LAN RJ-45, PS/2 (клавиатура/мышь) |
| Внутренние разъемы | |
| Внутренние слоты и разъемы : | питания процессора 8-pin, поддержка PCI-E 3.0, разъем питания 24-pin |
| Дополнительная информация : | - |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
Обзоры и руководства на GIGABYTE A520M DS3H V2 (AM4)
Альтернативы с более высокой оценкой
Wizemart © 2026.
Рекомендательная система по умному выбору товаров по отзывам и рейтингам
