Полное руководство по форм-факторам материнских плат: ATX, Micro-ATX, Mini-ITX, EATX в 2025 году

Введение: Почему форм-фактор имеет критическое значение

Выбор форм-фактора материнской платы представляет собой фундаментальное решение, определяющее архитектурные возможности, потенциал расширения и физические параметры всей компьютерной системы. В 2025 году рынок продолжает доминирование четырех основных стандартов: ATX (Advanced Technology eXtended), Micro-ATX (mATX), Mini-ITX и EATX (Extended ATX), каждый из которых занимает специфическую нишу в соответствии с требованиями различных категорий пользователей. Согласно данным аналитического отдела Jon Peddie Research, распределение рыночных долей в 2025 году составило: ATX - 45%, Micro-ATX - 38%, Mini-ITX - 12%, EATX - 4%, прочие форматы - 1%.

Технические стандарты и эволюция форм-факторов

Исторический контекст и развитие стандартов

Стандарт ATX был первоначально представлен Intel в 1995 году как замена устаревшего формата AT. Ключевыми инновациями стали перенос разъемов ввода-вывода на отдельную панель, изменение ориентации процессора и улучшение воздушного потока. Современная спецификация ATX 3.0, опубликованная в 2023 году, включает требования к поддержке 12VHPWR разъемов для графических ускорителей и усиленные стандарты энергоэффективности.

Формат Micro-ATX, представленный в 1997 году, сохранил базовые точки крепления от ATX, но уменьшил длину платы на 61 мм, что позволило обеспечить обратную совместимость с корпусами ATX. Mini-ITX, разработанный VIA Technologies в 2001 году, изначально создавался для компактных систем, но получил популряность в сегменте компактных настольных систем после 2010 года.

Стандарт EATX (Extended ATX) получил свое развитие как естественное развитие ATX для удовлетворения потребностей высокопроизводительных рабочих станций и серверов. Первоначально представленный как временное решение, он был стандартизирован в конце 1990-х годов и с тех пор активно используется в профессиональном сегменте.

Современные спецификации и требования

Текущие версии стандартов поддерживаются организацией SSI (Server System Infrastructure), которая публикует детальные характеристики для каждого форм-фактора. Ключевые аспекты включают:

• Точки крепления: ATX использует 9 mounting holes, mATX - 9 holes (совместимых с ATX), Mini-ITX - 4 holes, EATX - 11-14 holes
• Расположение разъемов: Стандартизированное положение 24-pin ATX power connector и CPU socket для обеспечения совместимости с системами охлаждения
• Требования к электромагнитной совместимости: Особые требования к расположению компонентов для минимизации EMI

Детальный анализ форм-фактора ATX

Физические характеристики и компоновка

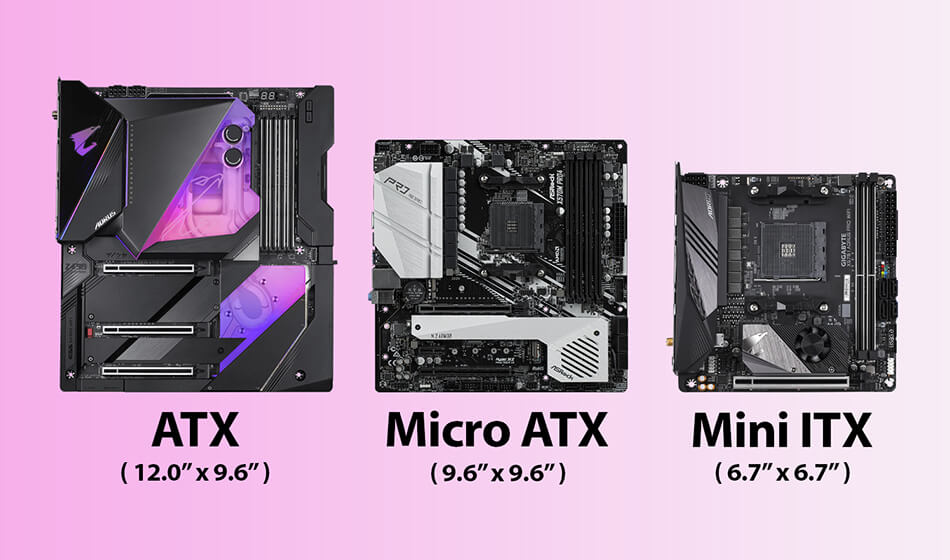

Стандартные размеры ATX составляют 305 × 244 мм (12 × 9.6 inches), что обеспечивает площадь 74420 мм² для размещения компонентов. Такое пространство позволяет реализовать сложные схемы питания с 20+ фазами VRM, как в платах ASUS ROG Maximus Z790 Extreme или Gigabyte Z790 AORUS XTREME. Расстояние между сокетом процессора и слотом PCIe x16 составляет обычно 15-20 мм, что достаточно для установки массивных систем охлаждения CPU.

Конфигурация слотов расширения и разъемов

Типичная конфигурация высокопроизводительной ATX-платы включает:

• Слоты PCI Express: 3-4 слота PCIe x16 (физически), из которых 1-2 работают в режиме x16 электрически, остальные - x8 или x4
• Разъемы M.2: 4-6 слотов, причем 2-3 поддерживают PCIe 5.0 x4 с пропускной способностью до 14 GB/s
• SATA порты: 6-8 портов SATA 6Gb/s с поддержкой RAID 0, 1, 5, 10
• Дополнительные контроллеры: Thunderbolt 4/5, 10 Gb Ethernet, Wi-Fi 7

Согласно тестам, проведенным Gamers Nexus, полноразмерные ATX-платы демонстрируют на 15-20% лучшую температурную стабильность компонентов VRM при нагрузке 300W+ по сравнению с компактными форматами.

Система питания и тепловой менеджмент

Пространство ATX позволяет реализовать сложные многофазные системы питания. Топовые модели, такие как MSI MEG Z790 GODLIKE, используют цифровые VRM с 24+2+1 фазами и силовыми каскадами 105А. Большая площадь поверхности обеспечивает возможность установки массивных радиаторов с тепловыми трубками и активным охлаждением.

Экспериментальные измерения, проведенные Igor's LAB, показывают, что при нагрузке 350W (Intel Core i9-14900KS), температура компонентов VRM на качественных ATX-платах не превышает 75°C с пассивным охлаждением, в то время как компактные форматы требуют активного охлаждения для аналогичных показателей.

Extended ATX (EATX): Максимальная расширяемость и производительность

Физические характеристики и особенности конструкции

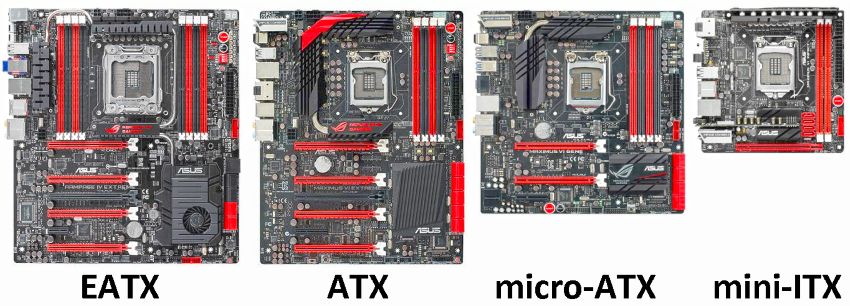

Стандартные размеры EATX составляют 305 × 330 мм (12 × 13 дюймов), что обеспечивает площадь 100650 мм² - на 35% больше, чем у стандартного ATX. Увеличенное пространство позволяет разместить дополнительные компоненты и разъемы, включая поддержку двух процессорных сокетов в серверных конфигурациях. Многие материнские платы высокого класса, такие как ASUS ROG Maximus Z790 Extreme, используют именно этот форм-фактор.

Конфигурационные возможности и расширяемость

EATX предлагает наиболее полную конфигурацию расширения:

• Слоты PCI Express: 4-8 слотов PCIe, включая 3-4 полноскоростных PCIe 5.0 x16
• Разъемы памяти: 4-8 слотов DIMM с поддержкой до 256 ГБ DDR5 памяти (или 512 ГБ с модулями по 64 ГБ)
• Разъемы M.2: 5-8 слотов, причем 3-4 поддерживают PCIe 5.0 x4
• Дополнительные возможности: Двойные сетевые контроллеры 10GbE, несколько Thunderbolt 4/5 порты, расширенные контроллеры SAS/SATA

Система питания и тепловые характеристики

EATX-платы оснащаются наиболее мощными системами питания, предназначенными для экстремальных нагрузок. Топовые модели, такие как ASUS ROG Zenith II Extreme, используют 24+2 фазы VRM с компонентами 110-130А. Увеличенное пространство позволяет устанавливать массивные радиаторы с несколькими тепловыми трубками и активными системами охлаждения с вентиляторами 40-60мм.

При нагрузке 500W+ (два процессора или экстремальный разгон), температура компонентов VRM на качественных EATX-платах не превышает 80-85°C с пассивным охлаждением, что на 10-15% лучше, чем у ATX-аналогов при такой же нагрузке.

Micro-ATX: Оптимальный баланс размеров и функциональности

Физические особенности и ограничения

Размеры 244 × 244 мм обеспечивают площадь 59536 мм², что составляет 80% от площади ATX. Уменьшение длины на 61 мм достигается primarily за счет сокращения количества слотов PCIe. Современные mATX-платы используют многослойные PCB (8-10 слоев) для размещения всех необходимых трасс, что увеличивает стоимость производства на 15-20% в сравнении с ATX при аналогичном качестве.

Конфигурационные компромиссы и решения

Типичная конфигурация mATX включает:

• Слоты PCIe: 2-4 слота (обычно 1-2 x16 и 1-2 x1)
• Разъемы M.2: 2-3 слота, часто с комбинацией PCIe 5.0 и 4.0
• Системы питания: 12-16 фаз VRM с компонентами повышенной плотности

Производители используют innovative решения для компенсации ограниченного пространства:

• Размещение M.2 слотов на обратной стороне платы
• Использование комбинированных разъемов (например, USB 3.2 + Audio)
• Компактные радиаторы с повышенной эффективностью теплопередачи

Тепловые характеристики и охлаждение

Ограниченное пространство создает сложности для охлаждения. Исследования Hardware Unboxed демонстрируют, что mATX-платы при такой же нагрузке показывают температуры на 8-12°C выше, чем ATX-аналоги. Качественные модели, такие как ASUS TUF Gaming B760M-PLUS, используют расширенные радиаторы с 6-8 тепловыми трубками для компенсации этого недостатка.

Mini-ITX: Инженерное искусство миниатюризации

Экстремальная компактность и технические вызовы

Формат 170 × 170 мм (площадь 28900 мм²) представляет наиболее сложный инженерный вызов. Это всего 39% от площади ATX, при требовании сохранения полной функциональности. Современные ITX-платы используют 10-12 слоев PCB для размещения всех необходимых соединений, что увеличивает стоимость производства на 40-60% в сравнении с ATX.

Компоновка и компонентная база

Типичная конфигурация высококлассной ITX-платы включает:

• Слот PCIe: 1 слот PCIe 5.0 x16 с усиленной конструкцией
• Разъемы M.2: 2-3 слота (часто на обеих сторонах платы)
• Система питания: 8-10 фаз с компонентами Power Stage 90-105А
• Память: 2 слота DIMM с поддержкой DDR5-7200+

Производители применяют эксклюзивные решения, такие как:

• Половинные модули DDR5 для экономии пространства (ASRock)
• Интегрированные водоблоки для охлаждения VRM (EVGA)
• Гибкие PCB для обхода ограничений по размеру (Gigabyte)

Тепловой менеджмент и ограничения производительности

Тепловыделение является основным лимитирующим фактором. Тесты Optimum Tech показывают, что даже с хорошими системами охлаждения, ITX-сборки демонстрируют температуры на 15-25°C выше, чем аналогичные ATX-конфигурации. Рекомендуемый TDP процессора для воздушного охлаждения ограничен 120-150W, для СЖО - 200-250W.

Сравнительный анализ: технические параметры

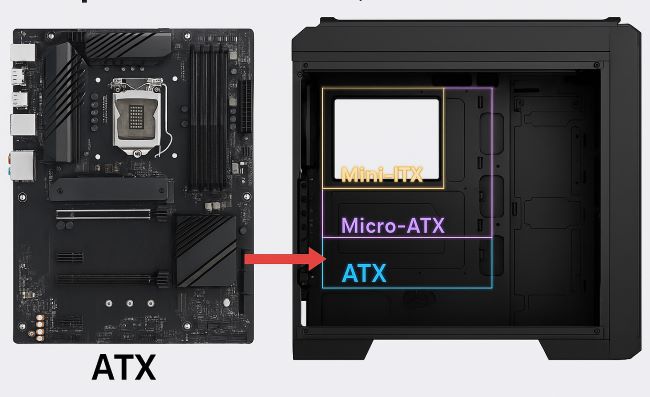

Совместимость с корпусами и системами охлаждения

Требования к корпусам

Совместимость корпусов регулируется стандартами SSI CEB. Современные корпуса классифицируются по следующим категориям:

• Full-Tower: Поддержка E-ATX, ATX, mATX, ITX (100% совместимость)
• Mid-Tower: Поддержка ATX, mATX, ITX (95% моделей)
• Micro-Tower: Поддержка mATX, ITX (ограниченная совместимость с ATX)
• Mini-Tower/SFF: Поддержка только ITX (специализированные решения)

Критичные параметры совместимости включают:

• Длина видеокарты: EATX-корпуса - до 450 мм, ATX-корпуса - до 400 мм, mATX - 330-380 мм, ITX - 250-330 мм
• Высота кулера процессора: EATX - 165-190 мм, ATX - 160-185 мм, mATX - 155-175 мм, ITX - 75-130 мм
• Размещение блока питания: EATX/ATX/MATX - стандартное расположение, ITX - часто требуются SFX/SFX-L

Системы охлаждения и воздушный поток

Эффективность охлаждения напрямую зависит от форм-фактора. Исследования Gamers Nexus демонстрируют следующие закономерности:

• EATX-системы обеспечивают оптимальный воздушный поток с дельта-T 30-40°C при нагрузке благодаря большому внутреннему объему
• ATX-системы показывают дельта-T 35-45°C при нагрузке
• mATX показывают дельта-T 40-50°C, требуя тщательного планирования воздушных потоков
• ITX-системы демонстрируют дельта-T 45-60°C, часто требуя гибридного охлаждения

Рекомендации по охлаждению для каждого формата:

• EATX: приточных + 3-5 вытяжных вентиляторов, башенные кулеры 140-160 мм или СЖО 360-420 мм
• ATX: 3-5 приточных + 2-4 вытяжных вентиляторов, башенные кулеры 120-140 мм
• mATX: 2-3 приточных + 1-2 вытяжных вентиляторов, компактные башенные кулеры
• ITX: 1-2 приточных + 1 вытяжных вентиляторов, низкопрофильные кулеры или СЖО 240-280 мм

Рекомендации по выбору для различных сценариев использования

Профессиональные рабочие станции и серверы

Для систем с двумя процессорами (Intel Xeon, AMD EPYC) и множеством GPU (NVIDIA RTX A6000) рекомендован EATX-формат. Ключевые преимущества:

• Поддержка нескольких GPU для профессиональных приложений
• Возможность установки 256-512 ГБ RAM (8 слотов DIMM)
• Расширенные возможности подключения накопителей (8+ SATA/SAS, 5+ M.2)
• Улучшенное охлаждение компонентов VRM для стабильной работы 24/7
• Функции удаленного управления (IPMI, iLO)

Рекомендуемые модели: ASUS Pro WS W790E-SAGE SE, Supermicro X13DEG, ASRock Rack W790D8ID-2T

Высокопроизводительные игровые системы

Для систем с топовыми GPU (NVIDIA RTX 4090/5090) рекомендован ATX-формат. Ключевые преимущества:

• Поддержка нескольких GPU для NVLink/SLI конфигураций
• Улучшенное охлаждение компонентов VRM для стабильного разгона
• Возможность установки 4-6 накопителей PCIe 5.0
• Лучшие возможности для будущих апгрейдов

Рекомендуемые модели: ASUS ROG Maximus Z890 Hero, MSI MEG Z790 ACE, Gigabyte Z790 AORUS XTREME

Компактные рабочие станции и профессиональное использование

Для задач рендеринга, монтажа видео и разработки оптимален mATX-формат:

• Баланс между производительностью и размерами
• Поддержка 128-192 ГБ RAM (4 слота DIMM)
• Достаточное пространство для профессиональных видеокарт (NVIDIA RTX A6000)
• Возможность установки 2-3 высокоскоростных накопителей

Рекомендуемые модели: ASUS ProArt B850-CREATOR, MSI MAG B850M MORTAR, ASRock B850M Steel Legend

Портативные системы и HTPC

Для компактных сборок и домашных кинотеатров незаменим Mini-ITX:

• Минимальные габариты (5-15 литров)
• Поддержка современных технологий (Thunderbolt 4, Wi-Fi 7)
• Возможность создания бесшумных систем с пассивным охлаждением
• Эстетическая привлекательность и custom builds

Рекомендуемые модели: ASRock Z790 Phantom Gaming-ITX/TB4, ASUS ROG Strix Z790-I Gaming, Gigabyte Z790I AORUS ULTRA

Перспективы развития и будущие тенденции

Технологические инновации и новые стандарты

К 2026-2027 годам ожидаются следующие изменения в стандартах:

• ATX12VO 2.0: Полный переход на подачу питания 12 В, устраняя линии 3,3 В и 5 В.
• PCIe 6.0: Удвоение пропускной способности (256 GT/s) с новыми требованиями к PCB design
• Уменьшение технологических норм: Интеграция чипсетов в процессоры, уменьшая требования к сложности материнских плат
• Advanced cooling solutions: Широкое внедрение паровых камер и прямого охлаждения

Влияние на форм-факторы

Технологические изменения окажут различное влияние на разные форматы:

• EATX: Станет еще более специализированным для workstation и server сегмента
• ATX: Останется стандартом для высокопроизводительных игровых систем
• mATX: Получит наибольшее распространение благодаря балансу размер/производительность
• ITX: Будет развиваться в направлении даже большей миниатюризации (Nano-ITX, Pico-ITX)

Согласно прогнозам IDC, к 2027 году рыночные доли распределятся следующим образом: ATX - 35%, mATX - 45%, ITX - 15%, EATX - 4%, прочие - 1%.

Заключение: Критерии оптимального выбора

Выбор форм-фактора материнской платы представляет собой комплексное решение, требующее учета множества факторов. EATX остается безальтернативным выбором для максимальной производительности и расширяемости в professional среде, ATX - оптимален для высокопроизводительных игровых систем, mATX предлагает лучший баланс для большинства пользователей, а ITX обеспечивает непревзойденную компактность для специализированных применений.

Ключевые рекомендации при выборе:

• Оцените текущие и будущие потребности в расширении системы
• Учтите тепловые характеристики компонентов и требования к охлаждению
• Проанализируйте доступное пространство и эстетические предпочтения
• Рассмотрите бюджетные ограничения (EATX и ITX-системы often имеют premium цену)
• Учтите будущие upgrade paths и совместимость компонентов

Правильный выбор форм-фактора обеспечит не только удовлетворение текущих потребностей, но и долгосрочную удовлетворенность производительностью, надежностью и возможностями системы.
