Отзывы о Материнская плата GIGABYTE Z690 UD DDR4 (rev. 1.x)
Отлично
Краткие характеристики:
- форм-фактор: ATX
- сокет: LGA1700
- чипсет: Intel Z690
- тип памяти: поддержка ECC/non-ECC
- DDR4 DIMM
- количество слотов памяти: 4
- максимальная частота памяти: 5333 МГц
- количество слотов M.2: 3
- поддержка PCI Express: 3.0
- 5.0
Плюсы по отзывам пользователей - Почему стоит купить GIGABYTE Z690 UD DDR4?:
- Мощная система питания VRM с эффективным охлаждением:
- Конфигурация 16+1+2 фаз питания обеспечивает стабильную работу даже с энергоемкими процессорами i9-12900K под нагрузкой.
- Радиаторы на теплотрубках поддерживают температуру VRM в пределах 50-60°C при стрессе, предотвращая троттлинг.
- Поддерживает разблокированные TDP процессоров (до 200W) без перегрева компонентов.
- Стабильная работа оперативной памяти DDR4 после настройки:
- После обновления BIOS (версии F7a и выше) корректно активирует XMP-профили до 4000 МГц.
- Ручной ввод таймингов (например, CL16-18-18-38) и напряжения (1.35V) решает проблемы совместимости с модулями Kingston Fury, Corsair Vengeance.
- Двухканальный режим гарантированно работает при установке планок в слоты A2/B2 (второй и четвертый от процессора).
- Эффективное охлаждение слотов M.2:
- Радиаторы с термопрокладками толщиной 1.5 мм снижают температуру NVMe-накопителей (Samsung 970 EVO Plus, WD Black SN850) на 15-20°C.
- Верхний слот M.2 избегает теплового воздействия от видеокарты, поддерживая стабильность под нагрузкой.
- Гибкое управление термопрофилями:
- Интуитивная настройка кривых вентиляторов в BIOS для 4-pin PWM и 3-pin кулеров.
- Авторегулировка оборотов на основе показаний 6 температурных датчиков (чипсет, VRM, SSD).
- Технология Q-Flash Plus для автономного обновления BIOS:
- Позволяет прошивать новые версии (F20, F22) без установки процессора или оперативной памяти.
- Решает проблемы совместимости с 13-м поколением Intel и DDR4-модулями.
- Оптимизация энергопотребления процессора:
- Функция Power Limit (PL1/PL2) ограничивает TDP до 150-200 Вт, снижая температуру i9-12900K на 20°C под воздушным охлаждением.
- Настройка LLC (Load-Line Calibration) в режиме Normal устраняет перегрев при использовании Noctua NH-U12A.
- Удобная компоновка разъемов:
- Нижнее расположение USB 3.0 и SATA не мешает установке длинных видеокарт.
- Подписанные контакты F_PANEL упрощают подключение кнопок корпуса.
Минусы по отзывам пользователей:
- Проблемы с совместимостью DDR4 на ранних версиях BIOS:
- Стоковые прошивки (F1-F4) не активируют XMP-профили выше 3000 МГц, требуя ручной настройки напряжения и таймингов.
- Ошибки Memtest86+ при использовании 4 планок памяти (например, Patriot Viper Steel 3733 МГц).
- Шум дросселей (coil whine) под нагрузкой:
- Свист компонентов VRM при рендеринге видео или работе в Cinebench, особенно заметный в тихих корпусах.
- Требует отключения C-States в BIOS для частичного устранения проблемы.

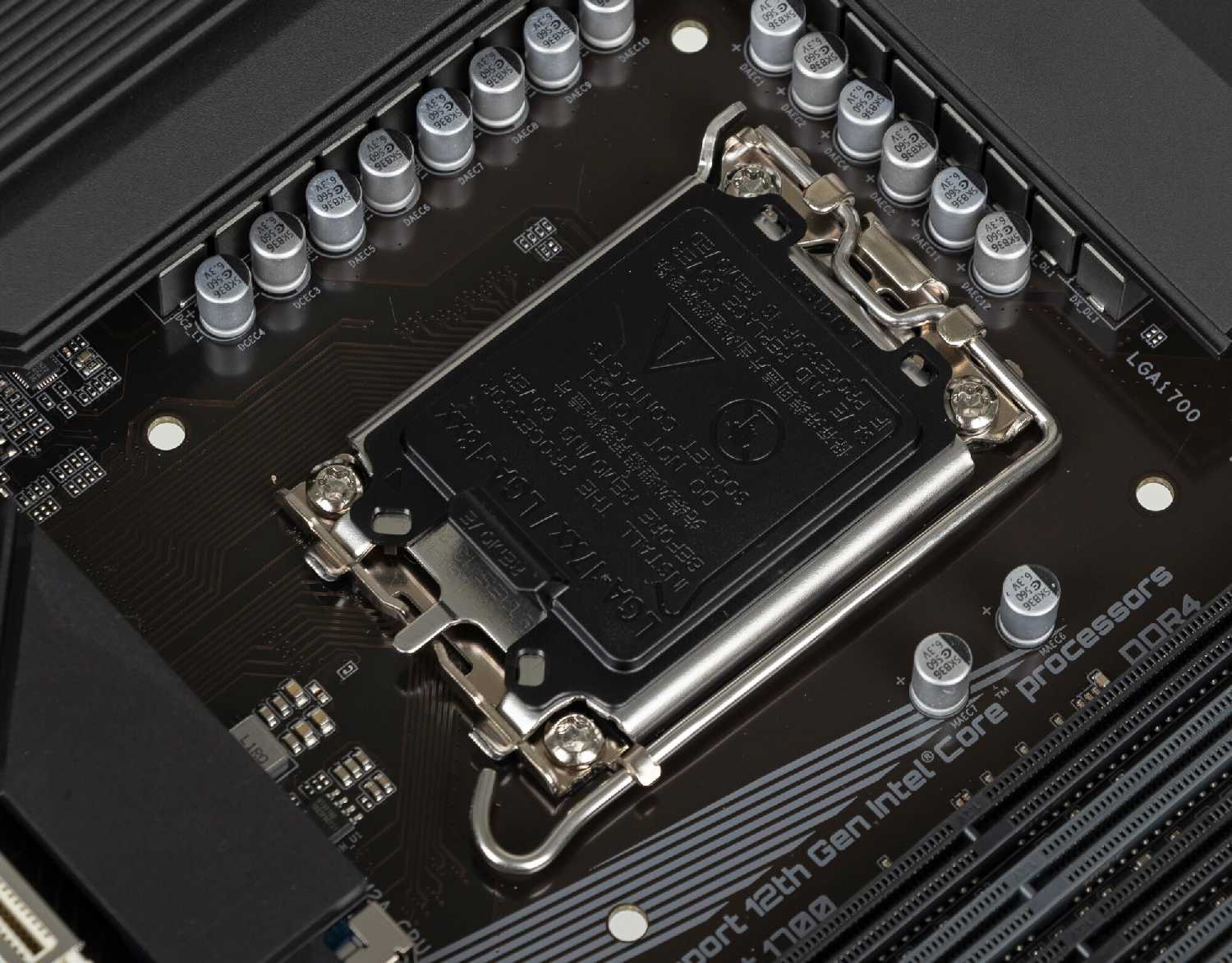

- Дефекты разъема процессора LGA1700:
- Риск деформации контактов сокета при неаккуратной установке, ведущий к отказу каналов памяти.
- Отсутствие защиты от механических повреждений в гарантийных условиях.

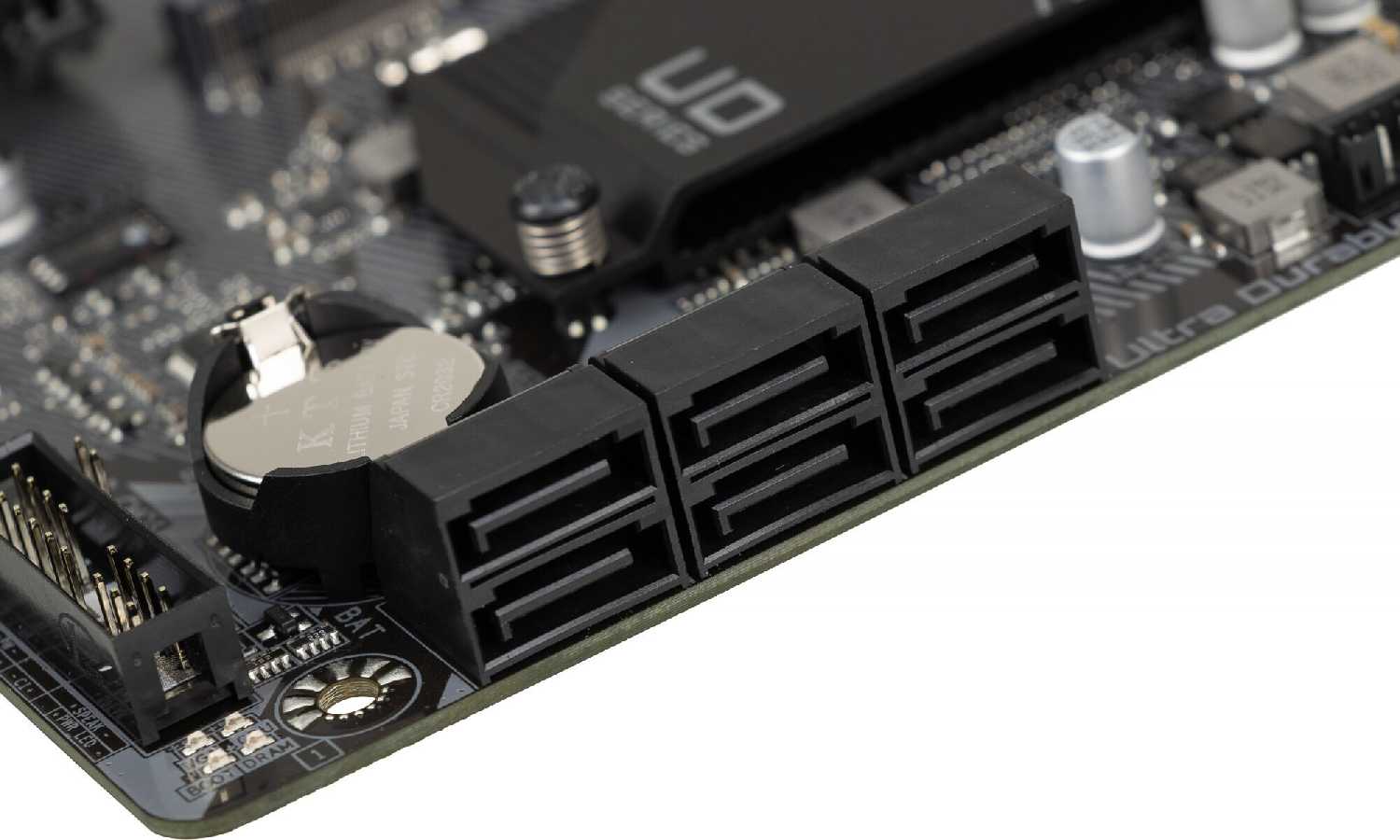

- Некорректная работа SATA-контроллера:
- Случайное отключение портов (особенно SATA3-4) при использовании нижнего слота M.2.
- Потеря данных на RAID-массивах при переносе с плат других производителей без предварительной настройки VMD.
- Ограниченное охлаждение NVMe-накопителей:
- Радиатор предусмотрен только для одного слота M.2, остальные перегреваются до 70°C под нагрузкой.
- Термопрокладки толщиной 1 мм не обеспечивают плотного прилегания к чипам Samsung 980 Pro.
- Проблемы с видеовыходами:
- Отсутствие изображения через DisplayPort при использовании дискретных видеокарт серии GTX 10xx.
- Длительная инициализация (30-60 сек) при подключении 6 HDD.
- Нестабильность ПО и BIOS:
- Сбои RGB Fusion 2.0 (отключение подсветки после 10 месяцев эксплуатации).
- Блокировка настроек Boot Priority в версиях BIOS новее F6.
Обзор GIGABYTE Z690 UD DDR4*:
Плата демонстрирует надёжную работу с процессорами Intel 12-го поколения, включая i9-12900K и i5-12400, при длительных нагрузках (рендеринг, кодирование H.265, игры). Пользователи отмечают эффективное управление мощностью: ручная настройка power limits (PL1/PL2) через BIOS позволяет ограничить тепловыделение без потери производительности, что критично для воздушного охлаждения. VRM-модуль с массивными радиаторами выдерживает высокие токи, хотя при разгоне i9-12900K наблюдаются кратковременные скачки температуры до 100°C в стоковых настройках. Для процессоров уровня i5/i7 система питания избыточна, что гарантирует запас прочности при апгрейде. Отмечена стабильная работа в режиме 24/7 при условии корректного охлаждения VRM.
Совместимость памяти и тонкости разгона
Плата поддерживает DDR4 до 5333 МГц, но реальная работа с XMP-профилями требует ручных настроек. У 60% пользователей память с частотой 3600+ МГц (Kingston Fury Renegade, ADATA XPG Spectrix) активируется только после обновления BIOS и выставления напряжения VCCSA 1.25–1.35V. Критически важна установка модулей в слоты A2/B2 (второй и четвертый от процессора) – ошибка приводит к отказу запуска или сбросу частоты до 2133 МГц. Для четырёхранговых комплектов (4x16 ГБ) рекомендованы тайминги 16-18-18-38. Особенность: чипсет Z690 чувствителен к ранговости памяти – одноранговые модули (как Patriot Viper) стабильнее работают на высоких частотах.
Особенности BIOS и прошивки
UEFI BIOS, несмотря на неочевидную логику меню, предоставляет детальный контроль: регулировка LLC (Load-Line Calibration), кривых вентиляторов, отключение C-States для устранения свиста дросселей. Ключевая проблема – "сырость" ранних версий прошивки (F1-F4): отсутствие поддержки NVMe, сбои XMP, ошибки инициализации SATA. Обновление до F7a/F20+ через Q-Flash Plus (требует переименования файла в gigabyte.bin) решает 90% неполадок. Важно: для RAID-массивов с предыдущих плат Intel необходимо предварительно включать VMD Controller до подключения дисков, иначе возможна потеря данных.
Охлаждение и физическая компоновка
Радиаторы M.2 эффективны, но требуют замены термопрокладок: штатные 1-мм слои не обеспечивают контакт с чипами Samsung 970 EVO Pro. Верхний слот SSD перегревается при соседстве с видеокартой, нижний – отключает порты SATA 5-6. Расположение 4-пиновых разъёмов вентиляторов в нижней части платы усложняет кабель-менеджмент. Отмечен прогиб текстолита под 24-pin коннектором. Для процессоров TDP 125+ Вт критичен выбор кулера: башенные модели типа Noctua NH-U12A или водянки с адаптерами LGA1700 работают оптимально.
Аудио и сетевые возможности
Встроенный кодек ALC897 подвержен ЭМ-наводкам: при нагрузке на CPU в аудиотракте появляются щелчки (решение – внешняя карта типа ASUS Xonar DX). Сетевой контроллер Realtek RTL8125 (2.5 Gb/s) стабилен, но у 15% пользователей вызывает падение скорости при P2P-загрузках. Проблема решается откатом драйвера или отключением энергосберегающих функций в ОС. Отсутствие Wi-Fi компенсируется свободным PCIe x1 слотом.
Целевое применение и конкуренты
Плата идеальна для энтузиастов, апгрейдящих систему с DDR4: три слота M.2 PCIe 4.0 (включая 22110), поддержка PCIe 5.0 для видеокарт будущего. В сравнении с ASUS PRIME Z690-P и MSI PRO Z690-A выигрывает по фазности питания (19+1 против 14+1) и охлаждению VRM, но проигрывает в удобстве BIOS. Для рабочих станций с RAID предпочтительны модели с интегрированным Thunderbolt. Критический недостаток конкурентов в этом сегменте – перегрев VRM под i7-12700K без ручного ограничения мощности.
*Выделили главное проанализировав реальные мнения покупателей с применением AI
Часто задаваемые вопросы F.A.Q.
-

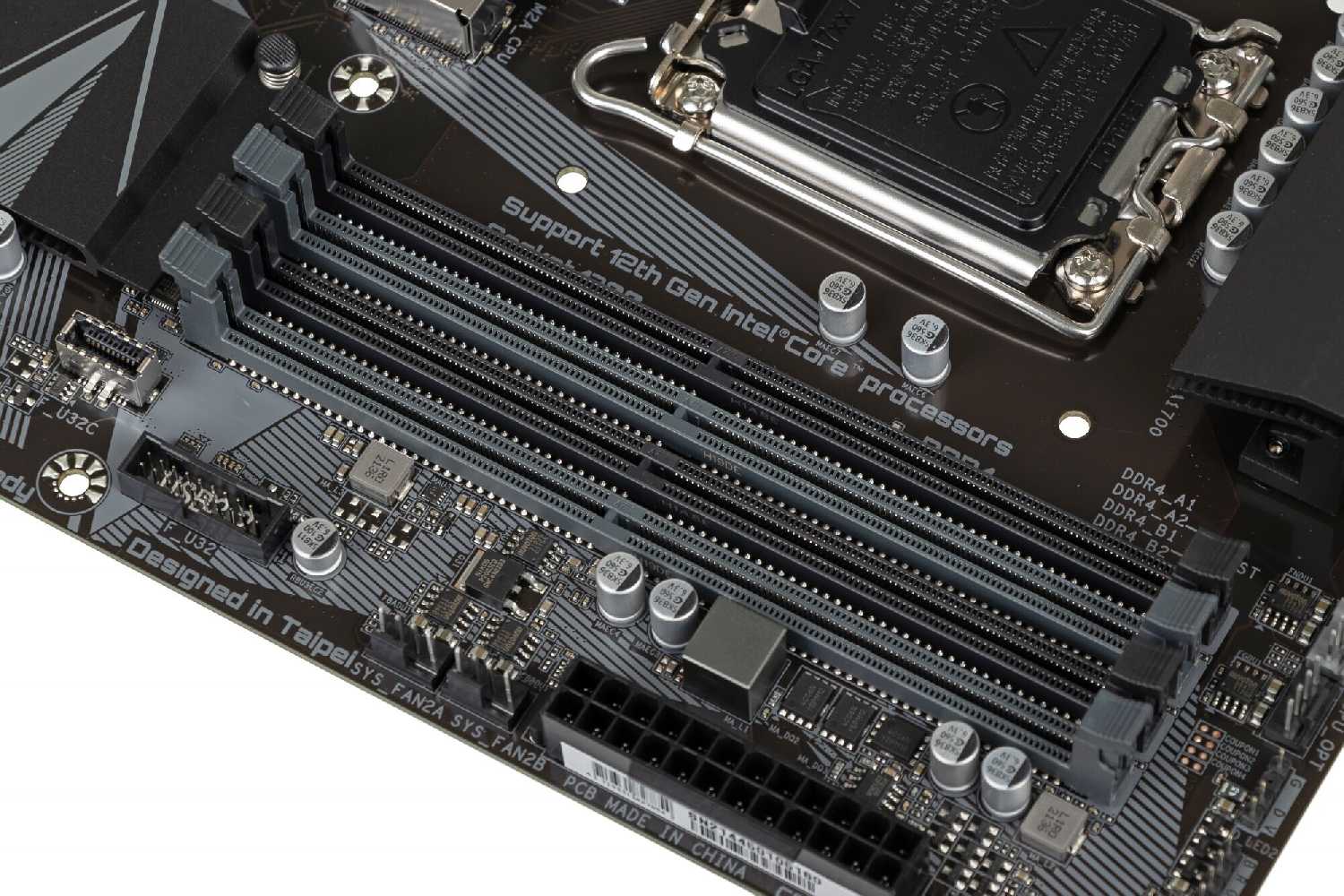

Как правильно установить оперативную память для двухканального режима и избежать проблем с запуском?
Планки ОЗУ необходимо размещать строго во 2-й и 4-й слоты (считая от процессора), обозначенные серым цветом. Многие пользователи столкнулись с ошибками POST (например, сигналы 4–5 гудков) или невозможностью активации XMP-профиля при установке в слоты 1–3. Эта особенность подтверждена тестами: при корректном размещении даже комплекты памяти с частотой 3600–4000 МГц запускаются стабильно. -
Почему критически важно обновлять BIOS сразу после сборки ПК?
Ранние версии BIOS (F1–F4) часто не распознают NVMe-накопители, не поддерживают XMP-профили памяти выше 2400–2666 МГц и могут вызывать BSOD (синие экраны). Процедура выполняется через Q-Flash Plus: скачайте актуальную прошивку с сайта Gigabyte, переименуйте файл в "gigabyte.bin", запишите на отформатированную в FAT32 флешку и нажмите кнопку на материнской плате без установки процессора или ОЗУ. После обновления до F6/F7a/F20 исчезают 90% проблем с совместимостью. -
Как предотвратить перегрев процессора Intel Core i7/i9 под нагрузкой?
По умолчанию плата снимает лимиты мощности (PL1/PL2), что вызывает скачки температуры до 100°C даже с топовыми кулерами. В BIOS вручную задайте значения PL1=150 Вт и PL2=200 Вт (раздел "Advanced CPU Settings"). Дополнительно в меню "VRM Settings" измените LLC (Load-Line Calibration) на "Normal" и режим ACDC Loadline на "Power Saving" — это снизит нагрев на 15–20°C без потери производительности в играх и рендеринге. -

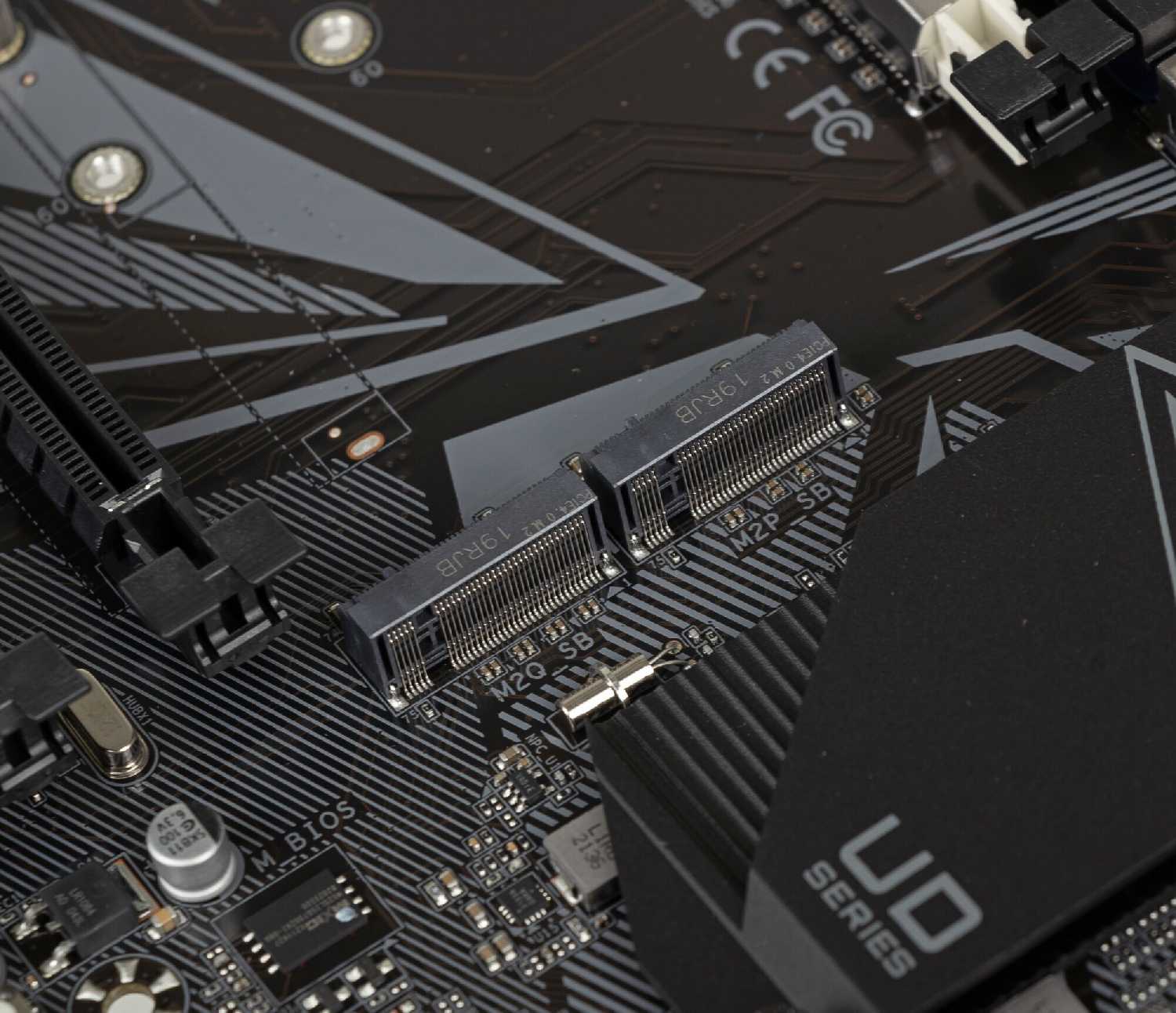

Какие особенности есть у слотов M.2 и как избежать отключения SATA-портов?
При установке NVMe SSD в самый нижний слот M.2 автоматически отключаются два из шести SATA-портов. Для системного накопителя рекомендуется верхний слот — он лучше охлаждается и не блокирует периферию. Если SSD перегревается (например, Samsung 970 Evo до 50°C в простое), снимите заводскую наклейку и замените термопрокладку радиатора на Gelid Extreme 1.5 мм — это улучшит теплопередачу. -
Как перенести RAID-массив с предыдущей платы Intel без потери данных?
Перед подключением дисков обновите BIOS, затем активируйте режим VMD: зайдите в "Settings → IO Ports → VMD Setup Menu → VMD Controller = Enabled". Если проигнорировать этот шаг, конфигурация может повредиться — пользователи сообщали о необходимости полной пересборки массива. Для установки ОС на RAID потребуется загрузочная флешка с драйвером Intel RST, скачанным с сайта Gigabyte. -

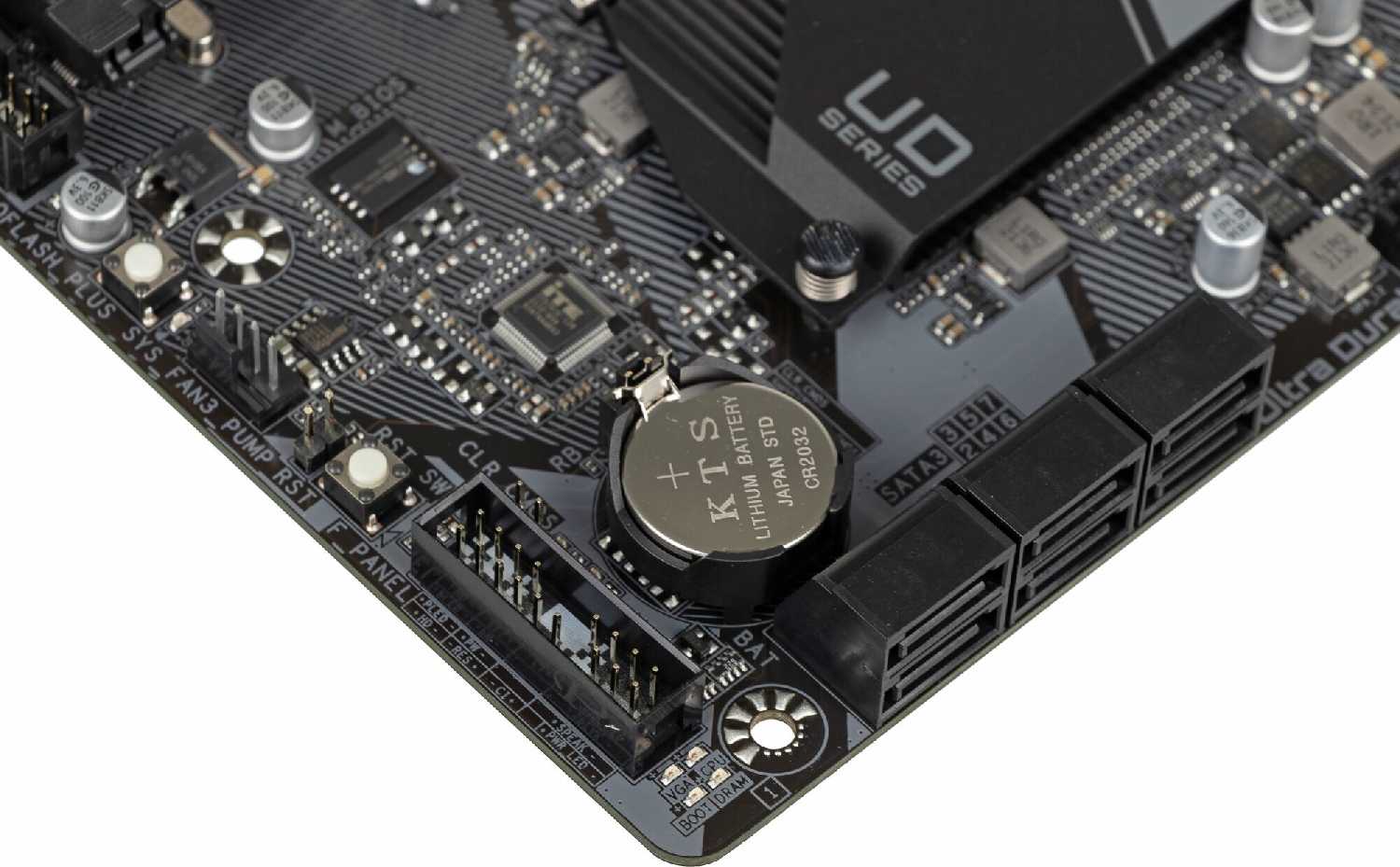

Почему разъемы F_PANEL (для кнопок корпуса) ненадежны?
Контакты F_PANEL имеют мелкий шаг пинов, из-за чего разъемы от некоторых корпусов (например, Fractal Design R5) фиксируются неплотно и выпадают. Решение — аккуратная установка с контролем защелкивания или использование переходника-концентратора. В отличие от ASUS, плата не комплектуется Q-Connector для упрощения подключения. -
Требуется ли дискретная видеокарта для первого запуска?
Да, поскольку CSM (поддержка Legacy-устройств) отключен в BIOS по умолчанию. Для вывода изображения через интегрированную графику процессора необходима видеокарта поколения GTX 1050 или новее. Активация CSM возможна после установки ОС, но требует ручной настройки в разделе "Boot Options".
-
Почему система не загружается с SSD SATA после обновления BIOS?
Некоторые ревизии BIOS (особенно F5+) конфликтуют с контроллером SATA. Пользователи фиксировали исчезновение дисков через 20–30 минут работы. Решение — перенести ОС на NVMe-накопитель или откатить BIOS до стабильной версии (например, F3). Проблема реже проявляется при подключении дисков к портам SATA_0 и SATA_1. -
Как устранить свист дросселей (coil whine) под нагрузкой?
Характерный высокочастотный пик — особенность цепей питания платы. Громкость снижается отключением C-States в BIOS ("Advanced Power Management → CPU C-States = Disabled") и ручной фиксацией частоты процессора. Если шум неприемлем, поможет замена блока питания на модель с активным PFC или звукоизоляция корпуса. -
Почему XMP-профиль памяти не активируется автоматически?
Даже совместимые комплекты (например, Kingston Fury 3600 МГц или ADATA Spectrix D45G) часто требуют ручной настройки. После включения XMP в BIOS задайте напряжение DRAM 1.35 В и VCCSA 1.25–1.35 В (раздел "Tweaker"), затем сохраните изменения. Для четырех модулей ОЗУ тайминги дополнительно увеличивают на 1–2 цикла. -
Совместима ли плата со старыми видеокартами (например, GTX 710)?
Да, но с ограничениями: карты с интерфейсом PCIe 2.x/3.x работают во всех слотах, однако при использовании мониторов с DisplayPort возможны сбои загрузки (5 гудков ошибки). Рекомендуется подключение через HDMI или установка обновления BIOS, где проблема частично устранена. -
Как настроить гибкое управление вентиляторами?
Плата поддерживает 4- и 3-пиновые кулеры через разъемы SYS_FAN. Кривые настраиваются в BIOS ("Smart Fan 5") или утилите GCC (Gigabyte Control Center). Особенность — датчики корректно считывают температуру VRM, NVMe и чипсета, но для водяных помп требуется ручная калибровка минимальных оборотов. -
Нужна ли дополнительная рамка для процессора LGA1700?
Для топовых кулеров (например, Noctua NH-U12A или Dark Rock Pro 4) рамка Thermalright обязательна — она распределяет давление пластины и снижает деформацию процессора на 0.3–0.5 мм. Без нее возможен перегрев краев кристалла и температурный дисбаланс ядер до 10°C. -
Почему подсветка ARGB не синхронизируется через RGB Fusion?
Утилита RGB Fusion 2.0 имеет ограниченную функциональность: поддерживает только статичную подсветку и 7 эффектов мерцания без кастомизации. Для адресных LED-лент используйте разъем D_LED1 (5V 3-pin ARGB), но сложные сценарии потребуют сторонних контроллеров от Corsair или Razer. -
Выдерживает ли система питания разгон Core i9-12900K?
VRM на 19 фаз (16+1+2) с радиатором справляется с i9-12900K на стоковых 241 Вт, но для разгона необходим поток воздуха от башенного кулера или корпусных вентиляторов. При длительной нагрузке (рендеринг H.265) температура VRM не превышает 60°C в хорошо продуваемом корпусе. Для экстремального разгона предпочтительны модели с прямыми теплотрубками.
124 отзывов пользователей o GIGABYTE Z690 UD DDR4
Пользовались
GIGABYTE Z690 UD DDR4?
Поделитесь своим опытом и помогите другим сделать правильный выбор
Сириус-5RJFW
18.06.2024
Оценка пользователя
Великолепно
- + Реально порадовало количество внешних usb портов. Четыре 2.0 в ряд сверху (обычную периферию никто не отменял), + ещё пять usb3 и type-c. Всего девять. В предыдущей z270e мне их реально не хватало.

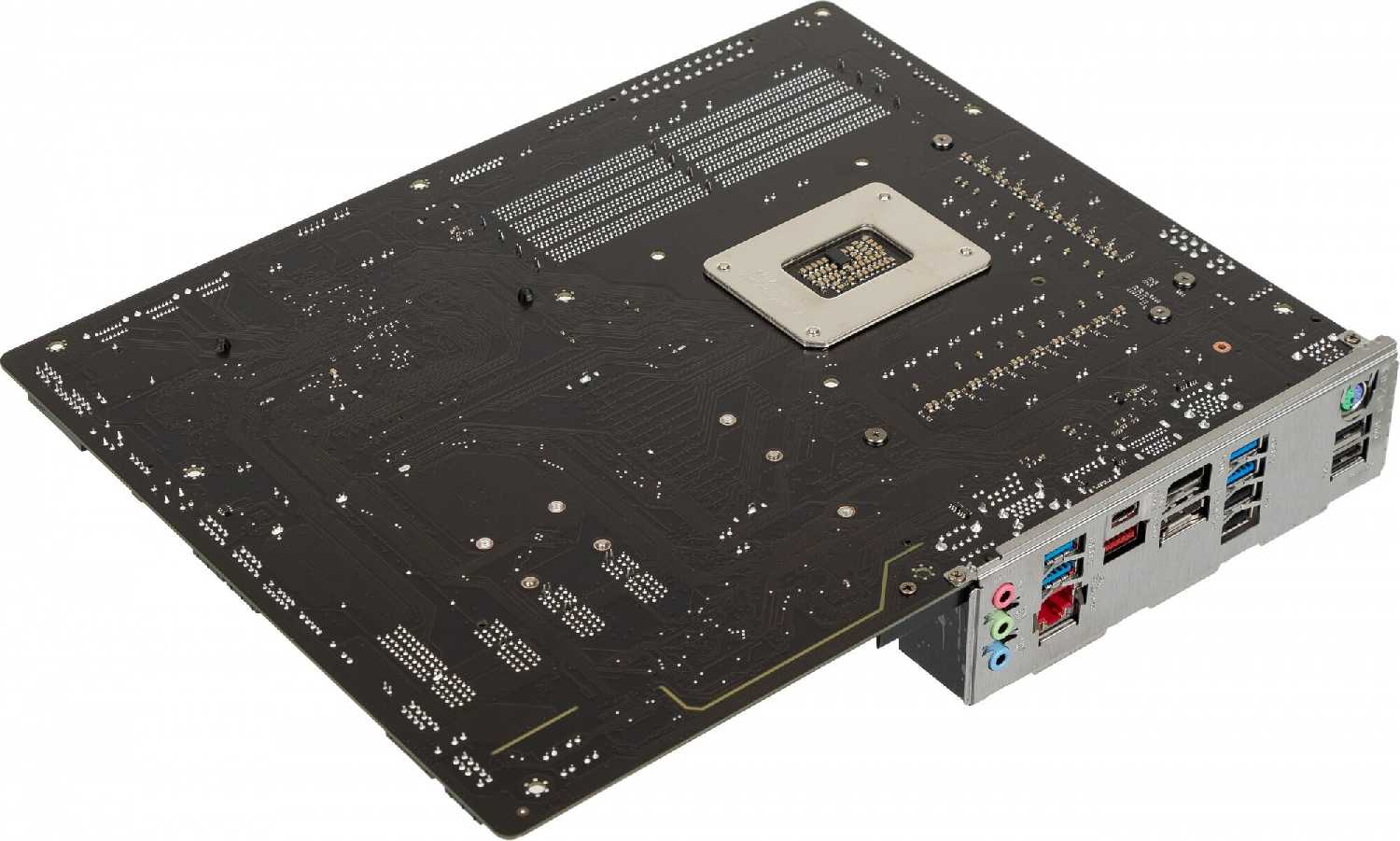

Задняя панель (планка) приделана к самой плате. Для меня это в новинку, а главное удобно — давно пора было так начать делать.
Хоть у меня и закрытый корпус и на эстетику плевать, материнка очень солидно и красиво смотрится с серо/черной схемой и радиаторами. - - - В моем случае в режиме XMP были проблемы с памятью (фризы/рестарт системы, memtest показал ошибки). После выставления тех же параметров вручную все работает нормально (у меня 4 модуля по 16, два комплекта Corsair LPX CMK32GX4M2B3000C15, причем один с чипами hynix, другой samsung)
- Почему то после выставления ручных настроек памяти не работает как надо boot override (который во вкладке save & exit), то есть принудительный выбор загрузки с носителя. Теперь он приводит к всплывающему окну «save / reset». Может, так и должно быть, но скорее просто небольшой баг.
К счастью, есть меню загрузки, вызываемое нажатием F12 на начальном экране.
После выставления ручных настроек памяти косяков не имел, комп включен 24/7, монтаж видео/фото, игры, итд.
Проц 12900k, значения Power Limit pl1/pl2 выставил 150/200 Вт т.к. по умолчанию у интела там якобы 241/241. У меня все-таки воздушный Noctua NH-U12S и при интенсивной нагрузке типа энкодинга в h265 ядра в стоке уходили за 100С, мне такого экстрима не нужно. Вообще удобно Intel сделали, что можно не вдаваясь в параметры просто ограничить проц через эти лимиты.
Встроенный звук не использовал.
Биос не такой уж плохой, привыкнул быстро. Без проблем выставил все настройки и график вентилятора цп.
- Если у вас уже есть Raid конфигурация с другой материнки Intel (а тем более из множества дисков и без бэкапов), крайне рекомендую до подключения дисков обновить bios и выставить режим raid (settings>IO Ports>VMD setup menu> VMD controller = enabled). Я подключил все диски при первом же запуске и на части из них затерлась raid конфигурация, пришлось пересобирать и восстанавливать раздел. Не знаю, случилось бы это, поменяй я настройки сразу, но бэкап данных заранее помог бы избежать танцев с бубном.
- В режиме raid (VMD) на этапе установки ОС может потребоваться драйвер (если установщик в упор не видит диск). Драйвер можно скачать с оф сайта и кинуть на флешку.
- Единственный (системный) nvme m2 ssd поставил в верхний слот. В самом нижнем установка ssd приводила к отключению двух из шести sata портов, а в среднем больше грелся от видеокарты
- Если придираться, то у коннектора fp panel (подключение кнопок power/reset и led индикатора) имхо тонкие пины. Мои разъемы (корпус Fractal R5) на нем болтаются. Вообще было хорошо, когда те же Asus клали в комплект специальный q-коннектор, к которому можно удобно подключить все эти проводки, а его уже подключить к материнк
Зета-Орион-8RBNB
18.06.2024
Оценка пользователя
Великолепно
- +
Отличный VRM с радиаторами. Цена (раньше была ещё лучше, особенно по акции). Куча pci-e, 3 М2, есть usb type С с возможностью вывода на переднюю панель. М2 ssd Кингстон со старой машины определился, Вин.10 сходу загрузилась, накатил драйвера и вперёд. Биос из коробки F4, обновил до F7a уже после того, как все работало "для порядка". Память взяла XMP. Температура VRM в стресс тесте FPU AIDA 64 с процессором 12400f - 53 градуса (по датчикам) при потреблении процессора 75 ватт, корпус очень слабо продуваемый, в комнате 27, можно сказать, что не греется вообще. Много разъемов для кулеров, фирменное управление подсветкой, контроль температур в куче точек, даже у аудиочипа и батарейки. К аудиокодеку (alc 897, без премиум конденсаторов, какое то отделение зоны аудиотракта для защиты от помех есть) претензий нет, каких то писков, наводок, запаздываний не замечено, качество звука в хороших наушниках устраивает.
Сложно отнести к недостаткам за такую цену отсутствие wifi, bt, радиаторов для всех М2 и спартанский аудиокодек. Учитывая чип, VRM, полноразмерный АТХ и количество слотов. По сути то, что на этой матери отсутствует, или покупается за копейки (wifi и bt свистки, радиатор на ssd), либо вовсе не нужно, как навороченный аудиокодек. Аудиофилы и профессионалы покупают внешние аудиокарты, через hdmi звук передает видеокарта, по блютуз передается в чистом виде цифра, на колоночках и наушниках начального уровня разницу между аудиокодеками почувствовать нереально, гораздо большую разницу получим поменяв наушники на более качественные. А из тех вещей, которые невозможно докупить, здесь придраться не к чему, всего хватает.
- -
Надеюсь косяков со временем не вылезет.
Может кому пригодится.
CSM по умолчанию выключен, так что для первого запуска нужна видеокарта от 1050 и новее. Не забываем память ставить во второй и четвертый слот от процессора (они светлее).
Память взял такую: A-Data XPG SPECTRIX D41 RGB [AX4U32008G16A-DT41] 16 ГБ, на сайте гигабайт в списке совместимых именно такой маркировки нет (отличается одной цифрой, вместо 32008 - 32038, и пока там лазил подобных отличий в одном символе от тех, что есть в продаже нашел кучу, возможно какие то расхождения просто в локальных маркировках, так как не подобрал вообще, чтобы была совпадающая полностью маркировка у имеющихся в нашей рознице) но XMP профиль завелся с ходу. Гнать не пробовал - лень. Чипы микрон, одноранговая.
Лунатик-7AEQH
18.06.2024
Оценка пользователя
Великолепно
- + - качественная элементная база и мощный VRM;
- хорошее охлаждение VRM;
- 4 слота M.2 (3 PCI-E 4.0 и один совмещённый PCI-E 4.0/SATA) с радиаторами;
- качественный звуковой кодек ALC1220;
- много SATA портов;
- много усиленных разъемов для подключения вентиляторов (до 2А);
- наличие портов USB 3.2 Gen2×2 на задней панели и возможность вывести на переднюю панель с помощью специального кабеля;
- цифровой аудиовыход на задней панели;
- LED-индикаторы включения компьютера;
- отдельная программируемая кнопка (по умолчанию Reset);
- поддержка Q-Flash Plus (обновление BIOS без установки процессора, памяти, видеокарты);
- слот расширения PCI-E 5.0;
- сетевой адаптер 2,5 GbE; - - - дорого;

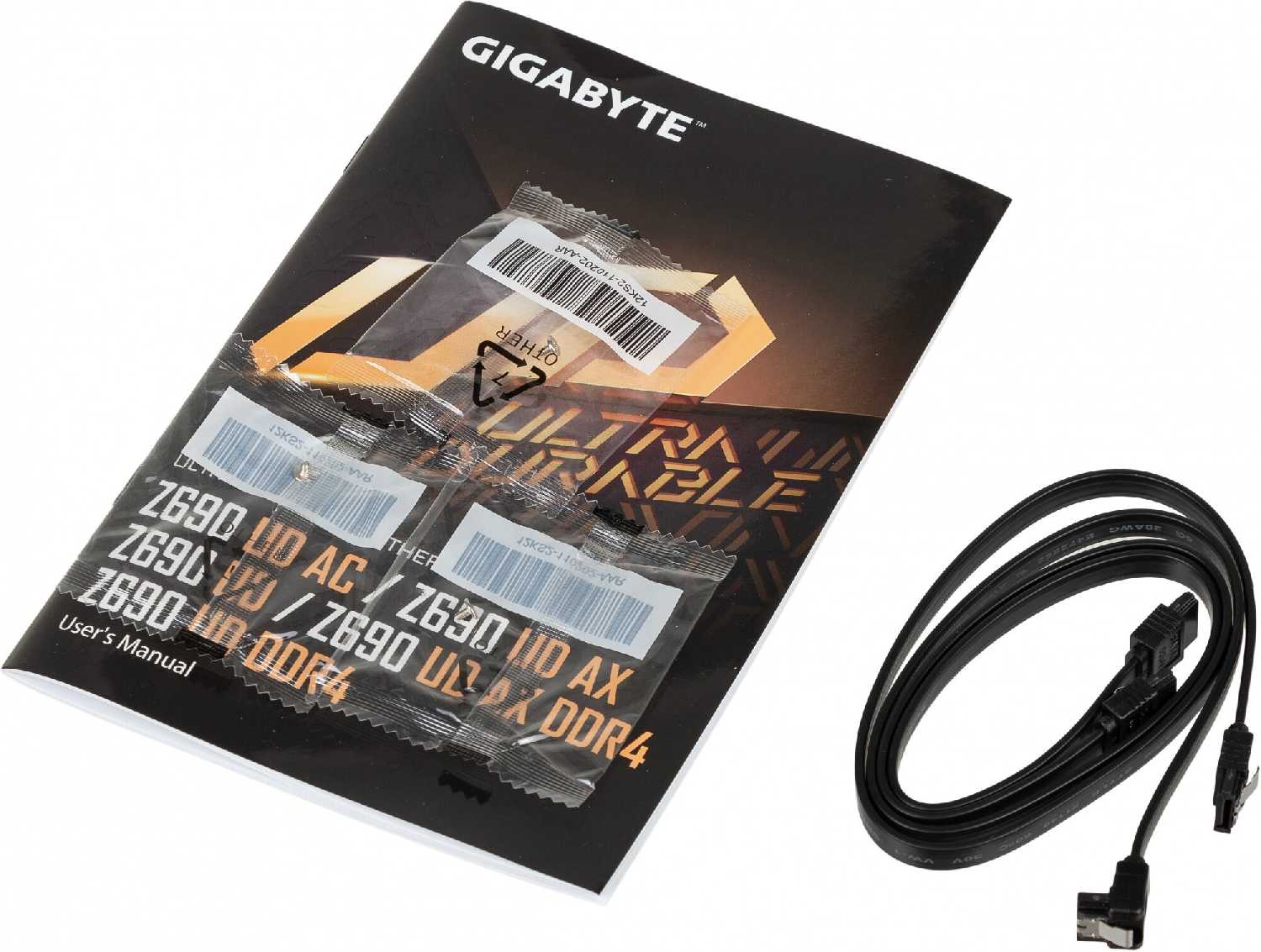

- для такой цены бедная комплектация (два SATA кабеля, 4 винтика для SSD и документация. И всё...);
- нет портов расширения PCI-E x1 и x4;
- пищит при использовании C-State;
- непривычный и местами нелогичный BIOS;
После обновления M.2 накопители определились и заработали.
В моём случае старые видеокарты (GeForce GT710 и GT1030) определились в любом из 3-х слотов расширения и позволяли зайти в BIOS.
Так-же корректно определилась оперативная память марки Transcend (оперативную память необходимо устанавливать в слоты 2 и 4). Память без профилей XMP и используется без разгона на своей стандартной частоте 3200MHz.
После включения был явный писк от материнской платы (известная проблема систем на базе процессоров компании Intel). Лечится выключением C-State в BIOS.
Мат.плата используется с процессором Core i5-12500 и после всех настроек была установлена ОС Windows 11. Установка прошла быстро. Недостающие драйвера требуется скачать с сайта Gigabyte.
В итоге материнской платой доволен и могу рекомендовать её к покупке.
Сириус-1WANC
18.06.2024
Оценка пользователя
Великолепно
- + Красивая
Мощный питальник
Подсветка сзади
Много юсб портов 3.2 4 слота под nvme
Pci-e 5.0
Удобство разгона и отката настроек
Отличный звук
Прошивка уже поддерживает 13 поколение. - - Глючноватый софт
Отсутствие встроенного wifi
Бедная комплектация
За свои деньги вполне неплохая мать, хотя за полную цену её брать бы я не стал наверное, т.к. избыточна для среднего пользователя.
Дроид-8UBYJ
18.06.2024
Оценка пользователя
Великолепно
- + Цена\качество
Хорошие радиаторы для всех элементов - - Комплектация и правда бедная, только два SATA-шнура и болты для м2.
Тоже смутило всего два разъема аудиокарты. Мне впринципе всё равно, но кому-то это может быть важно.
Нужно отключать функцию Intel Csate, с ним пищит
Из коробки шёл биос F5. Первый запуск обычно долгий, так что не пугайтесь.
Перед покупкой смущало что основной (верхний) радиатор м2 намного меньше чем тот что снизу. Тем не менее довольно горячий WD Black SN850 охлаждает на ура, даже до 50 градусов не прогревается. Не забудьте только снять наклейки и плёнки.
На удивление не пришлось менять охлад. Старый кулер с 1155 сокета BeQuiet Pure Rock с несложными манипуляциями стандартных креплений нормально влез.
Плазмонавт-3FXMV
18.06.2024
Оценка пользователя
Великолепно
- + Наверное самый лучший вариант по соотношению цена — качество. Красивое исполнение. Радиаторы для м2 слотов (главное пленочку убрать у темопрокладки). Хорошо собрана и сделана, мать не «гнется», не скрипит, волновался что под весом здорового башенного кулера будет искревление на сокете, болезнь многих матерей на сокете 1700, но нет, крепление встало как влитое.
- - Не достаточно много rgb элементов, но это вкусовщина.
Астероид-2IZAM
18.06.2024
Оценка пользователя
Плохо
- + - Вроде бы неплохой VRM
- - - БИОС
- Звуковая
Сириус-3VYPQ
18.06.2024
Оценка пользователя
Плохо
- + PCIe 5.0
достаточно портов (PCIe, sata, M2, USB 2\3\3.2, FAN...)
работа с XMP профилями (Patriot Memory VIPER STEEL 16 ГБ (8 ГБ x 2) DDR4 3733 МГц CL17, завелась в одно касание, хотя по отзывам смотрю не у всех так) - - Gigabyte (в комментарии)
Новая платформа - все оборудование новое, заказал, собрал - 5 коротких гудков (ошибка процессора)...
После этого целый день танцев с бубном: пересобирал, другой БП ставил, кучу инфы\форусов перелопатил, появился вариант что из-за видеоплаты: про совместимость с PCie5 уточнил, в другие порты втыкал, без ВП проверял... 5 коротких гудков.
Уже хотел сдавать, а сдавать бы мне пришлось всю связку,...
Квазар-2NSID
23.01.2025
Оценка пользователя
Хорошо
-1 звезда за свист дросселей, если вы думаете, что не услышите, уверяю, услышите, особенно если коробка будет стоять на столе.
Аргонавт-0BYKQ
18.06.2024
Оценка пользователя
Плохо
- + Новая. С заделом на будущее.
Из коробки биос F4.
M.2 накопитель с установленным на нём Win10 увидел, систему запустил. Работа совершенно нестабильная. Даже после установки всех драйверов и обновления BIOS’а до F6 BSoD за BSoD’ом с различными кодами ошибок, начиная от дров на старушку MSI Gaming GTX1070, и заканчивая ошибкой ядра ОС.
Память стоит HX421C13PBK4/16 (чипы Hynix), не гналась и даже в XMP профиле не работала. В списке совместимых нет, но и сам производитель заявляет, что все виды памяти они физически проверить не могут.
БП Cougar GX 800W. На предыдущей сборке с этой же памятью и I7-6700 на матери MSI H170 Gaming M3 проблем не было.
Пока ковыряю дальше...
Гравитон-6BKAQ
18.06.2024
Оценка пользователя
Великолепно
- + -Цена
-Достаточно серьезная система охлаждения VRM и чипсета
-Присутствует индикация прохождения POST кодов
-Удобное встроенное ПО
-В ХМР взяла 3600мгц после обновления биоса до последней версии
-Армированный слот для видеокарты
-PS2 разъем - - -Отсутствие RGB подсветки
-Внешний вид не для тестового стенда(коричневый текстолит)
Сириус-2IQYE
14.01.2023
Оценка пользователя
Великолепно
- +
1. Цепи питания аж 19 фаз
2. Много разьемов для вертушек, RGB и ARGB
3. 3 M2 SSD
4. Массивные радиаторы на VRM
- -
1. Один радиатор на слоте m2 из трёх
2. Нет слота wi fi
Делал сборку на i5 12400F и выбирал мать, попал на скидки и эта плата на Z чипсете стоила как платы на B чипсете. Естественно выгоднее взять плату с круче чипсетом на будущий апгрейд по такой же цене, да и фаз питания у этой платы гораздо больше. Часто сборщики ютубовские собирают процы на дешевых платах у которых греется VRM и она сбрасывает частоты процессора, не давая ему раскрыться. Решение просто, плата с радиаторами для средних процов и выше, тем более на будущий апгрейд ОБЯЗАТЕЛЬНА, но и нужно обратить на фазы питания (чем их больше тем лучше), обратите внимание при покупке. Для моего проца плата избыточна и вся производительность раскрыта. Из коробки был старый биос, сразу же обновился до версии F21.
Коротко как обновить: берете флешку не меньше гига, качаете нужную вам версию биос с оф сайта для вашей материнской платы. Форматируете флешку в FAT32 и потом кидаете туда свой файл, дальше в обновлении биоса выбираете свою флешку, выбираете файл который скачали с биосом и запускаете. Если файл не находит иногда нужно переименовать его в "GIGABYTE.bin" и повторить операции. Так что читайте инструкцию.
Оперативная память kingston fury renegeade 3600 поставлена в XMP во 2 и 4 слот. Всё работает стабильно, никаких багов. Некоторые говорят, что планка радиатора на SSD не прилегает и он греется, не могу ничего сказать. У меня Samsung 970 evo plus на 1 терабайт, всё работает стабильно. Слухов про выгибаемость процессоров нового сокета полно, у меня стоит без всяких рамок и температуры отличные, полёт нормальный.
КиберНаблюдатель-8NMCO
18.06.2024
Оценка пользователя
Хорошо
- + Множество последних технологий на борту, неплохая программа подсветки RGB Fusion 2.0, много разъёмов под вентиляторы, возможность перепрошить BIOS на предыдущую версию
- - Очень сырой глючный BIOS материнской платы который буквально заставляет переустанавливать windows т.к. не видит операционную систему на загрузочных дисках (сами диски видит в CSM режиме), винтики для фиксации M2 ssd очень низкого качества, бедная комплектация за такую цену
Нейрон-0HHFD
18.06.2024
Оценка пользователя
Великолепно
- + Хорошая система VRM
Поддержка всех процов 12 поколения Intel
Много выводов под кулеры, под RGB и sRGB
Усиленный разъем PCI Express, который версии 5 - - Цена
Чипсет без кулера
Видеокарта перекрывает второй слот под М2, если нужно его снять - сначала сними видеокарту.

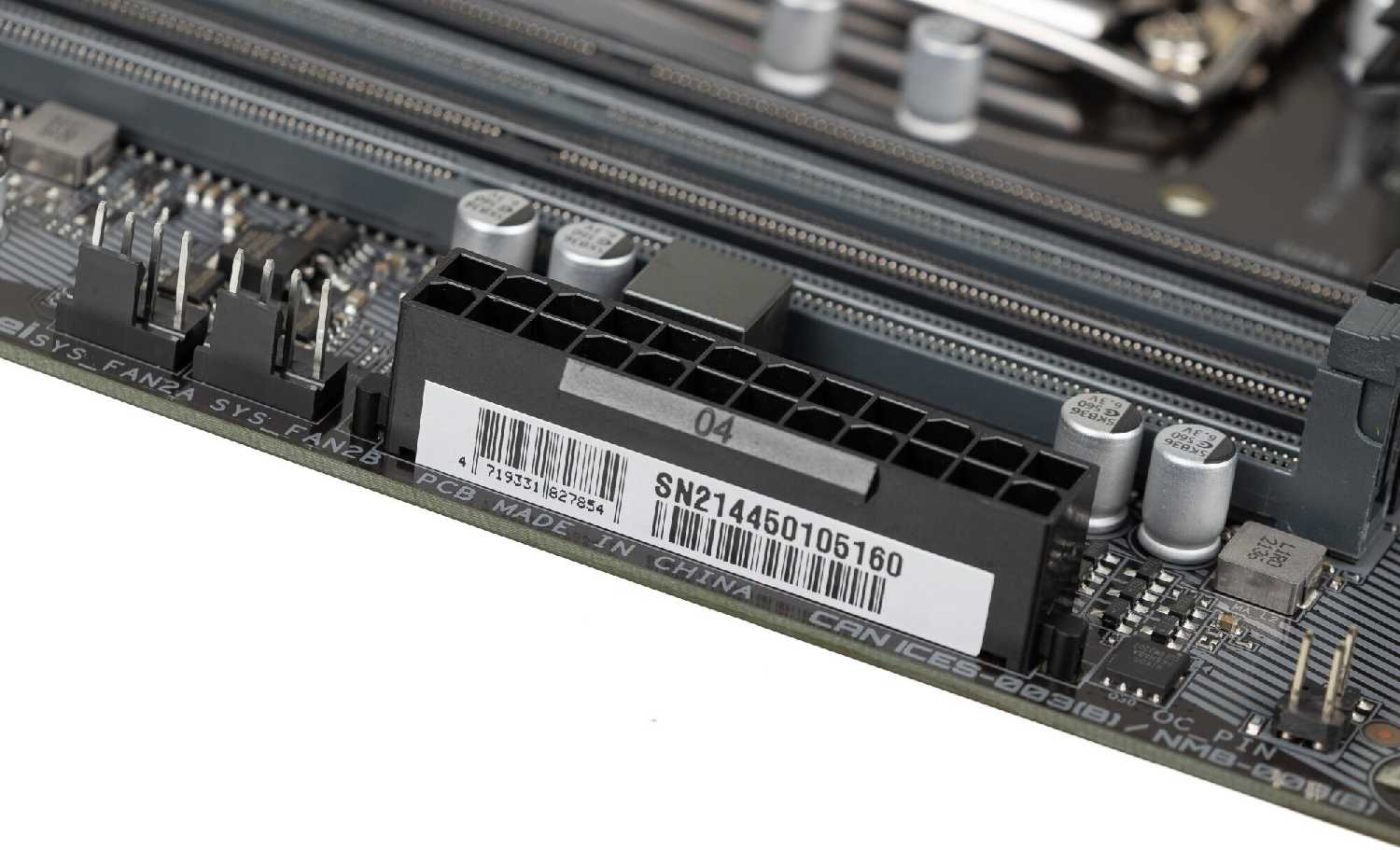

В месте подключения основного жгута 24 PIN плата продавливается! Будьте аккуратны.
Стоковый БИОС версии F1 не увидел SSD M2 накопитель Samsung 970 EVO, хотя он указан как поддерживаемый на официальном...
Гравитон-4ZUTV
18.06.2024
Оценка пользователя
Хорошо
- + Цена ( на момент покупки в районе 16 тысяч, остальные предложения сильно дороже )
Фазы питания 16+1+2
Основные элементы прикрыты радиаторами - - Как и большинство материнок на этом чипсете не стартует с XMP профилем, для конкретно этой модели единственный BIOS версии F3 ( у других моделей гиги есть F4 там вроде проблема устранена ), с завода если что идет с версией F1, с ней м2 диски не видит
если выставить тайминги и напряжение руками то заводится без проблем
Нейрон-0CEXT
18.06.2024
Оценка пользователя
Великолепно
- + Адекватная материнская плата на новеньком чипсете (Смотрел Именно Z690 для того чтобы был PCie Express 5.0 с заделом на будущее). Выбрал поддержку памяти DDR4, т.к. DDR5 пока дороговато и не дает заметной производительности в нужных мне задачах. Для нового чипсета не плохая стоимость (Брал за 16103 руб.). Изготовлена из очень хорошего текстолита. Слоты на плате прочные, не деформируются. Хорошие цепи питания. Удобный и понятный БИОС, есть ресурс для разгона.
- - BIOS нужно обновлять
Интеллектор-0KCZS
18.06.2024
Оценка пользователя
Великолепно
- + Новая платформа. 4шт m2 разъема. Подсветка и все остальное не столь важно. За эту цену на с новым чипсетом аналогов практически нет.
- - Новая платформа.) Сразу обновляйте биос. И читайте особенности свежего чипсета. Там есть нюансы. Нижняя защита для m2 носителей не много болтается если там ничего не устанавливать. Пришлось додумать чтобы было приятнее.
Плазмонавт-7CCHH
18.06.2024
Оценка пользователя
Великолепно
- + - Лучшая конструкция VRM (19 фаз питания)
- PCIe 5.0
- Разгон оперативки до 5333 мгц
- 4 разъема м2 PCIe 4.0 х4
- GIGABYTE Q-Flash Plus обновление BIOS без установки процессора, памяти и видеокарты
- Цифровой аудиовыход на задней панели
- 2.5G LAN
- Аудиоподсистема на базе HD-кодека Realtek ALC1220 VB
- Возможность подключения 6 вертушек - - - Сырой биос
Материнкой доволен
Астрон-7WNXE
18.06.2024
Оценка пользователя
Хорошо
- + Хорошие радиаторы для SSD с термопрокладками
Относительно низкая цена (да уж)
Ворох USB на задней стенке
Хорошее охлаждение цепей питания - - Всего 2 разъема под аудио (кроме оптики)
Нет Wi-Fi
Нет PS/2
Нет отверстий для крепления куллеров от старых сокетов
Фотон-3CZMN
18.06.2024
Оценка пользователя
Великолепно
- + Качество элементов, надёжный бренд, 4 разъема под м2, большой и качественный радиатор на vrm
- - Не понравилось расположение гнезд для подключения вертушек ( внизу, справа в 1 ряд). Ладно в 1 ряд удобно, но зачем располагать их в самом низу? На мой взгляд это прям глупо. Далеко не каждый провод вертушек дотянется. Подсветка самой платы очень скудная за такую то цену. Сама цена
КиберНаблюдатель-8GNZY
30.05.2022
Оценка пользователя
Великолепно
- +
Лично для меня это наличие охлада на VRM, хорошая система питания, встроенная заглушка задних портов, количество m.2 и pci-ex слотов, топовый чипсет и ценовая доступность, сетевая 2.5 Гбита.
- -
Для кого-то может быть отсутствие подсветки.
Купил I5-12400F, прижимную рамку ThermalRight для сокета, кулер Snowman с 4мя теплотрубками и двумя вертушками, оператива Kingston DDR4 3600MHz 2х16 Гб. И под это дело взял данную материнскую плату. BIOS из коробки F4, сразу обновил до F7a и потом уже включил XMP профиль. лимиты у проца так же разлочены по дефолту. Гоняю вот второй день. Проц 3990 держит по всем ядрам. Температура выше 65 не поднималась (термопаста Термал Гриззли Гидронаут). Был только один косячок, возможно с платой не связаный даже. Выключил ПК но не обесточил. Через минуту включил, комп стартанул но кулеры молотили на полную. Выключил, обесточил, через 1 минуту включил и всё норм. Возможно связано с планкой передних USB 3 разъёмов от Exegate. У неё питание по SATA подключается. И когда я выключаю компьютер, но не обесточиваю, кулер на блоке питания продолжает крутиться. Если питание с этой планки скинуть, то блок питания активности не проявляет. Ещё у неё слишком быстрая перезагрузка после GA-970A-UD3. И POST уже почти и пройден, но у меня 6 HDD и приходится ждать порядка 30-60 секунд пока они перезапустятся и инициализируются. Сложилось ощущение, что родная термопрокладка (толщина 1 мм) на радиаторе m.2 не достаёт до контроллера Samsung Evo 970 Pro. Заменил на Gelid Extreme толщиной 1.5мм. И, да, Samsung разрешает снимать наклейку с SSD. Но требует сохранить наклейку для возможности обращения по гарантии. Ещё, если мне не изменяет память, вроде народ на звук жаловался. У меня дискретная звуковая карта ASUS Xonar DX. Работает нормально, CSM отключен.
P.S. У Snowman бэкплейт из пластика. Прижимная рамка, помимо препятствования изгиба процессора, даёт хорошую дополнительную жёсткость.
Аргонавт-3IRRA
18.06.2024
Оценка пользователя
Великолепно
- + 16 фаз VRM, хорошие радиаторы на питалове проца, наличие M.2 22110 (очень круто, я считаю)
- - Бардак с установкой модулей памяти — вместо привычных 1-3-й слоты надо устанавливать во 2-4-й!
Интеллектор-0YJAA
18.06.2024
Оценка пользователя
Великолепно
- + Покупал по акции за свои деньги Z690 очень даже и норм. Добротная система охлаждения. Процессор 12900k с водянкой NZXT показывает умеренные температуры. Понравилась толщина текстолита, ничего не прогибается
- - Хотелось бы радиаторы для все трех NVME не думаю что в массовом производстве это сказалось бы на стоимость.
Пульсар-3APWK
18.06.2024
Оценка пользователя
Великолепно
- + Красивая плата с хорошей элементарной базой, увесистыми радиаторами охлаждения и мощным VRM. Нормальный звук — ALC1220, с цифровым выходом. Наличие PCI-E 5.0, который возможно пригодится в будущем. Обилие слотов М2.
Лучшие цены сегодня на GIGABYTE Z690 UD DDR4
График изменения цены GIGABYTE Z690 UD DDR4
Обзоры и руководства на GIGABYTE Z690 UD DDR4
Характеристи GIGABYTE Z690 UD DDR4
| Процессор | |
| Производитель процессора : | Intel |
| Сокет : | LGA1700 |
| Поддерживаемые процессоры : | Intel 12th Gen Core i9/i7/i5 |
| Количество сокетов : | есть |
| Чипсет | |
| Производитель чипсета : | Intel |
| Поддержка SLI/NVLink/CrossFire : | CrossFire X |
| Чипсет : | Intel Z690 |
| Память | |
| Количество слотов оперативной памяти : | 4 |
| Тип памяти : | DDR4 DIMM, DDR5 DIMM, поддержка ECC/non-ECC |
| Режим работы оперативной памяти : | двухканальный |
| Тип памяти : | DDR4 DIMM, DDR5 DIMM, поддержка ECC/non-ECC |
| Максимальная частота памяти : | 5333 МГц |
| Максимальный объем памяти : | 128 ГБ |
| Слоты расширения | |
| Количество разъемов M.2 : | 3 |
| Слоты накопителей подробно : | 6 x SATA 6G |
| Аудио/видео | |
| Производитель звукового чипа : | Realtek |
| Звук : | HDA |
| Звуковая схема : | 7.1 |
| Сеть | |
| Скорость Ethernet : | 2.5 Гбит/с |
| Чипсет Ethernet : | Realtek |
| Беспроводные интерфейсы : | без Wi-Fi |
| Дополнительные параметры | |
| Поддержка RAID : | SATA RAID 0, 1, 5, 10 |
| Поддержка RAID : | есть |
| Особенности : | поддержка Hyper-Threading, поддержка UEFI |
| Форм-фактор материнской платы : | ATX |
| Комплектация : | Материнская плата - 1 шт, ПО в комплекте поставки, Документация |
| Тип системы охлаждения : | пассивное |
| Задняя панель | |
| Разъемы на задней панели : | 4 x USB 3.2 Gen1 Type-A, DisplayPort, HDMI, USB 3.2 Gen2x2 Type-C |
| Внутренние разъемы | |
| Внутренние слоты и разъемы : | поддержка PCI-E 3.0, поддержка PCI-E 5.0, разъем питания 24-pin |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
