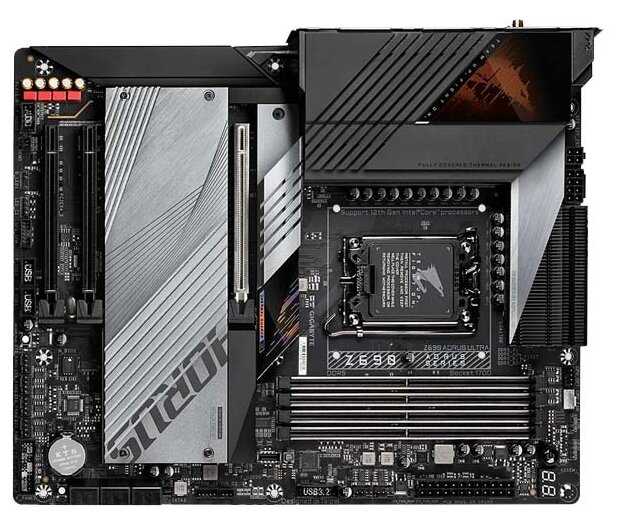

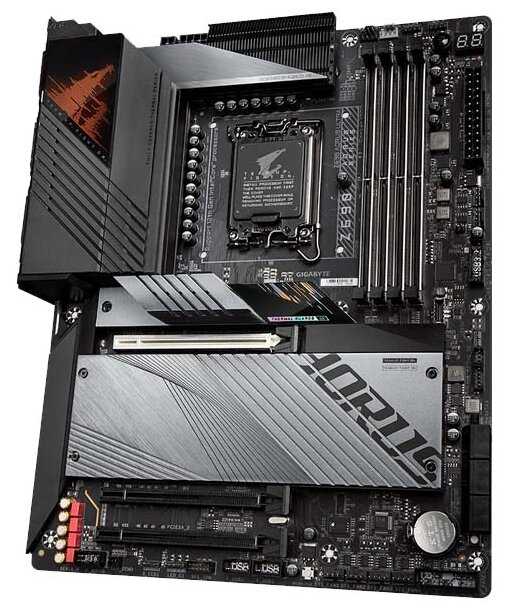

Отзывы о Материнская плата GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
Неплохо
Краткие характеристики:
- область применения: игровая
- форм-фактор: ATX
- сокет: LGA1700
- чипсет: Intel Z690
- тип памяти: поддержка ECC/non-ECC
- DDR5 DIMM
- количество слотов памяти: 4
- количество слотов M.2: 4
- поддержка PCI Express: 3.0
- 5.0
Плюсы по отзывам пользователей - Почему стоит купить GIGABYTE Z690 AORUS ULTRA (rev. 1.x)?:
- Мощная система питания процессора (VRM) с эффективным охлаждением:
- 19-фазная схема питания с дросселями 90А и конденсаторами премиального качества обеспечивает стабильную работу даже с топовыми процессорами (например, i9-12900K).
- Радиаторы VRM остаются холодными (до 55°C под нагрузкой), что критично для длительного разгона.
- Поддерживает процессоры TDP до 250 Вт без троттлинга.
- Эффективное охлаждение накопителей M.2:
- 4 слота M.2 PCIe 4.0 x4, все оснащены массивными радиаторами с термопрокладками.
- Даже при активной нагрузке SSD (например, Samsung 980 Pro) температура не превышает 55°C.
- Радиаторы предотвращают падение скорости из-за перегрева чипов NAND.
- Q-Flash Plus для обновления BIOS без процессора:
- Позволяет прошивать BIOS через USB-накопитель даже при отсутствии совместимого CPU.
- Критично для работы с процессорами 13-го поколения (например, i5-13600KF) на ранних ревизиях платы.
- Гибкая настройка вентиляторов и подсветки:
- 6 разъемов PWM (включая pump_fan) с поддержкой кривых, зависящих от температуры CPU, VRM или SSD.
- Адресная (ARGB) и аналоговая (RGB) подсветка синхронизируется через ПО RGB Fusion.
- Высокая совместимость с памятью DDR4:
- Поддерживает XMP-профили до 5400 МГц (например, Kingston Fury Beast 32 ГБ).
- Режим Gear 1 обеспечивает низкую задержку (до 57 нс в AIDA64).
- Качественный звуковой тракт:
- Кодек Realtek ALC1220-VB с усилителем для наушников (до 600 Ом).
- Оптический S/PDIF-выход для подключения внешних ЦАП.
- Удобная компоновка разъемов:

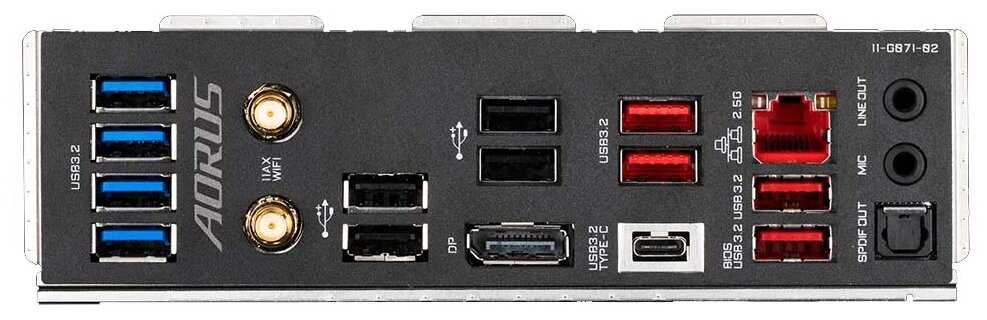

- Встроенная задняя панель с 10 USB (включая Type-C 20 Гбит/с).
- Разделение слота PCIe 5.0 x16 и PCIe 3.0 x4 минимизирует помехи для видеокарт.
Минусы по отзывам пользователей:
- Проблемы с ранними версиями BIOS:
- Версии F3-F6 некорректно обрабатывали XMP-профили (например, сбой при 3600 МГц на Kingston Fury Renegade).
- Требовалась ручная настройка таймингов и напряжения (VDDQ) для стабильной работы памяти.
- Шум дросселей VRM под нагрузкой:
- Высокочастотный писк при работе с AVX-инструкциями (решается отключением C-States в BIOS).
- Неудачное расположение разъемов для корпусных вентиляторов:
- Все 4 sys_fan размещены в нижней части платы, что усложняет прокладку кабелей к верхним кулерам.
- Слабые термопрокладки радиаторов M.2:
- Неравномерный контакт с чипами SSD (требуется замена на более толстые, например, Thermal Grizzly Minus Pad 8).
- Ограничения при использовании 4 планок RAM:
- Максимальная частота снижается до 3866 МГц (против 5400 МГц в двухканале).
- BIOS блокирует напряжение VDDQ выше 1.4 В для 4 модулей.
- Проблемы с драйверами Intel LAN:
- Чип I225-V вызывает обрывы соединения на скорости 2.5 Гбит/с (решение — ручная настройка дуплекса).
- Сложности с установкой крупных кулеров:
- Радиаторы VRM мешают монтажу СЖО с базой шире 140 мм (например, Deepcool Assassin III).
Обзор GIGABYTE Z690 AORUS ULTRA (rev. 1.x)*:
Пользователи отмечают, что плата демонстрирует стабильную работу после обновления BIOS, особенно с версиями F21/F22 для DDR4 и F24a для DDR5. Критической проблемой при первом запуске часто становится отказ системы загружаться с видеокартами PCIe 4.0 (индикатор VGA) и NVMe-накопителями. Решение — обязательное обновление BIOS через Q-Flash Plus с использованием FAT32-флешки и файла прошивки, переименованного в "gigabyte.bin". Для процессоров 13-го поколения требуется версия не ниже F20. При установке ОЗУ критически важно размещение модулей: двухканальный режим активируется только в слотах A2/B2 (второй и четвертый от CPU), ошибка приводит к сбоям XMP-профилей.
Разгонный потенциал и управление питанием
Подсистема питания (16+1+2 фазы) уверенно держит топовые процессоры, включая Core i9-12900K/13900K под нагрузкой до 250 Вт, с температурой VRM в стресс-тестах 50-60°C. Однако разгон памяти вызывает сложности: XMP-профили DDR4/DDR5 часто не активируются автоматически, особенно на частотах выше 5600 МГц или при использовании четырех модулей. Пользователи вынуждены вручную регулировать напряжение (VDDQ и DRAM Voltage до 1.45 В) и тайминги. Максимальная стабильная частота для DDR5 достигает 7200 МГц, но требует индивидуального подбора чипов. Разгон CPU менее проблематичен — утилита EasyTune позволяет настроить параметры без перезагрузки.
Тепловой режим и охлаждение
Радиаторы M.2 демонстрируют эффективность (температура Samsung 970 Pro не превышает 47°C), но требуют контроля за плотностью прилегания термопрокладок к чипам SSD. При установке накопителей с несъемными радиаторами (WD SN850) возможны конфликты. Разъемы для вентиляторов сгруппированы в нижней части платы, что затрудняет подключение верхних корпусных кулеров — рекомендуется использовать хаб или удлинители. Отмечены случаи некорректной работы термодатчиков: регулировка вентиляторов по температуре видеокарты невозможна без внешних сенсоров.
Аудио и сетевые возможности
Кодек Realtek ALC1220-VB обеспечивает чистый звук через задние выходы, но фронтальная аудиопанель подвержена наводкам (слышен шум при движении мыши). Проблема решается проверкой заземления корпуса. Пользователи дискретных звуковых карт Creative отмечают отсутствие аппаратной поддержки OpenAL. Сетевой контроллер Intel I225-V (2.5 Gbps) может вызывать лаги системы и артефакты изображения — временное решение заключается в использовании порта 10 Gbps или установке патчей.
Программная экосистема и BIOS
Ранние версии BIOS (до F20) содержат критические ошибки: сброс настроек CMS Support, конфликты с XMP, произвольные зависания. Интерфейс UEFI признан перегруженным и неинтуитивным — настройка таймингов памяти требует продвинутых знаний. Утилиты Gigabyte (RGB Fusion, App Center) работают нестабильно: сбои при синхронизации подсветки, некорректное управление вентиляторами. Пользователи рекомендуют настраивать RGB и кулеры через BIOS, избегая фирменного ПО.
Рекомендации по применению
Плата оптимальна для энтузиастов, готовых к тонкой настройке BIOS под высокопроизводительные сборки на базе Core i5/i7 12-13-го поколений. Благодаря 4 слотам M.2 и 6 портам SATA подходит для рабочих станций с дисковыми массивами. Геймеры оценят поддержку PCIe 5.0 для видеокарт, хотя при использовании RTX 4080/4090 стоит проверить совместимость. Новичкам следует рассмотреть альтернативы из-за необходимости ручной оптимизации параметров.
Конкурентные преимущества и ограничения
Ключевые плюсы: цена ниже аналогов (ASUS TUF/MSI Tomahawk), массивные радиаторы VRM/M.2, 19-фазное питание. Недостатки включают отсутствие кнопок Clear CMOS/Power на плате, расположение FAN-разъемов в нижней части и ограниченный контроль подсветки (всего 2 зоны). Для DDR5-сборок альтернативой может служить MSI PRO Z790-A, для DDR4 — ASUS ROG Strix Z690-A. Проблемы с разгоном ОЗУ и качеством ПО снижают общую оценку, но после настройки плата демонстрирует надежную работу.
*Выделили главное проанализировав реальные мнения покупателей с применением AI
Часто задаваемые вопросы F.A.Q.
-
Как правильно установить оперативную память для стабильной работы с XMP-профилем?
Для двух модулей ОЗУ необходимо использовать слоты A2 и B2 (второй и четвертый от процессора), иначе система может не запуститься или не активировать профиль XMP. При установке четырех планок памяти часто требуется ручное повышение напряжения DRAM до 1.45V для стабилизации работы на высоких частотах. Убедитесь, что модули идентичны по характеристикам и установлены согласно схеме в руководстве. -
Почему материнская плата не видит видеокарту при первом запуске?
Проблема характерна для GPU без поддержки UEFI (например, старые модели NVIDIA GTX 600/700 серий). Решение: подключите монитор к интегрированной графике процессора (если доступна), загрузите BIOS и установите обновление прошивки DisplayPort для видеокарты. Также проверьте, полностью ли защелкнулся фиксатор PCIe-слота — он требует ощутимого усилия. -
Как устранить фоновый шум (писк, треск) в аудиовыходе?
В BIOS перейдите в раздел Advanced CPU Settings → C-State Control и установите значение "Disabled". Для фронтальной аудиопанели убедитесь, что контакт заземления не соединен с корпусом — изолируйте кабель. Если проблема сохраняется, обновите драйверы Realtek ALC1220-VB и проверьте отсутствие электрических наводок от USB-устройств. -
Какие проблемы с BIOS встречаются чаще всего и как их решить?
Ранние версии BIOS (F3-F6) могут не распознавать M.2-накопители, видеокарты или сбрасывать настройки XMP. Для решения обновите BIOS через Q-Flash Plus: скачайте актуальную версию с сайта Gigabyte, переименуйте файл в GIGABYTE.BIN, запишите на флешку в формате FAT32, вставьте в порт с пометкой BIOS и нажмите кнопку Q-Flash на плате. Избегайте версии F22 — многие пользователи отмечают нестабильность с памятью. -
Как настроить охлаждение для оптимальной работы компонентов?
Все разъемы для корпусных вентиляторов (SYS_FAN) расположены в нижней части платы. Для верхних кулеров используйте удлинители. В BIOS (раздел Smart Fan) задайте индивидуальные кривые, выбрав источник температуры: CPU, VRM или PCIe. Для помп СЖО применяйте разъем SYS_FAN_PUMP. Режим STOP (отключение вентиляторов при низких нагрузках) поддерживается для всех подключенных устройств. -
Почему возникают лаги и артефакты при использовании порта LAN 2.5 Gbit/s?
Это известная проблема контроллера Intel i225-V. Переключите кабель в порт 10 Gbit/s (если доступен) или установите патч с сайта Intel. Временное решение — ограничение скорости подключения в настройках драйвера до 100 Мбит/с (Speed & Duplex → 100 Mbps Full Duplex). -
Как разогнать процессор и память без нестабильности системы?
Для CPU: используйте утилиту EasyTune (пошаговый разгон без перезагрузок) или в BIOS настройте LLC (Load-Line Calibration) на уровень Medium. Для RAM: после активации XMP проверьте стабильность в тестах; при ошибках повысьте напряжение VDDQ до уровня DRAM Voltage. Учтите, что разгон четырех модулей сложнее из-за ограничений по вольтажу (макс. 1.40V), что может потребовать снижения частоты.
-
Почему плата не распознает M.2 накопители после установки?
Убедитесь, что снята защитная пленка с термопрокладок радиаторов — ее наличие приводит к перегреву SSD. Если накопитель не определяется, обновите BIOS через Q-Flash Plus. Также проверьте спецификацию: при занятии всех четырех слотов M.2 два порта SATA автоматически отключаются (подробности в руководстве). -
Как решить проблему с зависаниями в играх на процессорах Intel 12/13-го поколения?
Отключите энергоэффективные E-ядра в BIOS: Advanced CPU Settings → CPU E-Cores → "Disabled". Многие игры плохо оптимизированы под гибридную архитектуру. Дополнительно обновите BIOS до F21 или новее и установите последние драйверы видеокарты. -
Какие гарантированные меры для установки процессоров 13-го поколения Intel?
Требуется BIOS версии F20 или выше. Обновите его ДО установки процессора через Q-Flash Plus (см. вопрос 4). После этого Core i5-13600K/i7-13700K будут работать корректно. Для обновления без CPU достаточно подключить к плате кабель ATX 24-pin. -
Как устранить высокие температуры VRM при разгоне процессора?
Замените штатные термопрокладки VRM на более толстые (рекомендуется 1.5 мм). В тестах под нагрузкой >200W родные прокладки плохо прилегают к MOSFET, что ведет к перегреву. Мониторинг температур доступен в утилите HWInfo (раздел VR MOS). Для i9-12900K/i7-13700K обязателен кулер с TDP от 200W. -
Почему USB-порты остаются активными после выключения ПК?
В BIOS (Settings → Platform Power) активируйте режим ERP Ready. Это отключит питание USB при завершении работы. Для сохранения функции быстрой зарядки оставьте ERP в "Disabled", но учтите повышенное энергопотребление в режиме ожидания. -
Как настроить подсветку (RGB) без использования глючного ПО?
Плата имеет две адресные ARGB-зоны (под радиатором VRM и внизу). Для базового управления войдите в BIOS: Peripherals → RGB Fusion. Для отключения подсветки в режиме сна установите "Stealth Mode". Избегайте приложения RGB Fusion — пользователи отмечают его нестабильность и конфликты с драйверами. -
Почему возникают проблемы с загрузкой Windows после сборки системы?
Активируйте CSM Support (Boot → CSM) для совместимости с MBR-дисками. Для NVMe-накопителей включите Above 4G Decoding. Если система установлена на SSD M.2, но не распознается, обновите BIOS — ранние версии (F3-F6) могут не поддерживать новые накопители. -
Какие компоненты гарантированно совместимы с этой платой?
Процессоры: все модели Intel 12/13-го поколений (после обновления BIOS). Видеокарты: NVIDIA RTX 30/40, AMD RX 6000/7000 (требуют UEFI-GOP драйверов). Память: модули Kingston Fury, G.Skill, Crucial с частотами до 6400 МГц (DDR5) и 4400 МГц (DDR4). Избегайте серверной памяти ECC — плата ее не поддерживает.
412 отзывов пользователей o GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
Пользовались
GIGABYTE Z690 AORUS ULTRA (rev. 1.x)?
Поделитесь своим опытом и помогите другим сделать правильный выбор
Пришелец-HP56565
20.08.2024
Оценка пользователя
Великолепно
- +
Бралась под 12600к, однако гнать пока ничего не собираюсь, так что этот отзыв будет без теста разгона процессора и памяти( про память вообще отдельный разговор) и больше будет полезен новичкам, чем энтузиастам.
Стандартные плюсы топового чипсета: массивные радиаторы, усиленный слот под видеокарту, радиаторы над всеми м2 разъемами, их тут к слову 4 шт. Распаянная на плате кнопка Q-flash, очень удобная вещь, ненароком убить мать перепрошивкой биоса( а она будет частой) считай что невозможно. Не то чтобы без нее сложно шить биос но у меня как у человека без ИБП как то легче на душе лишь от наличия этой функции.
- -
Недостатков больше:
1)В первую очередь это конская цена, на момент покупки 19к.
Но это издержки, через год-полтора, она объективно станет более адекватной, однако ниже 12 я думаю она стоить не станет, но эта мать не стоит и этих денег.
2)Первая ревизия получилась очень сырой.
Это как бы считается нормой для новый материнских плат, но тут прям вообще какое то мракобесие происходит. Сама мать при запуске издает непонятные звуки, то треск, то скрежет, то писк. В меню биоса она просто пищит пока не выйдешь из него. Возможно это брак, но за неделю игр никаких критических ошибок не возникало, все работает в штатном режиме без разгона.
Некоторые элементы на плате распаяны криво, будто на коленке.
3)ПРОСТО ОТВРАТИТЕЛЬНАЯ ОПТИМИЗАЦИЯ ПАМЯТИ.
Нет, серьезно, ее просто нет, все плашки работают в стоке, ни один xmp профиль из 3 комплектов памяти просто не подгружался, и система не запускалась, причем проблема повсеместная, можно погулять по форумам и увидеть что лишь у редких счастливчиков память запустилась на нужной частоте, и зачастую путем поднятия напряжений. в F6 версии биоса вроде пытались как то эту проблему решить, но лично моим вайперам на 3600 это не помогло. На сайте можно увидеть что поддержка ддр4 xmp до 5333 Мгц, однако обещанного производителем списка поддерживаемых модулей до сих пор не появилось.
4)Отсутствует колодка g-connector(камон, кусок пластика ценой в три копейки, которая просто максимально удобная, не положили в топопвую мать за 19к?). Не то чтобы очень критично, но в мою старую z370 за 7к ее положить не забыли.
5)Этот пункт субъективщина, но наличие 4 быстрых м2 разъемов я напишу в минусы. Во первых, судя по спецификации, на полной скорости смогут работать только 3 одновременно( могу конечно ошибаться, нужно тестить). В наличии два радиатора с термопрокладками, и если один радиатор рассчитан под один модуль, то второй сразу под три, что не очень удобно, если ты захочешь расширения.
Учитывая размер этой материнской платы, ее будут ставить в большие корпуса с наличием огромного количества слотов под ссд и хдд, а учитывая то,что она считается почти самой дешевой на z690 чипсете, ее будут брать явно не для ультимативных сборок с установкой 4 2Тб нвме накопителей, что в совокупности делает это решение от гигабайт максимально бесполезным маркетинговым ходом.
Помимо прочего, сама мать пришла в непонятном состоянии, заводская упаковка не была нарушена(к ДНС тут нет вопросов), но на ней какие то пятна непонятного происхождения( фото) и криво запаянные модули, из чего можно сделать вывод что на производстве гиги что то расслабились.
UPD
Путем наставления комментаторов и небольшого насилования материнки и своих мозгов, удалось избавиться от непонятных звуков на холодную, и даже память на F7 биосе запустилась, правда только один из трех комплектов, а именно Crucial Ballistix White [BL2K16G32C16U4W] 32 ГБ. Поэтому обратно на F6 не откатывал, но думаю если у вас возникли проблемы с xmp то можно попробовать.
У пришельца в комментариях на F6 запустилась память которая у меня не запустилась на F7.
В целом мнение по покупке поменял, и если скинуть все возникшие проблемы на мою криворукость и первую ревизию, то перед нами будет неплохая в перспективе мать на неплохих компонентах.
Devid64
20.08.2024
Оценка пользователя
Великолепно
- +
Добротная материнка без излишеств, с неплохим питанием. Все завелось и работает. Редкость в наше время - прекрасно регулирует обороты трехпиновых вентиляторов. Звук встроенного кодека отторжения не вызывает ;)
- -
Очевидные: расположение всех коннекторов корпусных вентиляторов снизу, хоть бы один пихнули поближе. Мне провода хватило с запасом, но бывают вентиляторы разные. Опять таки, отсутствие PS/2 - да, анахронизм, но лучше пусть будет - не надо решать за потребителя, оно есть не просит, а ситуации всякие бывают. Сырой БИОС на старте продаж, это общая черта всех новых материнок. Могли бы, уж могли бы подвинуть все разъемы - место есть, и поставить колодку с 6 аудиоджеками. Или хотя бы предусмотреть реджек тыловых разъмов. В общем, по аналогу только стерео. Возможно придется вернуть потом дискретный звук, ибо у меня 4.0 акустика. Производитель не предусмотрел универсальные крепления под кулеры, как например ASUS, охлаждение от LGA1200 не поставите, с другой стороны вас уберегли от потенциальных траблов с недостаточным прижимом. Не предусмотрел так же разблокировку инструкций AVX-512 в BIOS, впрочем, это был неофициальный костыль у того же ASUSа, в новых обновлениях микропрограммы, Intel окончательно это заблокирует, как уже сделал в новых ревизиях процессоров.
После минимальной сборки сразу прошил текущую F6 бету BIOS, поэтому был избавлен от всех проблем несовместимости, без всяких заморок память завелась на XMP, десятка установилась на NVME диск, все драйверы встали.
Всегда использовал дискретные звуковухи, все последние были от Creative, а тут решил попробовать, каково это на Realtek. Через колонки (у меня S-30B с крафтовым усилителем) разницы не заметил. Впрочем мне дома никто не даст слушать на такой громкости, чтобы эту разницу тестировать. А вот в наушниках что-то не то. Формально звук чистый, низы плотные и упругие, демпфирование за счет низкого выходного сопротивления усилителя нормальное, уверен - никого не обманывают, и с гармоническими и интермодуляционными искажениями тоже все ок, но что-то не то, не хватает легкости в звуке. Возможно, причина в том, что на предыдущей системе на карту X-Fi вывод звука в плэйере был настроен минуя WASAPI через хардварный ОpenAL, которого на встройках рилтека нет принципиально. Хотя софтверная эмуляция EAX4 (драйвер OpenAL и патченный Creative ALchemy Universal) существует и работает, кому это надо для старых игр. Но музыку мимо WASAPI не пустить. Но это я придираюсь, подавляющее большинство пользователей к качеству звука претензий иметь не будут.
Несколько моментов:
- Сохраняйте профили БИОС и СмартФан на носители с одним единственным разделом, лучше на флешку. На текущей F6 прошивке не получится это сделать на любой жесткий диск с системой, в лучшем случае сохраненка улетит на зашифрованный UEFI раздел, откуда вы ее уже просто так не удалите.
- Не пытайтесь при обновлении БИОС загружать сохранения профиля настроек от предыдущей версии. Результат будет непредсказуемым. Поскольку при обновлении БИОС сбрасывает свои настойки, придется каждый раз их восстанавливать руками. Запишите на бумажку, что вы меняли ;)
- Не забывайте снимать защитную пленку с радиаторов платы для M2 дисков, а то потом пишут такие отзывы и занижают рейтинг платы, дескать голый SSD был нормальный, а под радиатором перегревается, отстой мол. У меня Samsung 970pro в процессорном М2 слоте, выше 47 градусов еще не нагревался.
- Если вы в наушниках через фронтальный HD_Audio разъем слышите призвуки сопровождающие движение мышки, значит есть электрический контакт общего провода с корпусом или общим проводом блока USB. Категорически нельзя, общий провод должен соединяться только через аудио-разъем платы. Это не плата виновата, а инженеры корпуса.
SPEK
20.08.2024
Оценка пользователя
Великолепно
- +
Топовое питание (в этом сегменте).
Большие радиаторы на зону VRM и м.2 накопители.
Качество текстолита, разъёмов и пайки.
Разгон всего, что гонится.
Хорошая звук. карта, оптический выход.
Лучший дизайн (в этом ценовом сегменте).
Встроенная задняя панель.
Много USB портов.
Индикация загрузки.
Автоматическая загрузка Биоса после неудачного разгона.
Кнопки на доске: прошивки БИОС и программируемая (сброс/reset).
Подсветка ARGB (справа под материнкой, 2 независимые секции).
- -
Периодически попадаются кривые Биосы.
Все разъёмы под корпусные вентиляторы в правом нижнем углу.
Комплектация нищенская: 2 провода SATA, 4 винтика М.2 и макулатура.
Мосфеты греются сильнее, чем у конкурентов (по тестам).
Материнку покупал в марте 2022, собирал комп в мае. Версия 1.0, выпущена в конце 2021. Мать производит впечатление своим дизайном - массивные радиаторы одного цвета закрывают почти половину поверхности, встроенная задняя панель с довольно значительным кол-вом USB. Хорошее питание позволяет поставить на неё топовые процессоры. Грамотное расстояние между PCI-E 16 - можно вставить 2 видеокарты (хотя кому это сейчас нужно, но всё же).
Сначала были большие проблемы с Биосами - разогнать память было занятием гиморным, т.к. мать подставляла автоматом дикие тайминги, и просто поднять вольтаж, поднять частоту, задрав первичные тайминги в небеса - не выходило. Требовалось сразу выставлять вторички-третички руками. А так, как я не профи, это было сделать довольно проблематично. Начиная с биоса f8 проблем стало меньше, память разгонять стало легче. Разогнал память 3000 cl15 до 3600 сl16, стабильно работает. Скрин прилагаю.
Процессор поставил i7 12700kf, умеренный разгон держит, в полной нагрузке за 200w выходит спокойно, 8-пин питания хватает. Только 240 СЖО уже тяжко справляться.
Были также проблемы с подсветкой и её синхронизацией. Также пропадал курсор клавиатуры при печати и иногда звук по оптике на 2-4 сек. В гарантийной мастерской написали, что прошили БИОС f8 и всё стало норм. Это странно, т.к. я много раз его шил и это не помогало. Ну да ладно, теперь всё работает, и хорошо.
Снимал радиатор с зоны VRM. Термопрокладки не все плотно прилегают к мосфетам, пожалели толщины прокладок (!) Это видно на фото по отсутствию следов в центре тёмной прокладки. А учитывая, что они и так не самые лучшие (5 wmk) - рекомендуются к замене. К тому же тут радиаторы массивные, но без тепловой трубки и алюминиевых пластин, и они не так эффективны, как кажется. Вскрытие не несёт потери гарантии, там нет пломб.
Заодно сделал подсветку под решёткой радиатора, 12v (ну и по левой стороне корпуса под материнкой пропустил подсветочку)). Всё синхронизируется через штатные разъёмы материнки. В том числе: 2 штатные секции справа,4 корпусных вентилятора через хаб, 2х120 СЖО и её помпа-водоблок. Кстати, ко всем вентиляторам предусмотрен режим СТОП, настройки как через БИОС, так и через фирменное приложение, профили сохраняются.
Если честно мне в этой плате не хватает подключения внешних термодатчиков (чтобы регулировать некоторые вентиляторы по температуре "выхлопа" видеокарты, например), как на Aorus Master.
В целом и по итогу многомесячного пользования мать понравилась, после того, как Гига стал с конца лета 2022 делать нормальные Биосы.
parafexis
23.08.2024
Оценка пользователя
Великолепно
- +
- Полный "фарш" флагманского Z690-чипсета;
- Цена (мне ещё и удалось забрать по акции за 16 999 руб);
- Дизайн;
- Обвешана внушительными радиаторами;
- Сохранили 6 штук SATA3-портов;
- 19 фаз питания;
- 2.5 Гбит/сек встроенная сетевая карта (приятный потенциал на будущее, учитывая, что я очень долго собрался сидеть на материнке);
- флагманская звуковая встройка; мне до этого особо нет дела, но читал, что хвалят: тут ALC1220 с обвязкой из 5 конденсаторов Nichicon + 4 плёночных конденсатора Wima;
- Софтина App Center, которая выскочила сразу после установки винды, предложила установиться, а затем предложила скачать и установить все драйвера; я долго сомневался, писать ли это в "достоинство" (после моей старой h97-материнки такая фишка меня приятно удивила); решил написать, т.к. софтина в итоге показалась мне НЕраздражающей и НЕ делающей того, что мне не надо;
- -
Примечание. В этом блоке я напишу не объективные недостатки, а МОИ нюансы и МОИ субъективные неудобства, с которыми я столкнулся; так что не нападайте! Плата отличная и оценка ей всё равно максимальна, как и мнение моё о ней - пока что наилучшее. Итак:
- все разъёмы подключения корпусных вентиляторов расположены в правом нижнем углу платы (провода пары корпусных вентиляторов пришлось проводить не так, как я хотел);
- нет PS/2 разъёмов - пришлось покупать переходник с usb для своей любимой клавиатуры;
- отсутствуют DVI-D и D-Sub видеовыходы;
- в прилагаемой инструкции пользователя отсутствует печатное описание разделов BIOS - ограничились только парой страничек: о входе в биос, о меню загрузки и о Q-Flash. Для описания разделов биоса разместили qr-код для перехода на веб-сайт Gigabyte. Несколько грустно мне было, т.к. на старой материнке была толстенькая брошюрка, половина которой - описание биоса.
Плата в полной мере осуществляет то, для чего я её покупал:
Тихо и спокойно служит мне аппаратной платформой для работы i7-12700k и Windows 11. Не чудит, не напрягает траблами, не завлекает ковыряться в её биосе.
Ну а те случаи, когда мне в биосе всё же пришлось побывать - я там без проблем сделал всё, что хотел.
В частности:
1) слегка погнал оперативку и ужал тайминги, получив DDR5-5400 @ 36-39-39-52 (VDD - 1.275, VDDQ - 1.325).
Используемые модули памяти: Kingston Fury Beast DDR5-5200 (на микронах). XMP-профили использовать не стал, т.к. их тайминги далеки от оптимальных.
Особенность: XMP-профили предлагаются по производителям микросхем памяти. Производителя микросхемы памяти материнка естественно отображает. Пример будет на одной из прикреплённых картинок. Если что, данный отзыв и данная картинка относятся к первой ревизии биоса (F3); в будущих наверняка завезут ещё профилей, если кому они актуальны.
2) Выставил режим работы пары вертушек в зависимости от температуры проца и так, как мне нужно. Здесь тоже интересное новшество по сравнению с моей старой материнкой h97: источник температуры для поведения вентилятора теперь можно указать самому, выбирая между следующими вариантами: датчики материнки, CPU, датчик VRM, первый PCI-E x16.
По температурам: в стресс-тестах проца датчик на VRM показывал 47 градусов. В корпусе пять 140х140 вертушек.
инопрещеленец1
20.08.2024
Оценка пользователя
Ужасно
- +
Охлаждение врм&m2.
Smart Fun 6.
Внешний вид.
- -
Поддержка Gigabyte и их ответы на просьбу фикса багов.
Инструкция в комплекте под DDR5 (на сайте тоже).
Крепление процессора (Замена на LGA17XX-BCF дает примерно -10г)
Отсутствие кнопок qflash&clr_cmos на задней панели мат.платы.
Bios
- Работает в пол силы с 4мя модулями памяти.
- Неумение в вольтаж выше 1.40v 4мя модулями памяти с адекватным vddq.
- Пищащие дросселя при разгоне процессора выше 5.1 (5.2 терпимо, 5.3 бесит, 5.4 хочется убиться)
- Не умеет держать частоты при работе с авх инструкциями (P 5.1 до 4.2 E с 4.1 до 3.5) AVX Offest 0/TDP лимит 230 (мать даже дойти до него не дает, будто 215 лок).
- Мало функций.
- Эти обновления биосов раз в пару месяцев... Пофиксить баги - не, Добавить какую-нибудь ненужную дичь - дааа.
Расположение sys_fun_pump снизу.
В разгон памяти данная мать умеет лишь синглы и видимо только 2x8gb.
2х8гб дуалы, 4х8гб синглы и т.д она не умеет, вот прям совсем (точнее чуть-чуть умеет, но не даст того чего хочешь ты и того что умеет твоя память).
Хочешь норм частоту на напруге 1,45-1,55? Будь добр выкрути VDDQ = Dram Voltage, иначе система тупо не стартанет. Но даже если ты и выкрутишь vddq до уровня dram voltage и поднимешь частоту до 4133/4266 это не значит что система у тебя будет работать стабильно...
Касательно поддержки...
Прикупил я значит вторую пару модулей памяти, чипы памяти идентичны, полетел разгонять. Потестил эти модули по отдельности с старым профилем 4133cl17, оба комплекта спокойно стартуют и едут на данном профиле, тесты проходят, ошибок 0, все супер. Полетел разгонять 4 модуля и.... Пробую бутать 4000cl16 - нет старта. пробую 3866cl16 - нет старта, пробую 3600cl15 - нет старта. Поорал на всю квартиру и начал выяснять в чем причина. А причина оказалась в вольтаже, для 4000cl16 надо примерно 1.44v, гига же с 4ми модулями не умеет в 1.40+v, написал в поддержку 28.02.2022, описал проблему, 04.03.2022 получил ответ
"Бла-бла-бла спасибо. бла-бла-бла гига технолоджи
Мы передадим Вашу информацию инженерам для изучения. Спасибо!
С Уважением и Наилучшими пожеланиями"
13.11.2022 я пробую повторить попытку разгона 4 модулей, накатываю биос f20 и... чуда не случилось, не пофиксили (в 21 тоже)
14.11.2022 написал в поддержку, объяснил им что к чему, что вот в чем проблема, исправьте, почему я должен сидеть на 3866cl17 когда память умеет в 4133cl17 (4133cl16 с обдувом)...
17.11.2022 получил ответ...
"Мы не можем гарантировать стабильную работу системы и комплектующих с разгонными настройками, так как стабильность работы системы и комплектующих может зависеть от многих факторов. ".
Купил мат.плату вместе c i7-12700kf 08.11.2021. Ждал, надеялся что пофиксят проблемы, хотел в это верить. Специально не писал негативный отзыв тк понимал, новая платформа, возможны баги/ошибки, просто подожди немного...
Прошел год, нечего не исправлено и видимо уже не исправят...
Glushka
30.07.2024
Оценка пользователя
Великолепно
- +
Массивные радиаторы VRM с ключами по Vcore на 90А, в серии ELITE (AX) например, ключи на 60A -> существенная разница. Гнать не собираюсь, но это - надежность в первую очередь.. Как человек, имеющий воздушку и сам занимающийся ремонтом, могу сказать, это существенный "плюс", но он стоит денег) Из-за кучи алюминия, плата очень тяжелая
- -
Их нет, особенно если человек слез с P55 чипсета ))
Ну разве что, не совсем отзывчивый UEFI BIOS, если там лазить мышью -> реально ЛКМ с первого раза не всегда срабатывает
И конечно же, слишком много m.2 портов -> лучше бы вместо одного или парочки, еще один PCI-E 4х, а лучше 8х, от чипсета прикрутили..
Но это придирки
- В связке с 12700 и DeepCool RedHat -> получилась очень тихая машина, под рукой был CPU-Z, стресс CPU тест -> ядро максимум 52° ))
- Кстати, кулер DeepCool RedHat с высотой 168мм каким-то образом "влез" в довольно древний, но хороший корпус (Microlab) шириной по внешке всего 19см -> уже приготовился в будущем вырезать болгаркой в боковой крышке "полигон", а крышка с 5мм запасом не дотрагивается до тепловых трубок..
- Переживал, что будет, как у многих, случайный "белый шум" от ALC4080 -> пока всё норм, еще не вечер как говорится) Но кстати, звук уже был изначально прошит (на заводе) последней версией -> и утилита "Firmware update to address S/PDIF output noise" ругается, что типо не нужна. Пока снимаю звук с аналога
- Замятых/отломанных контактов на сокете на обнаружил, проверял на выдаче с лупой.. сочувствую многим у кого это было((
- Если пользоваться встройкой, то вполне достаточно БП 450W, желательно с активным PFC, а также крайне желательно на питание проца (ATX_12v) использовать не 4pin, а 8pin вилку -> вот и мне к надежному старичку HIPER с активным PFC пришлось перепаивать 4pin (2x2) на 8 pin (2x4), выкушенную из нестарого PowerMan), за одно и проверить кондиоры по выходам..
- подсветка ЛГБТ для корпуса, это конечно жжесть, вижу ей одно применение - на Новый Год)) -> Раз там реально логический ШИM (на RGB варианте, а не адресуемой), то чтобы ничего на плате не сжечь (хотя на каждую ленту и заявлено 2A) 4-pin RGB колодку можно развязать 817-ми оптопарами и далее поставив три штуки каких-нибудь низковольтных IRF (кстати, можно от фаз 478 сокетной материнки)), от отдельного БП, уже хоть 12/24v, получить мощную подсветку лентами на НГ.. Кстати, мельком прочитал, что "RGB Fusion" - умеет это делать под музыку(?). Фактически, не нужно покупать отдельный контроллер для лент, для тех кто без него жить не может)
- Первоначально, так как у меня не было DisplayPort-HDMI переходника, были влажные мечты, что довольно древненькая Gigabyte GTX 560 Ti заведется в слоте PCI-E 5.0 16х, хотя бы в режиме обратной совместимости, чтоб залезть в BIOS -> не судьба, как говорится, "не ждите" -> подкидывал разные видео, и даже были надежды, что в чипсетном PCI-E 3.0 4x какая-нибудь старая карта заработает - не вышло. Горит Post Code - "Ab" - это нормально. Пришлось быстренько искать переходник))
AlVM
20.08.2024
Оценка пользователя
Великолепно
- +
Топовый, на сегодняшний момент, чипсет.
Хорошее охлаждение, радиаторы для всех 4 м.2 SSD.
Мощный VRM.
Разумно-достаточное количество внешних и внутренних интерфейсов.
Более менее разумная цена в 17000 с рамках выгодного комплекта.
Ну и, отличный внешний вид.
- -
Ужасный гигобайтовский, сырой софт.
ОЧЕНЬ сырой биос F2 при выдаче, просто сырой биос F4 на сайте, невозможность обновить биос по сети (асрок 2014 года на z87 такое уже умел).
Плохая адаптация к Win10.
При достаточном количестве портов под вентиляторы, крайне неудачное их расположение в одном месте снизу. Ну вот что мешало перенести разъем помпы к разъемам питания кулера?!
Итак, получил 14.11.2021. Собрал все без особых проблем, ну, кроме совместимости кулера и модулей памяти, но это было ожидаемо. При сборке - понравилось как организовано пространство под м.2. понравился интегрированный бэкплэйт.
НЕ понравилось расположение разъемов под корпусные вентиляторы.
Первое, что насторожило - первый старт был аж тройным.
Далее, операционка... Решил пока оставить старую Win10Pro. Ну, привычным движением вставляю флешку с парагоном, делаю бэкап и делаю сброс драйверов и подготовку системы. Все стартует, все запускается, но вот с гиговыми драйверами - полная засада. Софт установщика ОЧЕНЬ кривой. Типичная проблема - запуск установщика и бесконечное ожидание, иногда, заканчивающиеся БСОДом. Ну ок, поставил через .inf, не впервой. В итоге - в диспетчере устройств красивая картинка без замечаний. Зато в ОС проблем хватает.
1) Проблема со сном. то сама просыпается, а то и не выходит из спячки без ресета.
2) Звук, сильные наводки, фоновый шум. Забегая вперед - в Win11 ничего подобного нет, есть тишина и неплохое качество звука.
3) Периодически проявляются BSODы без видимой причины.
4) Проблемы с очень долгим завершением работы.
Ну ок, отключил из биос диск с системой и поставил Win11 на самсуновский м2.
ЗЫ: OEM ключик от Win10 Pro вполне подошел и система активировалась.
На 11 таких проблем нет, были другие.
Гиговские дрова на звук ушли в бутлуп (после каждой перезагрузки вызывается инсталлятор, ставит, звук, при этом не работает).
Ну ок, привычно поставил звук через .inf, реалтековскую панель ставил через магазин по хитрой ссылке, так не находит.
Звук работает хорошо, никакого фонового шипения нет.
Пока сообразил как подружить микрофон со скайпом - перематерился. Потом с бубном включал вебку, но это уже особенность винды.
В остальном, вроде, неплохо работает. прожарка в CPU-Z в 20 потоков, прожарила камень до 92 градусов, гиговская утилита показала 185 ватт мощности. Дальше будем наблюдать.
Пришелец-UD8563
20.08.2024
Оценка пользователя
Хорошо
- +
Много m.2 слотов.
Много usb портов.
По 2 ампера на разъём для вентилятора. Т.е. минимум по 3 любых вентилятора на разъём. (спасибо что теперь говорят об этом в сопуствующих материалах, а не заставляют писать в поддержку)
Если ва давно не обновляли систему, то будете приятно удивлены тем что даже на среднебюджетных платах отказались от надоедливых I/O щитков в пользу монолитного блока.
Отсутствие маленьких нестандартных вентиляторов охлаждения на чипсете.
Ножки на материнской плате, поэтому не забывайте проверять их при покупке.
Любая память заводится сразу. Причём если не нужно повышать напряжение для xmp профиля, то для небольших частот вроде 3200мгц он автоматически выставляется..
Хотя установке 3600мгц и 1.35в пришлось xmp включить вручную.
- -
"Высококачественные дроссели" не такие уж "высококачественные".
Высокочастотный писк при высоких fps во вьюпорте. И при разблоC-state control вроде как снимает эту проблему, но я пока что не уверен что это не влияет на производительность (иначе почемум он не включен по умолчанию в оптимальных настройках).
В своё время менял материнскую плату для skylake чтобы избавится от подобных шумов. И на предыдущей платформе 4 года не имел проблем с этими шумами и писками. Печально что такое явление сейчас опять распространено.
Радитор на основном M.2 слоте не особо справляется со своими обязанностями (плёнку с него точно снял).
И это притом что я, пока что, использую старый 970evo plus с Pci-e 3.0 температура в простое в лёгкую на Δ25-26° выше комнатной.
Опция Resizable bar не включена по умолчанию и вообще скрыта до включения above 4g encoding. Может в новых версиях биоса поправят.
Необходимость обновлять биос через q-flash для установки 13 поколения.
Но, насколько мне известно, это уже много лет как обыденность для плат подддерживающих несколько поколений процессоров и почти столько же не требует ничего кроме флэшки и подключенного ATX кабеля для обновления.
Все разъёмы для вентиляторов кроме процессорных в одном месте внизу платы.
Хорошо для прокладки кабелей, не очень хорошо если у вас нет 30см+ кабели для верхних вентиляторов.
Для подключения питания и вкручивания винтов было довольно сложно подлезать к верхней части платы при установке в не достаточно просторный сверху корпус.
Настоящий ATX размер. Т.е. совпадает с винтами с подписью atx в корпусе.
Amoral_ru
23.08.2024
Оценка пользователя
Великолепно
- +
Отличные характеристики для своей цены.
- -
Свист дросселей под нагрузкой есть, но чтобы его услышать нужно поднести ухо прямо к плате. В закрытом корпусе ничего не слышно.
Получилось купить по очень хорошей цене за 12500. Упаковка была вскрыта, но следов установки не было. Возможно из-за этого и была такая низкая цена. В пару к ней прикупил 13600kf и оперативку Kingston Fury Renegade 32Gb 6400MHz (KF564C32RSK2-32). Почитав отзывы переживал что будут проблемы с оперативкой на частотах больше 5600, но опасения не оправдались. Биос обновил до версии F24a. Легко запустила оперативку c xmp на 6400. А вот с разгоном оперативки пришлось помучаться. Угробил несколько дней на поиски стабильных параметров при частоте 6800, но в итоге вернулся на 6400 и просто оптимизировал тайминги и ужал напряжения. А так в целом даже смогла оперативку на частоте 7200 запустить, но в тестах на таких частотах не стабильна. Хотя может в разгоне оперативки виновата сама оперативка или проц. Главное что xmp работает без проблем.
А вот разгон проца порадовал. Ещё со времё z590 гига мне по сравнению Асусом понравилась больше, т.к. на Асусе у меня 11700к грелся сильнее и сбрасывал частоты, а гига из коробки выжимала из него все соки и показывала максимальные результаты в тестах, но температуры были в норме и частоты держала на максимуме. Такая же ситуация и с 13600kf. Хотел взять изначально 12600к, т.к. по обзорам 13600к у всех значительно сильно грелся, но там как правило тестируют на асусе или мси. В стоке прямо из коробки 13600к на ней можно сказать что буквально холодный, потребление примерно 160Ватт и частоты в тесте CBr23 не сбрасывает. Для небольшого разгона выставил LLC в medium, не фиксированный разгон до 5,4/4.3, а при однопоточной нагрузке буст до 5,7 на двух ядрах. Лимиты и энергосберегайки всё в стоке. Потребление до 190 ватт. Воздух noctua nh-d15s вывозит без проблем. Но сразу заменил рамку для крепления процессора. Алгоритмы гиги для работы с процом прям отличные. И никаких мучений с фиксированным разгоном, убиранием лимитов и подбором напряжений для стабильной работы. Какой в этом смысл, если производительность одинаковая? Достаточно подобрать LLC с которым может справиться кулер и этого достаточно.
Это уже пятая материнка от гиги и пока в целом мнение положительное. Был только брак со звуком на одной материнке, но по гарантии мне за неё вернули деньги в тот же день.
Dmitry_Dm
20.08.2024
Оценка пользователя
Великолепно
- +
- Приемлемая цена для Z690 и форм-фактора Standart-ATX
- Большое количество слотов M2 + портов SATA. Не пришлось избавляться от старого HDD на 2 ТБ и трёх SATA SSD :)
- Хороший звуковой адаптер. Субъективно звук мне на нём нравится больше, чем на прошлой дискретке ASUS Xonar SE
- Большое количество USB портов
- Большое количество разъёмов для вентиляторов
- Удобная настройка кривой управления вентиляторами в BIOS
- Поддержка профиля XMP с 3200 МГц
- Простое обновление BIOS ещё до установки системы через Q-FLASH
- Отличное охлаждение VRM
- -
- Необходимость сразу обновлять BIOS
- Практически весь софт об Гигабайта бесполезный и глючный
Благодаря отзывам избежал возможных проблем и сразу завёлся нормально)
1. Итак, первым делом перед сборкой системы скачал прошивку для BIOS версии F21, т.к. она оказалась самой беспроблемной судя по комментариям.
Приведу описание проведённых действий для обновления:
- Скачиваем с офф. сайта обновление (ссылка для rev 1.1 https://www.gigabyte.ru/products/page/mb/Z690-GAMING-X-DDR4-rev-11/support#support-dl-bios).
- Переименовываем файл "Z690GAMINGXDDR4.F21" из скачанного архива в "GIGABYTE.bin" - именно так и без кавычек.
- Форматируем флешку в FAT32, кидаем туда файл и вставляем в задний USB порт с волшебной надписью BIOS.
- Заходим в BIOS, нажимаем на Q-FLASH, выбираем флешку и обновляемся. Обновить можно и без захода в BIOS, но мне так удобнее было :)
2. ОЗУ сразу вставляйте в 2 и 4 слоты, серого цвета, чтобы избежать каких-либо проблем. У меня нормально сразу заработал профиль XMP на 3200 МГц.
3. Отключил "Контроль состояния C-State" в "Расширенные настройки ЦП". Поставил "Запрещено", по умолчанию стоит "Авто". Во избежание возможных писков.
4. Софт у Гигабайта бестолковый. Устанавливал GIGABYTE Control Center для обновления драйверов. Внимательно убирайте галочки при обновлении, т.к. софтина захочет вам установить по умолчанию ещё и кучу хлама. После удалил её. И ещё RGB Fusion, чтобы отключить подсветку и затем также удалил.
В целом впечатления положительные. Некоторым не нравится расположение питания для вентиляторов, но у меня никаких проблем не возникло - длины проводов вполне хватило. И страшновато было фиксировать процессор - очень туго.
Пришелец-VF8668
20.08.2024
Оценка пользователя
Великолепно
- +
Работает., можно смело брать. Загнуть контакты процессора при установке не удалось, не знаю как вообще их можно загнуть. Много радиаторов, в том числе на м.2, берите SSD без радиаторов. Завелась со старой ОЗУ, xmp профиль выдал положенные 3000. Питание 8+4, но уверенно работает и проходит тесты от 8Pin БП Seasonic.
- -
Самый главный - мать не видит видеокарту о чем много отзывов, легко решена см. комментарий.
Как уже писали, контакты кулеров только вверху мамки 2 для цпу и остальные 4 внизу. Соответственно корпусной вент на выдув не дотягивается до нижних. Найдите удлинитель или хаб, либо как я воткнул в вент цпу2, если на цпу у вас один вент.
2 радиатора для м.2, один накрывает один слот, на три других слота один общий радиатор. Может быть проблема если у вас ссд с несъемным радиатором. WD SN850, с которого не снять не ломая радиатор, воткнул в разъем накрытый отдельным ссд. С остальных 2х снял. Повезло.
Мать не видела видеокарту. Соответственно не стартовал ПК, нельзя было зайти в биос и т.д. Причину невозможности стартануть ПК обнаружил по сигнальным лампам на мамке, проц и оперативка проходили, но все стопорилось на VGA light (см. руководство к мамке).
Стоит старая Geforce 1060 6 gb. Мать была на биосе F5. В инете каких только советов не увидел. Но много жалоб по карте именно на эту мать. Решил просто. Два действия. Не знаю какое привело к успеху, но...
1. Обновил BIOS до последнего (F7 на момент отзыва). Мне было легче - у меня проц с графическим ядром, но можно через q-flash.
2. Вставил карту и ЗАКРЫЛ замок pci-e разъема. Замок закрылся с сильным треском, при первой установке такого не было, замок принудительно не закрывал, в итоге видимо был недостаточный контакт. Т.е. открываем замок разъема, ставим карту до упора и вручную закрываем замок. Обычно ждем что при правильном усилии замок закроется сам, но не в случае с этой мамкой. К тому же язычок замка почти не заметен под видеокартой и кулером цп, пришлось почти на ощупь работать.
В итоге всё прекрасно работает. Думаю именно незакрытый замок pci-e приводил к невозможности стартануть с карты. Большинство юзеров привыкли что он сам закрывается при вдавливании карты в слот.
kort05969
20.08.2024
Оценка пользователя
Хорошо
- +
- 4 pci-e x4 под SSD
- Не самые плохие радики под ссд
- Относительно адекватная цена за z690
- В целом, не самый тугой разгон, если пользоваться только XMP.
- Охлаждение VRM + 19 фаз питания, что неплохо для этой цены.
- -
- Для кого-то может оказаться неудобным нижнее расположение FAN контактов, но конкретно у меня это проблем никаких не вызвало, т.к. мой сет был на воде от DeepCool LS720, которую я вместе с помпой запитал в верхние CPU_FAN и SYS_FAN, а в нижние запитал сет из трёх комплектных ARGB кульков от DeepCool Matrexx 70, проблем не возникло
- Почему-то не смог проапдейтить биос с флэхи, пришлось обновлять через родную утилиту
- Ужасный родной софт и BIOS, всё тупит, тормозит, работает через раз, хотелось удавиться раз 5, пока всё настраивал и перенастраивал
- Бедная комплектация: Сата кабель, инструкция, винты для m.2 и на этом всё.
В целом материнская плата вменяемая, за эти деньги хотелось бы получить чуть больше, но на фоне прайма от асус в этой же ценовой категории (не считая софта) она смотрится выигрышней.
По сути, это аналог Aorus Elite, дальше просто стоит выбрать, что вам больше нравится.
Мне эта плата вышла дешевле, потому клиентом было принято решение не заморачиваться из-за подсветок на элементах у AOrus и взять Gaming X.
Для тех, кто столкнулся с проблемой разгона памяти, прошу внимательно читать инструкцию перед установкой плашек.
При разгоне 4 планок в XMP проблем быть не должно, но если у вас две планки, подключайте их по схеме A2/B2.
Судя по всему, память заводится через XMP профиль только при работе в двухканале, а он работает только по вышеприведённой схеме.
Сначала подключил A1/B1, память завелась, но наотрез отказывалась гнаться, постоянно ребутаясь и прося сбросить настройки BIOS до оптимально-дефолтных.
После подключения на A2/B2, XMP завёлся моментально, без каких-либо дилеев.
Единственное, что для меня осталось непонятным, это сильные задержки у памяти, и немалая разница в READ/WRITE/COPY.
Надо разбираться отдельно в чём тут дело, но это уже другая история.
Надеюсь, мой отзыв кому-то поможет.
Kot555
13.08.2024
Оценка пользователя
Плохо
- +
Современная техника с расширенным функционалом
- -
Плохо работают отдельные части. Надеюсь что временно...
Заплатил достаточно – получил неделю головняков и поисков причин нестабильной работы оборудования.
Установил через VPN официальную винду со всеми обновами, последний чипсет c0 дровами и началось…
ООООчень медленно запускаются приложения, не адекватно устанавливается драйверный софт оборудования компьютера, постоянно появляющиеся артефакты на экране.
Прочитав километры форумов, обновив все образы и пролечив все реестры, потратив на это трое суток – нашёл причину проблемы.
Все лаги при запуске программ/приложений, а также некорректно работающий софт с экранными артефактами - проявляются в случае, когда LAN кабель присоединён к порту 2.5 GBit/с.
При переподключении его в порт 10 GBit/с – проблема исчезает.
Хотя как артефакты на экране зависят от сетевой карты – честно не понимаю…
Предложением сдать технику на диагностику на 20 дней, перед самым Новым Годом и оставить ребёнка без обещанного подарка – я не воспользуюсь.
Поэтому пока будем работать на 10-ом порту, ожидая «лечения» порта на 2,5.
Дело скорее всего не в компьютере а в софте или Биосе, который для нового продукта ещё допиливается.
Пока потерплю, но в любом случае не хочется на компьютере клеить бумажку со стрелкой «Втыкать сюда», чтобы потом случайно порты не перепутать.
В любом случае – я фиксирую эту ситуацию в этом сообщении этой датой, для того случае, если в течении года обновами не исправят – пойду по гарантии, показав это сообщение.
Заплатив такие деньги – хочется чтобы оборудование работало как часы, а не привыкать к дискомфортам.
Сохранил все скрины экрана, все видеофиксации всех проблем и отпускать проблему не собираюсь.
А так по работе потом после нахождение причины лагов стало всё норм.
Установил DDR5 с профилем в Биос на 6200. Всё завелось без ошибок.
Проц 12700К трудится, как положено.
Видяха 3090 попискивает без нареканий.
Смешанные чувства по итогу.
Будем посмотреть…
SKLV-ghost
20.08.2024
Оценка пользователя
Великолепно
- +
+ Красивый внешний вид.
+ Порты на любой вкус и в достаточном количестве.
+ Четыре разъема NVMe SSD M.2 с возможностью подключить один SATA SSD M.2 (кому нужно).
+ Все элементы требующие охлаждения под хорошими радиаторами.
+ Встроенный звук Realtek ALC1220-VB с оптическим S/PDIF выходом.
+ Q-Flash Plus.
+ Встроенная заглушка задних портов.
+ Гарантия 36 месяцев.
- -
Не обнаружено.
При получении все элементы на плате проверить не возможно, но Socket CPU нужно проверять обязательно, что я и сделал плюс сфотографировал. Бывали у людей неприятности с изначально погнутыми контактами и потом никому ничего не докажешь - механическое повреждение не является гарантийным случаем. Какой изначально стоял BIOS не известно (ревизия платы 1.1). Из коробки, как и ожидалось, плата не завелась и уходила в Bootloop. Спасибо Gigabyte за функцию Q-Flash Plus позволяющую обновить BIOS без включения ПК. Без проблем обновил BIOS на версию F21 после чего все завелось. Порадовал встроенный звук, с хорошими наушниками звучит отлично, плюсом куча полезных настроек, но у меня все настройки работают как положено только если подключиться к заднему разъему самой платы (возможно исключительно мой случай). В стресс тесте CPU в AIDA64 Extreme VRM не нагрелся выше 39 градусов. По моему, отличный показатель. Дополнительное питание CPU подключено полностью - 8+4. Установлено четыре планки памяти на 32 Гб (два комплекта по 16 Гб). Без проблем работают на заявленном профиле XMP 3200. Обращаю внимание тех кто ставит две планки - ставить строго во второй и четвертый слоты, на чем и настаивает Gigabyte, но инструкцию зачастую никто не читает! Обнаружил, что при выключении ПК USB порты остаются под напряжением. Мне такое "счастье" не нужно. Решение - заходим в BIOS, Advanced mode, Settings, Энергопотребление платформы и в пункте ErP выставляем "Включено". Порты USB отключаются вместе с ПК (оставляю скриншоты для наглядности). В общем, плата полностью оправдала все мои ожидания и к покупке могу рекомендовать.
Skull007
23.08.2024
Оценка пользователя
Великолепно
- +
Одна из лучших материнских плат без встроенного Wi-Fi за адекватный ценник
- -
1. Сырой BIOS.
2. Когда вставляешь видеокарту в PCI-E звук скрежета, будто контакты вставляешь в песок. Очень тугой PCI-E, до щелчка очень трудно вставить видеокарту. На предыдущей матери того же производителя подобных проблем не было.
3. Непонятно, зачем делать такую скромную подсветку. Подсветка имеет настройку реагирования на биты музыки. На деле подсветка опаздывает за композицией.
Поставил в комп, все подключил. Но не запускается. После обновления BIOS все завелось.
Тестировал данную плату с процессором Intel i7-12700, охлад Noctua NH-U12A chromax.black. И столкнулся с таким вопросом. Почему в заявленных характеристиках проца указана максимальная частота 4,9 Ггц, а в синтетике OCCT достигается только 4,789. Иногда в моменте 4,888.
Стал копать, думал проблема в шине матери, она, кстати, 99,8 Мгц. И по логике идет умножение 49 на частоту шины 99,8 = 4,890. Плюс погрешность и выходит 4,888. Соответственно увеличив параметр BCLK до 100 Мгц должны достигаться значения ровно 4,900. Но версия проца без литеры k и BIOS не позволяет гнать материнскую плату. Там просто нет этого параметра.
В итоге моих блужданий задал вопрос в поддержку Intel и получил интересный ответ:
These are the values that the Intel has achieved from the lab results in ideal conditions, However, achieving the same results in the real world scenario is difficult.
But Since you are still getting 4.789-4.8Ghz which is almost equivalent to 4.9Ghz.
Processors do not run at their maximum frequency all the time. The processor automatically selects the best frequency depending on the workload demand. If workload demand is high and there are no physical constraints, then the processor may operate at or close to the turbo frequency.
We have also attached more information on this below,
https://www.intel.com/content/www/us...rocessors.html
Considering the error of margin, we can expect a small marginal error. However, it will still reach the specified range of clock speed.
It is the range and it will reach up to 4.9GHz, and all the values near this range is absolutely fine.
Делаем выводы: что значения 4,9 Ггц - лабораторные. И данные частоты являются нормой для процессора.
Noooise
20.08.2024
Оценка пользователя
Великолепно
- +
+Элементная база
+Большое кол-во usb портов
+Большое кол-во портов M2
+Хорошее охлаждение M2
+Отсутствие заглушки на задней стенки
+Отсутствие PS/2
+Наличие usb c
+Отличный LAN порт (2,5 Гбит)
- -
-Отвратительный подход разработчиков к биосу (читать ниже)
-Расположение портов под куллера
А теперь по порядку, это отличная материнская плата с хорошей элементной базой. Наполнение портов на задней стенке радует. 9 usb портов, только вдумайтесь 9. Asus АЛЛЁ, да так можно было, вы со своими 5 вообще уже обнаглели. Убрали никому не нужный PS/2 - те кто его использует настолько малый % что можно отказаться от него, а кому нужен те знают где взять переходник. Так же убрали не нужные порты pci-e заменив их на порты для M.2. Видно что не пытались угодить всем и каждому, а делали плату с оглядкой на геймеров в выше среднего сегмента, а никак некоторые производители, которые клеют шильдик гейминг, пихают туда все порты на все случаи жизни для каждого последнего гурмана и как итог никому угодить не получается. Так что вопрос здесь закрыт. Плата скомпонована на 10 из 10. Все бы ничего, если бы не одно НО. Специалисты Gigabyte сами не ведают что делают. Обновления БИОС должны приносить правки и улучшения, а они чинят одно и ломают другое. На данный момент есть версия F22, так вот ее ставить не надо, ставьте F21 и будет работать стабильно. Лично у меня на F22 все запустилось, но в играх были вылеты и как удалось выяснить связаны они были с оперативной памятью. XMP профиль который я выбрал на 3000MHz работал корректно, но только в window, в играх же память вела себя неадекватно. После установки F21 с тем же профилем XMP 3000MHz все везде работает стабильно. Спасибо Gigabyte. Так что если купили данную мать, то накатывайте биос F21 и будет вам счастье. За счет биоса сниму звезду за производительность.
psmolkin
29.10.2024
Оценка пользователя
Плохо
- +
Сделана качественно
Питание под разгон
Нормальное охлаждение VRM
- -
- Очень тесно! С большинством AIO и лоу профиль кулерами будут проблемы
- BIOS не смогли
- хардварный дефект порта PCIe x16
- работает с памятью не лучшим образом
- нет кнопки сброса CMOS, нет thunderbolt
- Конденсаторы под нагрузкой свистят
UPD: написал обзор про DDR4 версию, но все это справедливо и для DDR5
Владею с ноября. Проблема с тем, что GPU с PCIe 4.0 на этой плате заваливают систему ошибками с частотой 5к в минуту. Есть воркэраунд с переключением процессорных линий на 3.0. Производитель официально дефект не признал, в поддержке вы этого точно не добьётесь. Были какие-то обещания от US комьюнити менеджера на реддите, но как только выяснилось, что прошивкой это не лечится, начались истории про "Китай закрыт, не можем наладить производство платы на замену", rev2.0 так и не вышла.
BIOS допиливали до марта, но он всё равно глючный. Разгон памяти будет страданием, когда выясняете, что последние 5 значение у вас записались, но не применились (надо сбрасывать CMOS, загружать профиль, только тогда ОК)
С разгоном памяти результатов тоже особых не ждите, на высоких частотах RTL разбегается очень сильно (75-81 на 4000Т1)
Если у вас не кастом вода - тоже будут страдания, всё впритык.
НО!
Проц гонится хорошо
Охлаждается всё тоже (но на SSD надо клеить новый толстый термоинтерфейс, родной просто не прилегает к чипам, ошиблись пацаны, бывает)
Стабильность тоже ок
Короче, актуальна плата была в конце 2021, когда ддр5 было купить нереально.
Сейчас надо брать MSI или AsRock, а гигабайт сейчас и впредь обходить стороной
kolkopo
20.08.2024
Оценка пользователя
Великолепно
- +
Очень красивый, строгий дизайн платы, у других производителей дизайны поскромнее в этом ценовом сегменте. Цена отличная.
Читал множество комментариев про мертвецкую работу биоса и все же затарил на флешку Bios версии F22 последней версии(устанавливал 03.02.23), установив через QFlashPlus. Кстати, очень удобная штука! Просто подключаем плату к 24-пин питанию, вставляем флешку с биосом в USB порт с название BIOS и жмем на плате на кнопку QFlashPlus, в течении 2-х минут обновился.
При этом процессе следует внимательно отнестись к индикатору возле кнопки после её нажатия — если он мигает желтым, значит обновление находится в процессе. Только тогда, когда индикатор погаснет, можно отключать питание. Иначе биос может загнуться и без программатора в сервисе уже не обойтись.
С загрузочной флешки винда залетела с полпинка, никаких танцев не понадобилось.
XMP памяти на 3600 MHz запустился мгновенно.
По завершению установки Windows, вшитая утилита предложила загрузить все необходимые драйвера, кодеки, иные интеловские приблуды мгновенно. Также предлагается софт на выбор. Мне особенно нравится у Gigabyte прога EasyTune, с помощью которой можно в 2 клика на рабочем столе разгонять процессор без всяческих перезагрузок. Поставил частоту и тут же проверяешь стабильность. По мне так очень удобно!
- -
Разьем FAN_POMP для подключения помпы и остальные SYS_FAN находятся внизу. Немного вызывает трудность эти провода комплектовать, но в принципе в этом ничего такого трудного нет. Длины проводов хватило, никаких переходников покупать не пришлось.
Недостаток написан для заполнения поля скорее :D
Отличная плата за свои деньги! Никаких критических или неприятных моментов. Все работает из коробки, как и должно
vyach1slavEZ
20.08.2024
Оценка пользователя
Великолепно
- +
Купил 29.12.2022, версия V1.1, естественно танца с бубном не обошли меня стороной, но если все грамотно сделать, у вас не будет никаких проблем. Ниже распишу
- -
Танцы с бубном почти как и у всех
И так, начнём.
1) Естественно танцы с бубном. Пк собрал, нажимаю кнопочку старт ииии, горит красным VGA, думаю так, значит что-то не так. Почитав комментарии, и обсуждения к данной материнской плате, я подробного расписания действий не нашел. Поняв, что мне нужно обновлять биос, быстренько берём ноутбук, официальный сайт Gigabyte, ищем свою материнку и качаем последнюю версию биоса (но через час я переустановил на прошлую версию, дальше расскажу). Изначально я скачал F22, от 14.12.2022, думаю ну все гуд. Берём флешку - форматируем ее в FAT32 - переименовываем файл биоса который мы скачали в “GIGABYTE.bin”, именно так и без ковычек естественно. Вынимаем флешечку, вставляем в задний слот USB на материнке, где у нас как раз написано BIOS, вставили и нажали кнопочку внизу материнской планы Q Flash Plus, нажимаем ну и пк сам стартует с этой кнопки и вуаля, ждём минут 5 и все готово.
Вынимаем флешку и наслаждаемся новым ПК.
2)Радовался я не долго, так-как почитав опять же комменты, люди пишут про память 2133 и не заводиться ХМР профиль. Все именно так же было и у меня, ставишь ХМР, перезапускаешь, и пишет якобы не стартуем, вернуть на стандартное значение. Думаю ну окей, читаю и ничего не нахожу опять толкового.
Не долго думая, захожу на сайт Гигабитов, качаю прошлую версию биоса F21, устанавливаю уже ее через саму программу Gigabyte (она сама установиться при старте ПК), либо так-же через флешку. Все переустановив, поставив версию F21 биоса, вуаля ХМР профиль работает.
Артем Знобищев
13.08.2024
Оценка пользователя
Великолепно
- +
Отличное охлаждение массивных цепей питания процессора, вывод кодов на экран материнки для отладки, в кои то веки все разъемы входят в материнку сбоку, а не сверху (что очень помогает в плане эстетики). Здоровенный радиатор с теплотрубкой (!) для одного из ссд м2.
- -
Нужно перепрошивать, чтобы запустилась с 13 поколением процессоров и 32ГБ плашками оперативки
Эргономика очень удобная. Как уже упомянул, все входы в материнку (то есть, сата, юсб, 24 пин, прочее) выходят ВБОК, а не вверх, поэтому не нужно изгибать кабели, ну и смотрится это куда чище.
Из коробки не завелась с 13900к + 32гб 5600 гскилл х2, судя по кодам, которые выдавала материнка, проблемы были с оперативной памятью. Очень удобно, ибо в инструкции, которая идет в комплекте, есть описание каждого кода, который показывает материнская плата. Пришлось перепрошить материнку (для этого нужно вынуть процессор, видеокарту, оперативку, скачать на предварительно отформатированную флешку свежий биос с официального сайта, вставить ее в нужный юсб порт и нажать одну кнопку), потом комп пару раз перезагрузился и заработал. И да, умудрился запустить уже установленную на ссд виндоус путем включения на материнки какой-то хитрой функции поддержки старых версий винды (хотя у меня стояла вин10, из коробки она не распознавала ее, включил - заработало). Потом накачу заново, сейчас возможности переустановить виндоус нет.
Спокойно держит 300Вт питания процессора (на материнке 50 градусов), больше не дает охлад самого процессора (ибо он уперся в сотку). Дополню, когда поставлю нормальную СЖО.
Покупкой доволен.
Пришелец-HQ9009
23.08.2024
Оценка пользователя
Ужасно
- +
Много встроенных радиаторов
- -
XMP профиль AData на 6ггц убивает веру в человечество. Целую ночь тыкался собирая всевозможные баги и ошибки. В итоге:
1) черный экран после Enable профиля XMP лечится сбросом CMOS или подключением моника к материнке.
2) после накатывания последних версий биосов (F7b, F7a, F6 умирает CMS boot) включение которого нужно для загрузки с NVMe или SATA, т.е. его выставляешь Enable, ф10, перезагружаешь и тварь сама сбрасывает настройку в Disable, в итоге Qflash вроде видит всю файловую систему NVMe, SATA, USB по всем директориям дает гулять, но грузиться в boot не дает, из-за отключенного CMS.
3) также по пути обновления вам встретится efi оболочка с консолькой, которая тоже частенько виснет, если вовремя не начать с ней работать, через нее аналогично Qflash можно обновить биос, но лучше просто ctrl-alt-delete,чтобы зайти как человек обратно в биос и провести манипуляции в графике.
4) спустя 10 кругов шизофазии вы захотите вернуть дефолтные настройки, чтобы хотя бы несчастные 4800 мгц подрубились без проблем, но тут столкнетесь, что заводской биос F4 - отсутствует в природе: https://www.gigabyte.ru/products/page/mb/z690_gaming_x/support#support-dl-bios , но благо F3 лечит всю эту муть.
PS. забыл добавить, что память в неправильных слотах тоже иногда убивает загрузчик, если что в A2+B2 работа стабильнее всего...
10 ночных чашек кофе из 10
А днс екб, к слову, снова не прошел испытание пакетом: покупаешь товаров на 65к деревянных, а тебе еще предлагают за 5р купить пакет FACEPALM.
Надеюсь кому-то я сократил время наступления на эти грабли, буду общаться по этому поводу с gigabyte
Гость
20.08.2024
Оценка пользователя
Великолепно
- +
В принципе нормальная материнка, 15 лет пользуюсь только Гигабайтом, никогда проблем не было как и с этой.
- -
Читая отзывы по поводу БИОСа, думал народ заелся, так как по прошлым материнкам на мой взгляд для обычного пользователя настройки БИОСа были даже несколько избыточны. Но когда зашел в этот.... такое впечатление, что его кастрировали, настолько он бедный, убогий и невозможно провести даже элементарные настройки. Раньше такого у Гигабайта не видел.
Купил ревизию 1.1, которую и искал. Завелась без проблем с БИОСом из коробки F7, сходу при помощи утилиты @BIOS обновил до F22 (всегда пользовался ею для обновления, проблем не было). По оперативке, то в Мануале черным по белому написано, что при установке двух планок, надо ставить в разъемы 2 и 4, так как 1 и 3 в этом случае блокированы. Чего тут непонятного, не знаю. Еще одна неприятность у этой материнки, но не критично, если действовать аккуратно, у нее очень "нежные" ножки процессорного разъема, чуть задеть и замятие ножек гарантировано. Поэтому аккуратней снимайте пластиковую заглушку, а если потребуется ее вернуть на место, смотрите чтобы не зацепит ножки. У кого старые кулеры, у меня давно купленный башенник Deepcool ICE WARRIOR, в комплекте не оказалось задней рамки на материнку под LGA 1700, купил Комплект крепления кулера DEEPCOOL EM009-MKNNIN-G-1 за 250 рублей так же в ДНС, оттуда и взял рамку для крепления, а прижимные планки пошли от самого кулера. Этот комплект для других моделей кулеров, поэтому прижимные и не подошли, но проблем и со старыми не было.
Пришелец-IP51526
20.08.2024
Оценка пользователя
Великолепно
- +
Тяжелая , отличное охлаждение VRM , много портов M2 (4шт)
Хороший звуковой кодек , много USB , можно подключать кому надо подсветку и RGB - 2шт и ARGB - 2шт и все синхронизировать через софт .
- -
Сталкнулся сразу же после сборки в половине игр , а особенно в серии AC Odyssey и Origins с дикими фризами, статерами и просто зависаниями геймплея по 5сек , а Walhalla - вообще не стартовала .
Сначала грешил на ОЗУ - которая взяла 3600 по XMP профилю без проблем и решил вручную это выяснить , включил ручной режим разгона , задрал напряжение до 1.45 , выставил конские тайминги и проблема не решилась - затем попробовал оставить 1 модуль в(одноканал )ц и опять ни чего не поменялось , после чего ОЗУ была откинута .
После долгих рысканий по биосу было найдено вагон новых плюшек и функции в сравнении с прошлым Z370 , что потребовало дополнительного изучения и после штудирования все и вся было принят следующий шаг , отключить полностью все 4 Е-ядра и как оказалось не зря, виновником всех бед были именно энергоэффективные ядра , многие игры просто неумеют с ними нормально работать и вы получаете вагон проблем и косяков в геймплее .
В целом материнка отличная , за качество самого изделия вопросов нет, а вот БИОС придется поизучать да же тем, кто не по наслышке с ним давно знаком - т.к новых пунктов и режимов добавилось . Ну и не забываем про Е ядра , если у вас в играх начался полный трешь с Freme Tim,ом ( фризами ) - то рубите Е-Ядра , в пунке отключения Е-ядер ставим значение с АВТО на "0"
Lionidych
23.08.2024
Оценка пользователя
Хорошо
- +
Высокоэффективное охлаждение:
*Фирменный радиатор зоны VRM и MOSFET
*Высококачественные дроссели и конденсаторы
*PCIe 5.0
*6 разъемов SATA 6 Гбит/с,
*4 разъёма M.2 PCIe 4.0 x4/x2 с радиаторами
*10 USB
*Аудиокодек Realtek ALC1220-VB
- -
Цена на время покупки 5.3.2022, заметно выросла, из-за санкций. Покупал за 25.499р. На сегодняшний день 08.04.2022, когда пишу отзыв, цена снизилась до 21.999р
Процессор Intel Core i5-12600, не работает в Turbo Boost, на заявленной частоте 4800GHz. Подробнее в комментариях
Когда я покупал плату Z690 GAMING X, то рассчитывал, что процессор Intel Core i5-12600, будет работать на частоте 4800GHz. Вот только на этой материнке, частота выше 4400GHz, никак не поднимается. В настройках электропитания, выбрал "Высокая производительность", включил Turbo Boost, выставил множитель на 48, поднял напряжение до 1.35В, увеличил лимит по питанию, что лишь увеличило потребление процессора по питанию, а множитель как был 44, так и остался. В программе CPU-Z, множитель так же отображается 44х100(4400GHz), и TDP, не поднимается выше минимального значения 65Вт. Я надеялся, что в крайнем случае, можно будет разогнать, хотя бы по шине, но оказалось, что на процессоре без индекса К, такая возможность заблокирована.
В итоге, в БИОС всяких настроек целая КУЧА, вот только они почти все урезанные. В большинстве разделов, есть только такие варианты выбора: АВТО, разрешить, запретить. В результате, я так и не понял, почему, не поднимается множитель выше 44. Толи проблема в материнке, толи в процессоре
Лучшие цены сегодня на GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
График изменения цены GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
Обзоры и руководства на GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
Характеристи GIGABYTE Z690 AORUS ULTRA (rev. 1.x)
| Процессор | |
| Производитель процессора : | Intel |
| Сокет : | LGA1700 |
| Поддерживаемые процессоры : | Intel 12th and 13th Gen Core i9/i7/i5/i3 |
| Количество сокетов : | есть |
| Чипсет | |
| Производитель чипсета : | Intel |
| Поддержка SLI/NVLink/CrossFire : | CrossFire X |
| Чипсет : | Intel Z690 |
| Память | |
| Количество слотов оперативной памяти : | 4 |
| Тип памяти : | DDR5 DIMM, поддержка ECC/non-ECC |
| Режим работы оперативной памяти : | двухканальный |
| Тип памяти : | DDR5 DIMM, поддержка ECC/non-ECC |
| Максимальная частота памяти : | 6200 МГц |
| Максимальный объем памяти : | 128 ГБ |
| Слоты расширения | |
| Количество разъемов M.2 : | 4 |
| Слоты накопителей подробно : | 6 x SATA 6G |
| Аудио/видео | |
| Производитель звукового чипа : | Realtek |
| Звук : | HDA |
| Звуковой чип : | Realtek ALC4080 |
| Звуковая схема : | 7.1 |
| Сеть | |
| Скорость Ethernet : | 2.5 Гбит/с |
| Чипсет Ethernet : | Intel i225V |
| Беспроводные интерфейсы : | Bluetooth, Wi-Fi 802.11a/b/g, Wi-Fi 802.11ac, Wi-Fi 802.11ax, Wi-Fi 802.11b, Wi-Fi 802.11n |
| Дополнительные параметры | |
| Поддержка RAID : | SATA RAID 0, 1, 5, 10 |
| Поддержка RAID : | есть |
| Область применения : | игровая |
| Особенности : | поддержка UEFI |
| Форм-фактор материнской платы : | ATX |
| Комплектация : | Retail |
| Тип системы охлаждения : | пассивное |
| Задняя панель | |
| Разъемы на задней панели : | 2 x SMA (для антенны Wi-Fi), 4 x USB 3.2 Gen1 Type-A, 4 x USB 3.2 Gen2 Type-A, DisplayPort, LAN RJ-45, USB 3.2 Gen2 Type-C, USB 3.2 Gen2x2 Type-C, выход S/PDIF оптический |
| Внутренние разъемы | |
| Внутренние слоты и разъемы : | поддержка PCI-E 3.0, поддержка PCI-E 5.0, разъем питания 24-pin |
| Дополнительная информация : | - |
Информация о характеристиках носит справочный характер.
Перед покупкой уточняйте характеристики и комплектацию товара у продавца
